Плетение сетки рабица своими руками в домашних условиях

Плетение сетки рабица

Содержание статьи

Забор из сетки рабица имеет аккуратный вид, а для его строительства понадобится совсем немного стройматериалов. Основным из них, конечно же, является сетка рабица, которая служит заграждением от бродячих собак и непрошенных гостей.

Если есть желание изготовить своими руками сетку рабица в домашних условиях, то это под силу даже непрофессионалу. Плетение сетки рабица производится на самодельном станке, который имеет довольно простую конструкцию.

Плетение сетки рабица

Чтобы начать плетение сетки рабица в домашних условиях, потребуется кое-что подготовить для этого. В первую очередь понадобятся:

  1.  Металлические ролики;
  2.  Небольшой кусок швеллера;
  3.  Устройство подачи проволоки, другими словами вращающийся барабан;
  4.  Станок для сгибания арматуры или другой гибочный станок.

Изначально необходимо изготовить шнек со спиралевидной прорезью, через которую будет проходить проволока, закручиваясь в нужном направлении.

От расстояния прорезей на трубе, зависит размер ячеек сетки рабица.


С края трубы с прорезями необходимо приварить острое лезвие (нож) который будет направлять проволоку в пазы при её закручивании. Чтобы плетение сетки рабицы было бы максимально удобно и легко выполнить своими руками, края прорезей необходимо тщательно обработать напильником, удалив заусенцы на них.

После изготовления шнека необходимо подготовить два куска уголка, точно такой же длины, как и сам шнек для плетения проволоки рабица. Шнек устанавливается между уголками, а вся конструкция прочно закрепляется на каком-то устойчивом основании, например столешнице слесарного верстака.

Станок для плетения сетки рабица — общий вид в сборе:

1. Труба со спиралевидными прорезями;

2. Опора;
3. Металлические уголки;
4. Приваренный к шнеку нож для оправки проволоки;
5. Основание, на котором закреплён станок.


Процесс плетения сетки рабица

1. Подающее проволоку приспособление;
2. Устройство для натяжения проволоки в процессе плетения сетки.

Сетка рабица своими руками в домашних условиях

После того, как станок для изготовления сетки рабица полностью готов и надёжно зафиксирован на опоре, можно приступать к плетению сетки рабица своими руками.

Для этого сначала проволока надевается на подающее приспособление и протягивается через натяжное устройство. Обязательно перед этим, вращающиеся элементы самодельного станка для плетения сетки рабицы смазываются машинным маслом.


Сам процесс плетения сетки рабица своими руками в домашних условиях, выглядит следующим образом:

  1.  Конец протянутой проволоки через натяжное устройство загибается в крюк.
  2.  Проволока укладывается в спиралеобразные вырезы, а сам крюк подцепляется к приваренному на шнеке ножу.
  3.  Аккуратным движением начинают вращение устройства до тех пор, пока проволока не примет необходимую форму в виде волны.

Плетение сетки рабица на самом деле не слишком сложная работа, самое главное это понять процесс и приноровиться к нему. Тогда скорость изготовления сетки рабица в домашних условиях будет намного быстрее, а с поставленной задачей можно справиться в кратчайшие сроки.

Оценить статью и поделиться ссылкой:

Технология изготовления сетки рабица — KeyProd

Рассмотрим  технологию изготовления сетки рабица на примере сетки с ячейкой 50х50 изготовленной на оснастке с ручным приводом.

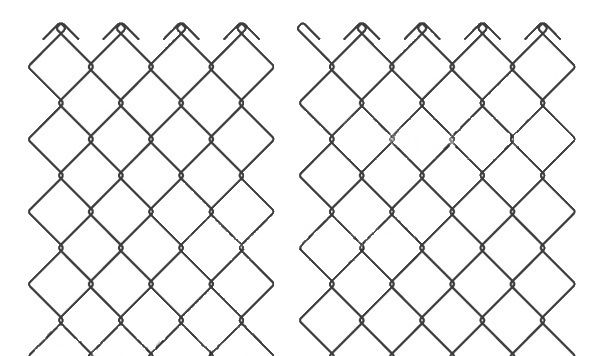

Сетка рабица состоит из строчек, сцеплённых между собой. Каждая сторчка представляет из себя пружину, навитую из проволоки с большим шагом навивки и имеющую форму овала, если смотреть с торца этой пружины-строчки. Отдельная строчка сетки рабицы представлена на рис.1

Рисунок 1. Строчка сетки рабицы

Такой вид приняла бы обычная круглая пружинка, если бы её сжали с боков. Если изготовить большое количество таких строчек, то нетрудно сделать из них полотно сетки рабицы. Для тех, кто желает заняться изготовлением такой сетки, а также создать небольшое кустарное производство сетки рабицы, предлагается довольно простой механизм. Чтобы получать строчки необходимой формы, изготавливают навивочную планку из твёрдой стали, как показано на рис.2.

Рисунок 2. Навивочная планка

Размеры даны для изготовления сетки рабицы с сечением ячейки 50х50 мм. Такая ячейка характерна для пользующейся наибольшим спросом сетки для возведения заборов. Кроме навивочной планки необходима деталь, которая задаёт одинаковый шаг навивки строчек. Эта деталь называется спиралью навивочного устройства или винтовой втулкой (см. деталь 1 рис.3). Изготавливают её из трубы с внешним диаметром 50-60 мм и с внутренним отверстием 35-36 мм в диаметре.



винтовая втулка

В этой трубе под углом 45 градусов к её оси проделывают спиральный паз. Шаг спирального паза 72 мм для сетки с ячейкой 50х50 мм. Ширина паза 6-8 мм (деталь 3 рис.3). Спиральный паз проделывают либо на токарном станке, ибо с помощью отрезного образивного круга толщиной 2,5-3 мм по металлу, установленного на ось «болгарки» или заточного станка. Далее навивочную планку соединяют с валом (деталь 4 рис.3) и помещают внутрь трубы со спиральном пазом (винтовой втулки) (деталь 1 рис.3). Чтобы навивочная планка в спирали навивочного устройства вращалась свободно, необходимо обеспечить их соосность. Для этого изготавливают подставку (деталь 7 рис 3) и стойку (деталь 5 рис 3). Подставку к трубе со спиральным пазом приваривают. Затем подставку и стойку крепят к плате (деталь 8 рис.3) с помощью болтов. Чтобы навивочную планку можно было вращать,изготавливают ручку (деталь 6 рис.3) и надевают её на четырёхгранный хвостовик вала. Далее все детали собирают в устройство, представленное на рис.3-навивочный механизм. Для того, чтобы можно было опробовать этот механизм, его необходимо закрепить на столе, длина которого не меньше длины строчек сетки. Устройство крепят с краю и на углу стола. Когда устройство будет закреплено, берут проволоку (деталь 9 рис.3), из которой будет изготавливаться сетка, её конец загибают под прямым углом и вставляют в паз винтовой втулки.

Вращая ручку (деталь 6 рис.3) так, чтобы проволока навивалась на планку, на выходе получим строчку сетки рабицы.

Рисунок 3. Навивочный механизм

Подготовленную к плетению проволоку, пропускают через приспособление с тряпкой, обильно смоченной машинным маслом, которое протирает проволоку маслом. Смазанная маслом проволока поступает в гибочный станок. Наиболее подходящая для плетения сетки рабицы проволока – мягкая проволока диаметром 2,2 мм. Из отрезка 1,45 м ровной проволоки, получается 1 м. волнистой.

Операцию по плетению сетки рабицы выполняют в следующей последовательности. Конец проволоки сгибают в форме крючка на половину длины ячейки, протягивают проволоку сквозь паз трубы и прикрепляют к ребру ножа. Затем вращают рукоятку до тех пор, пока проволока не приобретет волнообразную форму. Вышедшую из станка волнообразную заготовку разрезают на отрезки длинной, равной заданной высоте плюс две половинки высоты ячейки с двух сторон. Разрезку заготовок лучше производить на рабочем стане. Разрезанные заготовки вручную переплетают на рабочем столе. Чтобы убрать острые концы заготовок, после их соединения, концы в половину ячейки загибают пополам. Готовую сетку скручивают на свободном пространстве в рулоны по несколько метров. Если есть принимающий барабан, то готовая сетка рабица наматывается на вал. Сетка рабица готова к применению.

ГОСТ 533680 Сетки стальные плетеные одинарные.

[gview file=»http://keyprod.ru/wp-content/uploads/2014/09/5336-80-Setka.pdf»]

как сделать своими руками, использование различных материалов

Стандарты нашей страны контролируют многое, в частности и то, как необходимо устанавливать границы между участками. Так как межа чаще всего продолжительная, лучше, чтобы забор не стоил очень дорого. Поэтому выбор не слишком велик: забор из сетки-рабицы или плетень. Плетень дешевле, но он не прослужит долго, поэтому остается лишь рабица.

Конструкции и примеры установки

Несложно соорудить забор из сетки-рабицы своими руками, так как конструкция в целом легкая как по весу, так и по воспринимаемости нагрузки ветров. Однако небольшой вес требует тщательного монтажа столбов: в ямку, под засыпку песком или щебенкой, без цемента.

Такое ограждение будет стоять на любом типе почвы.

  1. Забор без направляющих. Это самый доступный вариант: устанавливаются опоры, на них натягивается рабица. Опоры монтируют на глубину около метра. Такому ограждению не страшно затопление или сильные морозы, оно выстоит в любых погодных условиях. На глиняных почвах и суглинках применяют идентичный принцип, только в лунки обязательно необходимо насыпать гравий. Щебень не позволит собираться воде и удержит опоры в морозы.
  2. Установка со слегами. Чтобы из рабицы забор смотрелся солидно и сохранял свою форму, к опорам крепят две горизонтальные слеги. Они могут быть металлическими или деревянными.
    Дерево прекрасно выдержит подвижки почвы, а приваренная железная труба создаст определенную сложность: уровень жесткости такой ограды больше, если опоры выдавит, то в некоторых местах трубы могут оторваться. Чтобы этого не случилось, нужно устанавливать опоры ниже уровня замерзания грунта. Обычно ямку под опоры делают на двадцать сантиметров глубже обычной, на дно кладут щебенку, потом ставят столб и фиксируют его.
  3. Секционный забор. Из уголка сначала сваривают каркас, на который впоследствии натягивается сетка. Секции крепят к опорам. Конструкция достаточно прочная, поэтому выстоит практически на любых почвах. Но на глине или суглинке требуется устанавливать опоры на 30 см ниже глубины замерзания грунта. Щебень в лунках заливать цементом не стоит, так как во время морозов опоры может выдавить.

Типы сетки-рабицы

Этот простой на первый взгляд материал для забора может отличаться друг от друга.

Разница при этом может быть значительная как по стоимости, так и продолжительности эксплуатации. Различают:

  • Неоцинкованная сетка.

Самый недорогой и недолговечный материал. Чтобы поддерживать его в нормальном состоянии, потребуются значительные финансовые затраты. После монтажа рабицу надо покрасить, чтобы она не покрылась коррозией. Красят сетку ежегодно или не реже раза в два сезона.

  • Оцинкованный материал.

Цена на него выше, но при этом окраска не нужна, а сам забор прослужит продолжительное время.

  • Пластифицированная рабица.

На железную проволоку нанесен пластик. Такой тип сетки появился сравнительно недавно. Стоит дорого, однако имеет самый привлекательный внешний вид, прослужит очень много лет.

  • Пластиковая сетка.

Выполнена из материала со специальными добавками, увеличивающими ее стойкость к УФ лучам. Такую сетку можно монтировать на меже между соседями, но не на улице. Прочность ее невелика.

Сетка может иметь разные по величине ячейки. Обычно их величина составляет 25−70 мм. Для ограждения из рабицы на границе с соседями применяют сетку с ячейкой размером 40−60 мм.

Выбор материала

Покупая рабицу, нужно тщательно осмотреть рулон. Края его должны быть без повреждений. Ячейки сверху и снизу должны быть загнуты. Длина загнутой части должна быть больше половины длины ячейки, тогда сетку будет проще устанавливать.

Также необходимо посмотреть на толщину проволоки, на ровность ячеек, на то, как гладко они ложатся. Никаких повреждений быть не должно.

Если сетка с пластиковым покрытием, то нужно спросить срок гарантии. Дешевые имеют не лучшее пластиковое покрытие, которое разрушается под воздействием солнечных лучей спустя всего два года эксплуатации. Хорошее покрытие должно прослужить не менее 10 лет.

Варианты опоры

Существует несколько вариантов опор: деревянные, железные, бетонные или выполненные из профильной трубы.

Деревянные опоры дешевле, однако они и самые недолговечные. Перед монтажом необходимо провести противомикробную обработку. Для экономии наземную часть окрашивают специальной защитной пропиткой. Участок, который будет погружен в почву, тоже нужно обработать: для этого опоры помещаются в емкость с пропиткой на некоторое время. Перед монтажом подземный участок можно дополнительно замотать рубероидом.

Железные опоры делают из трубы округлой или квадратной формы. Толщина стенки — 3 мм, диаметр — 50 мм, сечение — 50 мм, полка уголка — 60 мм.

Бетонные опоры самые не комфортные в установке: их очень трудно монтировать и крепить к ним сетку. Самой лучшей опорой для установки рабицы является профильная труба прямоугольного сечения. Лучшим сечением для столба будет 25Х40 мм.

Правильный монтаж

Для начала нужно установить опоры по углам своего участка. Нужно проверить их вертикальность и выровнять высоту. Сверху и в 10 см над грунтом протягивают два шнурка. По ним устанавливают другие опоры. По верхнему краю шнура выравнивают высоту.

Опоры монтируют на расстоянии 2−3 м друг о друга. Если сетка будет монтироваться без направляющих, то столбы ставят на расстоянии 2,5 м, тогда рабицу будет легко натянуть. Если забор будет с проволокой, слегами или секционным, то дистанция между опорами должна быть три метра.

Как закрепить сетку

Сделать забор из сетки рабицы самостоятельно очень просто. Однако при монтаже многие задумываются над тем, как закрепить сетку, как ее натянуть и т. д. Сетка крепится к одной из опор, которые находятся в углу. Закреплять ее нужно не менее чем в четырех местах, это можно выполнить с помощью проволоки.

Также можно приварить к опоре три прута диаметром 6 мм. На них надевают сетку и загибают.

  1. Натяжной способ. Не все знают, как натянуть рабицу. Если конструкция ограды простая, то можно натягивать сетку от одной опоры к другой. Крепить при этом нужно последовательно к каждой. Чтобы сетка не провисала, нужно воткнуть прут, взяться за него руками и тянуть рабицу всем весом. Растяжение будет очень большим. Натягивать сетку нужно вдвоем: один натягивает, а другой крепит.
  2. Монтаж с проволокой. Такое ограждение устанавливается быстро, однако сверху оно может провиснуть. Чтобы верх не деформировался, сквозь верхний ряд пропускают проволоку. При использовании проволоки процесс натягивания сетки упрощается: нужно сделать петельку и накинуть ее на крайнюю опору. Растягивать нужно в натяг, через 2−3 опоры делают еще петельку, оборачивая ее вокруг столба. Чтобы она не провисла, используют железный пруток, при помощи которого делают скрутку и натягивают рабицу.
  3. Установка с приваренным прутком. В первый ряд продевают железный прут диаметром 8 мм. Его нужно порезать на отрезки, равные дистанции между опорами. Потом прут приваривают к ним в нескольких местах.
  4. Установка с направляющими. Чтобы конструкция была более жесткой, к ней приваривают направляющие. Это горизонтальные трубы или планки из дерева, закрепленные между столбиками. Слег может быть несколько.

Чтобы смонтировать ограждение из рабицы, можно применять любой из перечисленных приемов. Рабицу крепят как вертикально, так и горизонтально. Придать жесткость забору из рабицы можно с помощью слег, а закрепить с помощью проволоки или прута.
