Балка двутавровая деревянная для перекрытий: как сделать своими руками

В строительстве зачастую требуется не столько создать довольно прочную опору для конструкций, сколько скрепить последнюю и сделать ее более жесткой. Для этого нередко применяют балочную конструкцию с сечением в форме буквы «H». Такие изделия выполняются из металла, дерева и железобетона. Деревянная двутавровая балка для перекрытий применяется при сооружении цокольных межэтажных чердачных перекрытий в деревянных и кирпичных домах. Изготовить ее можно своими руками.

Что такое двутавр

Двутавр – стандартный конструктивный элемент, в сечении напоминающий букву «Н». Столь необычная форма является результатом длительных инженерных экспериментов, направленных на получение опорной балки, способной выдерживать очень высокие нагрузки, но не столь массивной и дорогостоящей, как цельнометаллическое изделие.

Двутавровая балка в 7 раз прочнее и в 30 раз жестче, чем цельный металлический профиль квадратного сечения такого же размера. Но при этом металла для нее требуется намного меньше. То же самое относится и к деревянным конструкциям. На фото представлена двутавровая деревянная балка.

Оптимальной формой для балки является прямоугольное сечение. При укладке длинную сторону размещают вертикально, а короткую горизонтально, так как для увеличения прочности важнее увеличение высоты, а не ширины. На этом наблюдении и основана форма двутавра. Более широкие элементы в нижней и верхней части создают достаточную опору – ширину, а должную высоту обеспечивает средний элемент, который при большой высоте можно сделать максимально тонким.

Производство деревянной двутавровой балки – процесс довольно сложный, поэтому такое изделие на рынке встречается редко. В то же время в частном строительстве деревянный двутавр является прекрасной альтернативой железобетонным конструкциям, так как намного легче и проще в монтаже.

Виды деревянных двутавровых балок

Для изготовления двутавровой балки используется брус, а для перегородки – плиты OSB или фанера. Детали изделия склеивают специальным клеящим раствором для несущих конструкций. В зависимости от характера используемого материала различают следующие виды изделий:

  1. Двутавровые балки из фанеры и цельного бруса – для них в основном применяют древесину хвойных пород, так как она более устойчива к гниению и грибкам. Брус обязательно высушивают, так как влажная древесина со временем сильно деформируется. Доска, как правило, не достигает длины более 4–6 м. Однако прямо на месте строительства можно удлинять элементы, скрепляя двутавры между собой на болты с гайками.
  2. Двутавровые фанеродеревянные клееные балки выполняются из клееного бруса. Преимущество этого материала состоит в полном отсутствии усадки. Такую доску склеивают из фрагментов, уложенных в разном направлении. Это не позволяет изделию отводить влагу, как цельный брус, но зато обеспечивает сохранность формы и точность геометрических размеров. Кроме того, длина готового изделия для перекрытия может достигать 12 м. Сохраняют все свойства древесного материала: балки прекрасно подвергаются резке, распилу, обеспечивают надежное крепление.

Помимо материала, пользовательские характеристики деревянных двутавровых балок обеспечивают и размеры, и конструкция. По этим признакам изделия разделяют на несколько серий:

  • серия БДК – клееные деревянные двутавровые балки, используются при сооружении коротких пролетов;
  • БДКУ – усиленная конструкция для перекрытий, здесь используется более широкая полочка, балка выдерживает более высокие нагрузки и используется на длинных пролетах;
  • БДКШ – это деревянные двутавровые балки перекрытия и стропильной системы с очень длинными пролетами, в изделии ширина полки достигает 89 мм, что обеспечивает способность выдерживать очень высокие нагрузки;
  • СДКУ – усиленная стойка, она используется не для перекрытий, а для сооружения стенового каркаса;
  • СДКШ – стойка с более широкой полкой, двутавровую конструкцию применяют для стеновых панелей.

Все варианты относятся к конструктивным материалам, то есть могут быть использованы для строительства несущих конструкций. Чаще всего они находят применение при сооружении каркасных домов, где важно не увеличивать нагрузку на стены и фундамент.

Плюсы и минусы двутавровых балок из дерева

Главное достоинство изделия – сочетание небольшое веса с прочностью. Эта комбинация обеспечивает преимущества использования двутавровых балок для перекрытий:

  1. Вес деревянной конструкции длиной до 6 м составляет всего 8 кг. Монтаж такой балки не требует специального оборудования и не занимает много времени, а это сокращает расходы на строительство.
  2. Малый вес полученного перекрытия не создает большой нагрузки на фундамент и стены, что тоже снижает расходы.
  3. К плюсам относится и простота транспортировки. Перевозка двутавровой деревянной балки обойдется намного дешевле.
  4. При легкости материала он обладает высокой прочностью и используется для перекрытия с прогонами до 6 до 12 м. Использовать промежуточные элементы нет нужды.
  5. Конструкция двутавра позволяет использовать деревянную балку как своего рода нишу при прокладке коммуникаций.
  6. Дерево обладает низкой теплопроводностью, что исключает создание холодовых мостиков и позволяет экономить на отоплении дома.
  7. Двутавровые конструкции из дерева сохраняют геометрическую форму и свойства на протяжении всего срока эксплуатации. Но только в том случае, если для их изготовления использовался качественный материал.
  8. Выпускаются деревянные двутавры для перекрытий в очень широком ассортименте, что позволяет расширить область применения.

Недостатки у конструкций следующие:

  • велик риск приобрести некачественные изделия, невысушенная древесина деформируется, «садится», что приводит к перекосам перекрытия;
  • древесину пропитывают антипиренами, однако это не делает материал пожаростойким.

Деревянные двутавры не рекомендуется использовать в случаях, когда нужно выполнить частую обрешетку или когда каркасная конструкция нуждается в усилении большим числом опорных элементов. В этом случае экономия на стоимости материала будет ничтожной.

Характеристики деревянных двутавровых балок

Технические характеристики двутавра для перекрытий обеспечиваются материалом изготовления и формой. Сочетание дерева и стружечной плиты исключает такие недостатки древесины как склонность к усадке, но при этом обеспечивает прочность, превышающую жесткость и прочность цельного бруса такого же размера.

Конструкционные особенности изделий следующие:

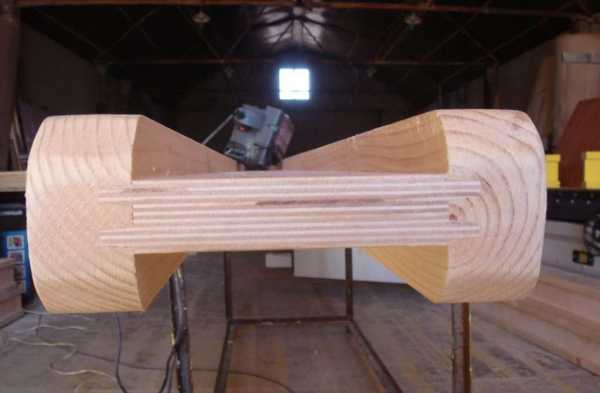

  1. Перегородки двутавровой балки выполняются из многослойной фанеры. Этот материал стоек к влаге и температурным воздействиям. Кроме этого, он же обеспечивает неизменную высоту балки, так как при изготовлении фанеры ее составляющие наклеивают так, чтобы волокна были перпендикулярны друг другу. Толщина перегородки варьируется от 24 до 27 мм.
  2. Полки балки выполняют из древесины, обработанной антисептическими пропитками. Это гарантирует неподверженность гниению и грибкам.
  3. Перегородка устанавливается в пазы, сделанные в полках. Такое крепление обеспечивает механическую прочность основания.
  4. Все детали склеивают клеем – водостойким и термостойким. Деревянные двутавровые балки перекрытий очень долговечны, так как нечувствительны к высокой влажности или нагреву.
  5. Готовую деревянную балку обрабатывают водоотталкивающей краской, чтобы увеличить ее стойкость к действию воды.

Важно! Стойкость к нагрузке определяется толщиной перегородки и шириной полки. Эти сведения приводятся в описании двутавра для перекрытий.

Размеры деревянных двутавровых балок

Размеры и вес деревянной двутавровой балки регламентируются ГОСТ 30244-94 и 8486-86Е, а также некоторыми нормативами СНиП. К нормируемым показателям относится высота изделия, толщина и ширина полки и толщина перегородки;

  • высота деревянной двутавровой балки варьируется от 117,6 до 1013 мм;
  • ширина полки находится в диапазоне 64-320 мм;
  • толщина стенки варьируется от 3,8 до 19,5 мм;
  • вес изделия колеблется от 8,7 до 314,5 кг.

Важно! По нормам ГОСТ при изготовлении двутавра для перекрытия можно использовать доски хвойных пород не ниже 2 сорта.

Расчет нагрузки на деревянные двутавровые балки

Определять сечение двутавровой балки для перекрытия приблизительно недопустимо. Рекомендуется для расчетов обратиться к специалисту. Полагаться на готовую документацию не следует: она включает множество поправок и обновлений, которые далеко не всегда имеются в свободном доступе.

Рассчитать самостоятельно габариты разрешается только в том случае, когда речь идет, например, о деревянной двутавровой балке для опалубки или перекрытия подсобного помещения, причем небольшой площади. В этих случаях риск обрушения и деформации невелик.

При этом нужно выполнять следующие рекомендации:

  • если речь идет о нежилом чердаке, то постоянную нагрузку определяют в пределах 50 кг/кв. м, а эксплуатационную – в пределах 90 кг/кв, отсюда общая нагрузка на перекрытие составляет порядка 130 кг/кв. м, а учитывая необходимый запас прочности, ее увеличивают до 150 кг/кв. м;
  • если чердак будет часто использоваться, например, в качестве мастерской, то эксплуатационная нагрузка перекрытия возрастает до 195 кг/кв. м, а общая достигает 245 кг/кв. м, с учетом запаса прочности – до 250 кг/кв. м;
  • если чердак преобразуется в мансарду, это предполагает больший вес пола и перегородок за счет отделки, кроме этого, в жилой комнате появляется мебель, соответственно, суммарная нагрузка увеличивается до 300 кг/кв. м;
  • если речь идет о межэтажном перекрытии, нагрузку для него считают максимальную – не менее 420 кг/кв. м.

Затем следует определить длину балки для перекрытия и необходимую частоту расположения. Как правило, для межэтажного перекрытия или чердачного показатель составляет 50 см. В таблице подбора сечения двутавровой балки находят величину пролета и выбирают изделие допустимого сечения.

Важно! Такое определение является приблизительным, так как таблица не учитывает особенностей конкретного здания и используемых материалов.

Как сделать двутавровую деревянную балку своими руками

Деревянные двутавровые балки можно сделать своими руками. Материалы для изготовления вполне доступны: брус хвойных пород, фанера или плита OSB толщиной в 24–27 мм, а также казеиновый или полиуретановый клей. Из инструментов понадобится циркулярная пила, измерительные инструменты, хомуты и швеллер. В идеале следует использовать гидравлический пресс, но если его нет, то его и заменяет швеллер.

  1. Выбирают сухой брус, обрабатывают антисептиком. Размечают пазы с максимальной точностью.
  2. По разметке с помощью пилы или даже на фрезерном станке делают углубление. Ширина и глубина паза составляет около 10%. Паз должен выполняться точно по осевой линии.
  3. Перед сборкой двутавровой деревянной балки своими руками из досок кромки плиты или фанеры обтесывают с тем, чтобы обеспечить максимально плотное соединение. Паз промазывают выбранным клеем. Затем вставляют в него перегородку и выполняют прессовку на гидравлическом прессе. Вместо последнего можно использовать хомуты и швеллер. Изделие удерживают под прессом до полного высыхания клея.

Важно! Следует избегать малейших перекосов. Если перегородка не будет идеально вертикальной, прочностные качества двутавровой балки заметно ухудшатся.

Монтаж двутавровой деревянной балки

Перед монтажом изделие обрабатывают антипиренами и антисептиком. Для установки двутавра в перекрытиях подсобных построек особым умением обладать не нужно. Если же предполагается строительство деревянного здания в несколько этажей, лучше обратиться к специалистам.

Монтаж двутавровых балок имеет некоторые особенности:

  • для заведения балки в стену в ней нужно сделать отверстия – в деревянных или бревенчатых стенах их вырубают, в кирпичных или бетонных во время кладки образуют специальные ниши для них;
  • ниши выстилают рубероидом, чтобы обеспечить гидроизоляцию, балку при укладке в гнездо обмазывают любым водоотталкивающим составом – битумной мастикой, например;
  • опорные концы балки для перекрытий должны составлять не менее 150 мм, это нужно учитывать при вычислении длины изделия;
  • монтаж начинают от края одной стены, лишь затем закрепляют промежуточные двутавры;
  • важно добиться получения горизонтальной поверхности для выравнивания двутавровых балок допускается использовать деревянные плашки, которые подкладывают в ниши при монтаже;
  • каждый третий двутавр фиксируют анкерами или распорками;
  • свободное пространство в нишах утепляют минватой или заливают цементным составом.

Потолочные балки после возведения крыши подшивают гипсокартоном, вагонкой, досками. Форма двутавра очень удобная для крепления утеплителя.

Советы и рекомендации

Чтобы двутавровая балка из дерева своими руками выполняла свои задачи и прослужила долго, нужно выполнять такие рекомендации:

  • при изготовлении своими руками заменять фанеру или плиту OSB доской нельзя, это снижает ее прочность и увеличивает риск деформации;
  • перед сборкой материал обязательно нужно высушить, показатель влажности не должен превышать 12%;
  • при работах внутри дома стоит использовать клей на водной основе;
  • если в помещении предполагается высокая влажность, балки перекрытия оставляют открытыми;
  • хранят изделия под навесом или на закрытом складе, оставлять под открытым небом деревянные двутавровые балки нельзя, так как древесина впитывает влагу.

В домашних условиях изготавливают двутавры небольшого сечения. При возведении длинных перекрытий требуется продукция промышленного изготовления.

Заключение

Деревянная двутавровая балка для перекрытий – отличная альтернатива металлическому изделию. Такой вариант намного легче и проще в монтаже, поэтому часто используется при сооружении легких каркасных зданий. Кроме того, двутавры небольшого сечения вполне можно изготовить своими руками.

Отзывы о деревянных двутавровых балках

Александр Нечипоренко, 43 года, г. Брянск.

Деревянные двутавровые балки использовали при сооружении небольших гостиниц. Здания строились на склонах, так что нужно было максимально уменьшить вес. Стены первого этажа возводили из камня, а два следующих – из дерева. Двутавры отлично себя показали.

Олег Налимов, 35 лет, г. Москва.

Строили дачу. Думали, что жить здесь будем только летом. По совету соседей посмотрели здание из двутавров. Отличная идея оказалась. Свой дом тоже из двутавров собрали и третий год в нем живем.

Ольга Каримова, 38 лет, г. Белгород.

Дом с мансардной строили на склоне. В качестве материала для каркаса использовали деревянные двутавры. Здание получилось легким, так что обустроили простой столбчатый фундамент. Дом добротный, а затраты минимальные.

bouw.ru

Как сделать деревянные двутавровые балки перекрытия своими руками

Такие опорные элементы широко применяются в строительной сфере, особенно при обустройстве различных перекрытий. В продаже имеется несколько вариантов двутавровых балок, в производстве которых используется «чистая» древесина и материалы на ее основе. Средняя цена – 230 руб/п.м. – довольно приемлемая для большинства индивидуальных застройщиков.

Но есть ряд вопросов, которые наводят на мысль – а не проще ли изготовить деревянный двутавр своими руками? Во-первых, не возникнет проблемы с его транспортировкой, во-вторых, с подгонкой по месту установки. Ведь придется довольствоваться лишь тем, что предлагает рынок.

Как организовать самостоятельное «производство» деревянных двутавровых балок, что учесть – тема предлагаемой статьи.

Объяснять читателю отдельные нюансы изготовления балок двутавровых бессмысленно. Например, как сделать своими руками пазы для установки стоек. У каждого хозяина свой инструмент (цепная пила, фрезы или иное) и методика.

Но несколько замечаний общего плана лишними не будут:

  • Даже для перекрытий один и тот же двутавр использовать не стоит. Необходимо сделать точный расчет нагрузок. Деревянные балки имеют небольшой вес, но вот какой они сами способны выдержать? Поэтому если сборка и ведется своими руками, то определение оптимальных параметров двутавровой опоры лучше доверить профессионалу.
  • Перед началом «конструирования» все образцы из древесины следует высушить. Еще неизвестно, где и при каких условиях материал хранился до того, как был куплен. Несоблюдение этой рекомендации может привести к тому, что смонтированная двутавровая балка через некоторое время деформируется.

Выбор материала

Понятие древесина – общее. Что именно целесообразно использовать при изготовлении своими руками двутавровых балок?

Брус

Практика показывает, что лучше, если он будет клееный (о его характеристиках и преимуществах читайте здесь). Такие заготовки менее всего подвержены деформации. Если почитать различные описания готовой продукции, то практически все производители уверяют потенциального покупателя, что их строй/материал (наряду с другими достоинствами) не впитывает жидкости, следовательно, не разбухает и не гниет. Хотя даже далекий от этой сферы человек прекрасно понимает, что как ни обрабатывай древесину, полностью исключить влагопоглощение невозможно.

Немаловажен и вопрос о породе. Автор не собирается заниматься агитацией, а предлагает лишь вспомнить, как строили наши предки. Наиболее проблемная часть любого сруба – нижний венец. Его нужно было максимально оградить от воздействия влаги. Поэтому для него всегда брали лиственницу. Это дерево, в отличие от других хвойных пород, содержит не просто смолу, а особую. Она придает материалу уникальные свойства. Например, при намокании древесина становится только прочнее. Ну а что именно использовать – на усмотрение домашнего мастера.

Практика малоэтажного строительства показывает, что наиболее используемые типоразмеры двутавровых балок следующие:

Остается добавить, что минимально допустимое сечение бруса (мм) – 35 х 25. И это лишь для опалубки. Если использовать такой двутавр в качестве перекрытия, то заготовки придется монтировать как можно плотнее, а это – повышенный расход древесины. Следовательно, брус необходимо брать большего сечения.

Стойка

Основных вариантов два – из многослойной фанеры или ОСВ. Хотя в продаже встречаются двутавровые балки и других исполнений, для изготовления своими силами лучше ориентироваться на эти материалы. Предпочтительнее ОСВ, так как они обеспечат большую прочность и долговечность конструкции благодаря особому структурному составу и технологии производства.

Клей

Как правило, на это мало кто обращает внимание. Хотя все клеи отличаются друг от друга, в том числе, и токсичностью. Вот это и следует учесть. При выборе средства нужно ознакомиться с его составом, особенно если предполагается монтаж перекрытий из двутавровых балок в жилом строении. Рекомендация простая – чем меньше «химии», тем лучше.

Особенности изготовления двутавровой деревянной балки

  1. После подготовки брусьев в них делаются выпилы для последующей установки стойки. Она должна располагаться строго вертикально, поэтому особое внимание – точности разметки (ведется от продольной оси заготовок).
  2. Каждая плита перед использованием тщательно осматривается. Малейший дефект (а он скажется на несущей способности двутавровой балки) – причина для отбраковки. Кромки отобранных плит немного скашиваются, чтобы образцы лучше входили в пазы.
  3. Выпилы в брусьях промазываются клеящим составом; в нижний вставляется стойка, после чего накладывается верхний и прижимается.
  4. Сборка оставляется в таком положении до полного просыхания клея. Это время указывается в инструкции по применению состава.

Качественную стыковку всех элементов двутавровой балки можно обеспечить отрезками швеллера аналогичной длины. Они накладываются на бруски и стягиваются импровизированными хомутами (веревка, ремни с карабинами и тому подобное), до полного отвердевания клея. И только после этого деревянную балку-двутавр  можно использовать для обустройства перекрытия.

Процесс изготовления опор из древесины, как и выбор материалов, особых сложностей не представляет. Работа, выполненная своими руками, экономит и время, и деньги. Но это оправдано лишь в том случае, если расчеты нагрузок проведены на профессиональном уровне. Если нет полной уверенности, что это получится сделать самостоятельно, рисковать не стоит. Перекрытие – ответственная часть любой конструкции, и никакая экономия не может служить оправданием нарушению проектных параметров.

masterim.guru

Двутавровые деревянные балки своими руками

Изготовление деревянных балок в доме

Производство деревянных лучей своими руками — очень выгодная и прибыльная деятельность, которую каждый может начать! Деревянная лампа в основном используется для изготовления напольных покрытий, что создает очень прочную и качественную основу для будущего.

Этот тип луча появился сравнительно недавно, но уже успел завоевать популярность и популярность среди строителей. Я-луч успешно используется в технологии строительства домов в стране, что помогает не только ускорить, но и снизить стоимость строительства дома.

Технические характеристики нагрузки для древесных лучей

Какая нагрузка может поддерживать I-луча?

По своим техническим характеристикам деревянный I-гриль ничуть не хуже, чем металлические и бетонные конструкции, но он стоит в несколько раз меньше.

Также стоит упомянуть, как увеличить мощность избыточного давления, предоставив I-лучи. Например:

  1. Они расположены в непосредственной близости (по горизонтали). 2 I-луча добавляют свою силу к нагрузке.

    Это означает, что если один луч стоит 300 кг, то в сочетании с одним и тем же носителем покрывается 600 кг.

  2. Скошенные кронштейны в верхней части другой (вертикально) могут содержать 4-кратную нагрузку. То есть, если вы даете один луч мощностью 300 кг, в то время как он находится в одном верхнем положении и закрепляет его вместе с вами, пара из них питается весом 1200 кг.

Загрузка на I-лучу:

Размер расстоянияРасстояние между лучами Поперечное сечение балки
(высота x ширина) в мм.
3й.1й.
0,5 м.
150×10
150×50
4й.1 м.

0,5 м.

200×100
150×100
5й.1 м.
0,5 м.
250×150
200×150
6м.1 м.
0,5 м.
250×180
200×150
7м.1 м.

0,5 м.

300×200
250×150

Примечание. Все данные приведены при расчете нагрузки при перекрытии приблизительно 400 кг / м2.

Разумеется, расчеты также должны учитывать:

  • качество материалов;
  • частота несущих носителей;
  • допуск размеров.

Если вы хотите сэкономить на каком-то здании свой собственный дом или пойти в бизнес для продажи I-балок, то следует отметить, что нет ничего особенно сложного в том, чтобы сделать этот этаж в доме там.

Деревянные я-лучи для пола и мансарды позволяют вам завершить весь процесс своими руками. После наложения на деревянные балки осуществляется без использования кранов и другого вспомогательного оборудования.

Весь процесс может выполняться одним мастером. Это преобразование — не связывает и имеет много других преимуществ.

Типы деревянных балок

Во-первых, давайте познакомимся с разнообразием этого строительного материала. Существуют следующие типы I-лучей:

  1. BDK (клей с лучами I-ray).

    Он используется при строительстве домов с короткими диапазонами.

  2. BDKU, BDKU-L. Такие носители имеют широкие стены, они очень прочные и имеют большую поверхность для крепления к швартовке.
  3. SDKU, SDKU-L. Эта I-стойка является основой стен.
  4. BDASH, BDSS-L. В зданиях с очень длинными диапазонами используется широкий луч. Его также можно использовать в качестве стропила.
  5. SDCSH, SDCSH-L. Кронштейн подходит для изготовления стеновых панелей.

Деревянный луч своими руками

Для успешного запуска вам нужна рулетка, циркулярная пила, деревянный клей, канал, зажим и дробилка.

Основными материалами для производства будут клееный брус и фанера, которые можно заменить OSB (Oriented-Struzhechnaya Plate).

Склеенный луч легко получить во всех строительных складах. Он отличается высокой легкостью, надежностью и долговечностью, мягкой обработкой и поэтому идеально подходит для изготовления деревянных лучей.

Для изготовления центрального усилителя, который будет вставлен с двух сторон в подготовленный ламинированный луч, требуется прочная связанная пластина или OSB.

Обзор характеристик и использования I-балок при строительстве домов

Как сделать деревянный луч с лучами своими руками:

  1. В нижних и верхних клеевых подшипниках, предварительно разрезанных на одну и ту же длину требуемой длины, мы разрезаем канавку соответствующей глубины.

    Это основа нашего луча.

  2. Затем мы подготавливаем подкрепление. Убедитесь, что на его щеках нет ошибок или нарушений.

    Если доступно, выпейте край или замените его новым.

  3. Последним шагом является закрепление арматуры в канавках, разрезанных в стержне. Для этой цели используется специальный клей, который обеспечивает надежное прикрепление элементов друг к другу.
  4. После этого проверьте, что луч находится в полном состоянии во время сушки.

    В это время абсолютно запрещено передвигаться и носить!

В процессе производства будет много опилок для производства брикетов.

Я-лучи являются одним из важнейших элементов будущего дома, который имеет постоянную нагрузку, поэтому необходимо подойти с наибольшей ответственностью.

Рентабельность бизнес-идей

В среднем, производство одного I-пучка длится около 30 минут. Но если вы делаете много деталей одновременно, потребление времени значительно сокращается.

Например, сделайте 20 I-лучей за раз. Во-первых, 40 склеенных балок разрезаются, затем 20 ампер вырезают и полируют, затем все это последовательно склеивают. Вам понадобится около 3-4 часов здесь и потратить около 10 часов на производство кусочков.

Средняя производительность для самопроизвольного 5-метрового I-луча без помощи составляет около 70 штук в день.

Как мы уже указывали, нет необходимости предотвращать малейшее заблуждение.

Розничная цена деревянных балок составляет 4,8 долл. США за метр (высота 200 мм, сечение 42 х 85, вес 5 кг / м). А цена на метр текущего метра составляет менее 3,5 долларов США. Поэтому рентабельность этого случая достаточно высока, что делает производство I-балок еще более привлекательным.

В расчетах возьмите ясную среднюю длину 5 метров и получите доход в размере 25 долларов от одного луча. Нетрудно рассчитать с активными продажами, вы можете достичь $ 2000 в месяц.

Позаботьтесь о наличии большой мастерской. Но если объем производства растет, то вы можете сделать это с собственным гаражом. Кроме того, позаботьтесь о покупке профессиональной круглой тарелки. Стоимость покупки составляет около 700 долларов США.

Этот тип строительных материалов пользуется высоким спросом среди потребителей.

Что такое двутавровая балка (двутавр)?

Двутавр – сортовой прокат, который имеет широкую сферу применения. Изделие представляет собой горизонтальный брус из стали, сечение которого сделано в форме буквы «Н».

Межэтажные перекрытия по деревянным двутавровым балкам своими руками

Нижний и верхний пояса изделия соединены с помощью стенки.

Двутавр: виды и размеры

В настоящее время выпускают несколько видов двутавровых балок: их классифицируют в зависимости от конструктивных особенностей. Грани полок могут иметь параллельное расположение или находиться под углом.

Как правило, продукцию изготавливают с использованием углеродистой или низколегированной стали.

Таким образом, двутавры классифицируют в зависимости от:

  • материала, используемого для их производства;
  • области применения и назначения;
  • технологии изготовления;
  • расположения граней полок и их уклона.

Эксплуатационные и геометрические характеристики двутавров позволяют использовать их во многих сферах.

Как правило, изделия применяют для решения строительных задач. Они незаменимы при возведении крупных зданий. В этом случае с их помощью формируют несущие конструкции.
Технические характеристики двутавровых балок позволяют им выдерживать значительные нагрузки. Именно благодаря этому их можно использовать для создания перекрытий, которые в процессе эксплуатации подвергаются большим вертикальным или горизонтальным нагрузкам.
Изделия данного вида удобно применять для возведения мостовых сооружений, подвесных путей и опор.

В некоторых случаях их применяют в машиностроительной области.
Следует отметить, что при производстве двутавров могут быть использованы различные ГОСТы:

При выборе двутавра следует обратить внимание на его обработку.

Качественными считаются изделия, которые тщательно очищены от ржавчины, грязи, жира и других загрязнений.

Смотрите также:

Металлопрокат в целом и двутавр 100 в частности, обретает в нашей стране всё большую популярность, становясь востребованным и неотъемлемым атрибутом при проведении широчайшего спектра работ. Его производство, впрочем, как и изготовление всей прочей продукции, независимо от её дальнейшего применения и сферы использования, в полной мере регламентируется соответствующими ГОСТами, дающими подробное описание продукции, с указанием всех её возможностей и характеристик.

Деревянная двутавровая балка своими руками

Сегодня нами будут рассмотрены стандарты, используемые при изготовлении различных двутавров, дано их описание и отрасли применения.

Двутавровые балки – описание и характеристики

На сегодняшний день двутавровые балки, в том числе и разновидность двутавр 40, являют собой одну из наиболее распространённых вариаций стальных балок, что, по сути, и обуславливает столь обширный ассортимент этого материала, представленный на отечественном строительном рынке.

Одна из главных отличительных характеристик материала – сечение поперечного типа Н-подобной конфигурации, выполненное в виде стенки и двух полок, что обеспечивает продукции дополнительную механическую жёсткость. Именно благодаря этому применение двутавров особенно актуально в ситуациях, когда требуется повышенная сопротивляемость внешним нагрузкам и изгибам. Уникальная конструкция двутавра 36м позволяет ему распределять действующие нагрузки равномерно по всей своей площади, снижая, таким образом, риски связанные с возникновением различных внештатных ситуаций.

Сортамент двутавра подлежит строгому регламентированию со стороны государства, выступая в роли единого и непреложного норматива, обязательного к исполнению всеми производителями. Это означает, что весь спектр выпускаемых сегодня двутавровых балок, в том числе и двутавр 35б1, должны в полной мере соответствовать заявленным требованиям, а их характеристики не должны выходить за пределы действующих нормативных параметров.

Производственные стандарты, используемые при изготовлении двутавров

При производстве двутавровых балок применяется целый ряд государственных стандартов (ГОСТ), среди которых:

  • 19425 и 8239 – стандарт, регламентирующий изготовление стального двутавра с уклоном внутренних граней, его размеры и характеристики;
  • 26020 – данный стандарт регламентирует технологический процесс производства двутавров с параллельными гранями;
  • 19425 – содержит в себе все необходимые данные об изготовлении балок специальной предназначенности;
  • ТУ – под конкретные разновидности изделий, в том числе и двутавр 24, выпускаемых на основании предварительной договорённости с заказчиками.

Основные технические аспекты двутавровых балок

Что касается более подробной классификации товара, то таблица наиболее значимых для пользователя параметров включает в себя следующее:

  • Продукция с параллельными гранями может быть нормальной, со средней, узкой или широкой полкой, колонной;
  • Двутавр, грани которого расположены под уклоном доступен в следующих вариациях: обычные, не имеющие маркировки, особые («М»), используемые при обустройстве сложных конструкций с подвесной геометрией, особые («С»), актуальные при построении специализированных сооружений со сложной структурой, могут быть оснащены узкими полками, но с чрезмерно удлинённой средней частью;
  • Исходя из точности проката, двутавр 100 подразделяют на такие категории: А – высокая точность, В – точность обычная;

В зависимости от типа продукции, её размера и условий использования двутавр 50 может иметь следующую маркировку:

  • Обычный («Б») – являет собой идеальное решение при возведении зданий и сооружений самой разной направленности и предназначения.

    Не рекомендуется к наружному использованию, в самом крайнем случае должен иметь соответствующее антикоррозионное покрытие;

  • Колонный двутавр («К») – незаменим при проведении строительных работ на самых разных промышленных объектах, требующих обустройства колонн несущего типа, а также в тех ситуациях, когда использование ж/б колонн недопустимо или не рекомендуется;
  • Широкополочный («Ш») – выступает в роли отдельного и самостоятельного строительного элемента, способного выполнять несущие функции, что обусловлено как его конструкцией, так и внешним видом.

Сфера использования

Область применения материала достаточно обширна и включает в себя следующие направления:

  • Промышленное и одиночное возведение зданий и сооружений разной сложности и геометрии;
  • Возведение ответственных проектов, в том числе различных переходов, мостов и прочего;
  • Строительство иных конструкций, требующих повышенной прочности с незначительным итоговым весом сооружения;
  • Направляющие для крановых систем промышленного типа.

Заключение

В заключении стоит сказать, что современные двутавры, и двутавр 50 здесь не исключение, являют собой необычайно надёжный, универсальный и востребованный материал, который благодаря грамотному сочетанию своих параметров и доступной цены пользуется заслуженным спросом у отечественного потребителя, оставляя далеко позади множество конкурентных предложений импортного производства.

Двутавровые балки своими руками – это просто!

Постройки, которые возводятся каркасным методом, становятся все более популярными. Каркасный метод позволяет сэкономить на строительстве, так как считается недорогим.

Сроки работы тоже сокращаются. Двутавровая балка или двутавр – это незаменимый помощник в сфере строительства. Благодаря данной статье, вы получите полезную информацию о технологии изготовления, а также узнаете, как сделать балки двутавровые деревянные без посторонней помощи.

Даже с учетом приемлемой цены, многие пользователи задаются вопросом: а не лучше ли изготовить двутавр самостоятельно?

Во-первых, вам не нужно будет платить деньги за его транспортировку, во-вторых, с подгонкой в месте установки тоже не возникнет проблем. Давайте подробнее рассмотрим, как выглядит производство деревянных двутавровых балок в домашних условиях.

Какой материал выбрать?

Тот факт, что балки делаются из дерева, известен всем. Но какая именно древесина подойдет? Как показывает практика, лучше всего брать деревянный клееный брус.

Он хорош тем, что меньше всего подвержен деформации. Конечно, исключить влагопоглощение невозможно.

Двутавровые балки своими руками – это просто!

Однако по сравнению с другими видами деревянных заготовок, брус действительно почти не впитывает жидкость.

Вопрос выбора породы также остается открытым. Чтобы ответить на него, достаточно вспомнить, как сооружали дома наши предки. Особое внимание уделяли нижнему венцу, который нужно было оградить от воздействия влаги. Чаще всего для сруба брали лиственницу.

В отличие от других пород (в том числе хвойных), лиственница содержит особую смолу, придающую уникальные свойства материалу. При намокании прочность дерева только повышается.

Стойку можно сделать из осб либо фанеры.

В продаже встречается двутавровая деревянная балка в другом исполнении. Но если работы по изготовлению будут проводиться в домашних условиях, ориентируйтесь на указанные выше материалы. ОСБ несколько прочнее и долговечнее, так как имеют особый структурный состав.

Как ни странно, но мало кто обращает внимание на такой материал, как клей. А зря. Разновидности этого вещества отличаются друг от друга не только качеством, но и токсичностью. Обязательно учитывайте этот факт, когда будете покупать клей.

Перед приобретением ознакомьтесь с его составом, особенно если монтаж будет проводиться в жилом строении. Чем меньше в составе «химии», тем лучше.

Технология производства балок

В отличие от металлических балок, двутавр выполняется по совершенно другому принципу.

Ни сварка, ни литье не применяются. Деревянные балки собираются подобно конструктору из таких элементов: верхняя планка, нижняя планка, стенка. Каждый элемент изготавливается отдельно. Наличие пазов упрощает процесс сборки, для дополнительной фиксации используется клей.

Практически все производители в процессе изготовления используют следующие виды станков и насадок:

  1. Фрезеровочный станок.

    Позволяет выполнить канавку под крепление (до 10% длины балки). Естественно, позволить себе фрезер может далеко не каждый частный пользователь. Заменить его можно циркулярной либо ручной дисковой пилой.

  2. Станок для нарезки.

    Важно не только нарезать заготовки по размерам, но и выполнить максимально точные срезы под углом 45 градусов.

  3. Установка для склейки. Упрощает и существенно ускоряет процесс нанесения клея перед сборкой.
  4. Пресс для склейки. Когда сборка закончена, готовое изделие сушится под прессом. 5 минут будет вполне достаточно.

Сборка двутавровой балки

Производство начинается с отбраковки и тщательной просушки древесины.

Когда материал готов к использованию, можно приступать:

  1. Изготовление планок. Пожалуй, важнейший технологический этап. От точности разметки будет зависеть надежность и долговечность балок, их способность выдерживать расчетную нагрузку. Нельзя допускать даже минимального перекоса стенки. Выборка ведется строго по осевой линии заготовки. Этот нюанс нужно учитывать и при разметке деталей под двутавровую балку, независимо от параметров самой планки.

Многие пользователи интересуются: какой должна быть глубина паза?

Наш совет – ориентируйтесь на габариты стенки. Рекомендованная выборка – около 10% длины двутавровой балки.

  1. Стенка. Поскольку она монтируется в пазы бруса, соответствующие кромки необходимо стесать. Процесс сборки достаточно простой и сводится к промазке пазов клеем, установке в заготовку и накладке бруса сверху. Прижали, выровняли – готово!

В чем особенность работы?

Важно не только добиться прилегания всех элементов друг к другу, но и исключить любые перекосы, пока клей будет подсыхать.

Советуем взять любое «железо» с подходящим профилем. Например, швеллер под размер планок. Листовой металл сгибается, ему придается нужная форма. Остается только наложить детали на двутавровую балку снизу, а сверху зафиксировать веревкой или хомутом.

В завершение – несколько практических рекомендаций:

  1. Мы специально обошли стороной расчет параметров двутавровой балки.

    Собрать ее самостоятельно действительно несложно, а вот рассчитать нагрузку под силу только профессионалам. Определить требуемую толщину, ширину сможет только опытный специалист.

  2. Всегда выполняйте осушку древесины перед сборкой. Если этого не сделать, после монтажа опорный элемент может «повести», а с ним и всю конструкцию.
  3. Использовать доску вместо фанеры или OSB не рекомендуется.

    Упомянутые выше материалы поддаются горячему прессованию, а значит, они гораздо плотнее.

Таким образом, нет ничего сложного ни в подготовке, ни в сборке двутавровых балок своими руками. Главное – сделать грамотные инженерные расчеты, учесть все особенности эксплуатации.

Каркасная технология возведения сооружений на сегодняшний день является одной из самых востребованных на рынке строительства. Для того чтобы построить сооружение по данной методике, необходимо обратить повышенное внимание на качество материалов, которые будут применяться в дальнейшем. Преимущественно для этих целей используются двутавровые балки.

Двутавр из древесины, что это и для чего применяются

Двутавровые балки являются разновидностью деревянных перекрытий.

В процессе изготовления они приобретают Т-образную форму с двух сторон. Именно поэтому данная балка и получила свое название двутавровая.

Для того чтобы изготовить такой строительный материал дома необходимо использовать клееный брус. Благодаря размерам, такой брус имеет весьма легкий вес и отличные характеристики прочности. Двутавровые балки являются оптимальным материалом для строительства малоэтажных сооружений.

Такие деревянные перекрытия позволяет обеспечить легкость всей конструкции. Кроме того, они помогут сэкономить достаточно значительное количество денежных средств и драгоценное время.

Достоинства двутавровых балок

Практически все люди, которые использовали перекрытия данного вида, отмечают видимые преимущества таких балок:

  • устранение эффекта слышимости, который обычно присущ перекрытиям из дерева;
  • практически отсутствует деформация, которая неизбежна с течением времени;
  • благодаря размерам, которые четко фиксированы, крайне удобны в применении;
  • отличается повышенной степенью прочности;
  • прекрасно подходит для совершенно разных поверхностей, как потолка, пола или стен;
  • весьма приемлемая цена;
  • практически полностью отсутствуют различные реакции на воду, следовательно, такое перекрытие не гниет;
  • данный материал имеет низкую массу;
  • высокая степень износостойкости;
  • пониженный расход древесины;
  • при применении практически полностью минимизируются дополнительные затраты.

И это далеко не все характерные особенности, которые можно подчеркнуть, читая отзывы большого количества людей.

Можно ли изготовить двутавровую балку самостоятельно

Многие люди, которые решили возводить конструкцию из деревянных перекрытий, предпочитают приобретать материалы, производящиеся на фабрике.

Но мало кто знает, как происходит данный процесс.

Как сделать деревянные двутавровые балки перекрытия своими руками — пошаговая инструкция

Изначально на производстве применяется фрезеровочный станок, с его помощью делается необходимая траншея, а также шлифовка. После этого изделие отправляют на резку ОСП, это позволяет наиболее точно нарезать детали нужных параметров. Следующим этапом является склеивание полученных деталей. В завершение используют специализированный пресс.

Согласитесь, такой процесс при желании можно выполнить самостоятельно без особых затруднений.

Читайте также: Как утеплить межэтажное перекрытие по деревянным балкам

Изготовление данного строительного материала вполне реально выполнить собственноручно. Для этого необходимо подготовить:

  • специальный брус;
  • рулетку;
  • хорошую циркулярную пилу;
  • качественный клей по дереву;
  • ориентировано-стружечную плиту или ОСП;
  • швеллер;
  • хомуты;
  • наждачную бумагу.

Кроме того, если вы решили изготовить такую балку своими силами, то важно четко соблюдать все этапы и последовательности выполнение данной работы:

  1. Тщательно выбрать нужные бруски и выполнить расчет.

    Важно брать именно брус довольно крупного размера, благодаря этому вы сможете обеспечить надежность и прочность возводимой конструкции.

  2. Далее нужно выпилить из данных брусков верхнюю и нижнюю часть, снабдить специальным пазом, который будет проходить по центру изделия.
  3. Для изготовления данных деревянных перекрытий лучше всего использовать мощную циркулярную пилу, это позволит выполнить работу наиболее качественно и эффективно.
  4. Грамотно выставить нужную глубину борозды, чаще всего она составляет десять процентов от общей длины ориентировано-стружечной плиты, если соблюдать это несложное правило, то существует возможность добиться идеальной фиксации.
  5. Крайне важно, чтобы борозда не имела никаких серьезных дефектов, это позволит значительно сэкономить время и избежать трудностей в дальнейшем.
  6. Нарезать брусья, а также отшлифовать их.
  7. На траншею нанести специальный клей, потом погрузить в него плиту.
  8. Четко зафиксировать ребро жесткости.
  9. После 8-го пункта приступайте к прессовке двутавра.
  10. Прессовка обычно происходит при помощи специального пресса, но также можно воспользоваться швеллером.

    Такая процедура поможет хорошо спрессовать полученную балку.

  11. Оставить полученную деревянную балку на некоторое время для полного высыхания клея.

Примерно на выполнение данной работы уходит около получаса, но если вы изготавливаете большое количество деревянных двутавровых балок, то со временем весь процесс займет не более 10-15 минут.

Двутавровая балка, как деревянное перекрытие, имеет немалое число преимуществ перед другими материалами, кроме того, каждый человек может сэкономить деньги, и без труда изготовить ее самостоятельно, что значительно сокращает материальные затраты на строительство.

stroitel12.ru

Двутавровые балки перекрытия деревянные:инструкция по монтажу

Традиционно в качестве балок перекрытия используются доски, брусья и металлопрокат. Эти материалы, кроме достоинств, имеют и существенные недостатки: большой вес и дороговизну, сложность монтажа. В Америке с середины пятидесятых годов для создания межэтажных и чердачных перекрытий применяются деревянные двутавровые балки, а с недавних пор и в нашей стране такая технология начинает пользоваться успехом. Что представляют собой двутавровые балки, какие у них реальные физические и эксплуатационные характеристики?

Двутавровые балки перекрытия деревянные

Содержание статьи

Преимущества двутавровых балок

В отличие от традиционных деревянных балок двутавровые состоят из нескольких элементов, что дает определенные преимущества.

Что такое двутавровая балка перекрытия



За счет того, что полки разнесены далеко друг от друга, двутавр имеет очень большой момент инерции. Если использовать под балки традиционные квадратные брусья и двутавры с одинаковым сечением, то последний держит в семь раз большие усилия на изгиб, а деформация у него в тридцать раз меньше. Вывод – применение по время сборки нагруженных элементов зданий вместо брусьев двутавров позволяет минимум в семь раз уменьшать расход дорогостоящих пиломатериалов, дома стоят значительно дешевле и при этом по прочности намного превосходят традиционные.

По своим характеристикам брус заметно проигрывает двутаврам

К основным преимуществам можно отнести следующие характеристики.

  1. Прочность на изгиб вдоль оси. Мы специально обратили внимание на направление изгибающего усилия, показатели прочности двутавровой балки очень неодинаковы. Максимальное усилие двутавры выдерживают только при определенном направлении изгибающего момента, это всегда надо помнить и учитывать при монтаже. Как только нарушится положение элемента или изменится направление усилия, конструкция резко теряет первоначальную прочность. При правильном положении верхняя полка двутавровой балки должна работать на сжатие, а нижняя на растяжение. Стенка держит лишь незначительные переменные напряжения.

    Физико-механические свойства двутавровых деревянных балок

  2. Стабильность геометрических размеров. Деревянный двутавр изготавливается из реек и плиты ОСП, эти материалы соединены таким способом, что изменение размеров в результате колебания влажности невозможно. Плиты ОСП-3 влагоустойчивые и не реагируют на повешение влаги. Это позволяет им компенсировать незначительные колебания параметров реек из натурального дерева. Более дорогие деревянные двутавры изготавливаются из клееной древесины, что исключает даже теоретическую вероятность возникновения деформации. Еще одно преимущество двутавров объясняется законами сопротивления материалов. Такие сечения в тридцать раз устойчивее квадратных, что дает возможность конструкциям не менять геометрию во время эксплуатации.

    Благодаря стойке из ОСП и способу крепления элементов, двутавровая балка практически не подвержена деформации

  3. Оптимальное отношение веса к прочности. Геометрический профиль двутавровых балок позволяет им выдерживать большие нагрузки на изгиб при минимальном весе. Площадь сечения балки примерно в семь раз меньше площади сечения квадрата, выдерживающего такие же нагрузки. За счет этого облегчаются монтажные работы перекрытий, уменьшается количество необходимых дорогостоящих пиломатериалов. Можно назвать еще один плюс – снижение нагрузок на несущие стены и фундаменты, но оно настолько незначительно, что во время расчетов игнорируется.

    Использование двутавровых балок позволяет снизить нагрузки на стены и фундамент строения

  4. Технологичность использования. Для монтажа двутавров нет необходимости использовать грузоподъемные механизмы и оборудование. Балки могут перекрывать пролеты длиной шесть метров, при этом никаких дополнительных подпорок не требуется, а прогиб не превышает допустимых значений.

    Двутавровые балки отличаются небольшим весом, что значительно упрощает их монтаж и позволяет сэкономить на помощниках

Виды балок

Отечественная классификация отличается от общепринятой европейской только названиями, линейные и физические параметры почти одинаковые.

Таблица. Разновидности двутавровых деревянных балок

Серия балкиКраткое описание

NJ

Европейский стандарт, стойка из плиты ОСП толщиной 10 мм. Общая высота двутавра 302 мм или 241 мм, полки размером 38×64 мм.

NJH

Размер полок 64×38 мм, стойка из ОСП 3 толщиной 10 мм. За счет того, что ширина полки в два раза больше толщины, удается увеличить площадку для вбивания метизов при фиксации различных дополнительных элементов перекрытия. Эти полки можно использовать для облегчения монтажа утеплителей и инженерных систем: электрической проводки, кабелей и т. д.

NJU

Высота балки 302 мм или 241 мм, толщина плиты ОСП 10 мм. Имеет увеличенные полки размером 89×38 мм, за счет чего возрастает фактическое сопротивление усилиям на изгиб. Двутавр изготавливается по европейским стандартам.

БДК

Полки 38×64 мм, высота двутавра 302 мм и 241 мм. Рекомендуется применять для перекрытия небольших по длине пролетов, часто используются как дополнительные перемычки для увеличения жесткости конструкции и уменьшения размеров незаполненных пролетов. Аналог европейской серии NJ. Отличия – при изготовлении применяются не те клеящие составы, физические характеристики ОСП не в полной мере отвечают нормативным актам.

БДКУ

По линейным размерам похожи на европейские балки NJH, размер полок 64×38 мм. Высота балки может быть 241 мм, 302 мм, 356 мм и 406 мм. Высота выбирается с учетом исходных данным по нагрузкам и типу утеплительных материалов.

СДКУ

Полки 38×64 мм, высота 140. Стойка из ОСП толщиной 10 мм. Балки с небольшой высотой рекомендуется применять для сооружения внутренних межкомнатных перегородок.

БДКШ

Высота 241 мм, 302 мм, 256 мм, 406 мм, 457 мм, полки 89×38 мм. Могут применяться не только во время строительства частных домов, но и больших по площади коммерческих или производственных помещений.

СДКШ

Полки 89×38 мм, высота 140 мм. Легкая серия, чаще применяется как вертикальная стойка, может выдерживать значительные усилия на сжатие.

На какие параметры обращать внимание при расчетах

Каждая двутавровая балка перекрытия может выдерживать определенную максимальную нагрузку. Во время проектирования специально предусматривается дополнительный запас прочности в пределах 40–50% — это позволяет полностью исключать вероятность появления аварийных ситуаций из-за грубых нарушений технологии строительства. Какие исходные данные нужны для расчетов?

  1. Максимальные значения нагрузки на перекрытие. Определяется нагрузка на одну балку, составляется эпюра усилий и на основании полученных данных по таблицам подбирается сечение.
  2. Длина пролета перекрытия. При расчетах этот параметр нужно увеличить и предусмотреть площадки для упора двутавровых балок.

    Расчет шага балок в зависимости от длины пролета

Шаг двутавров принимается стандартным 60 см и согласуется с размерами утеплителей из минеральной ваты. Из специальной таблицы архитекторы для расчетов используют осевой и статический момент инерции, для определения расстояния между балками учитывается радиус инерции. Прогиб вычисляется исходя из нормативной и расчетной нагрузки, длины перекрытия и расчетного сопротивления. При этом соблюдается обязательное условие, что прогиб деревянной двутавровой балки перекрытия не может превышать 1/250 ее длины.

Расчет прогиба балок

Как изготовить двутавр своими руками

Сразу предупреждаем, что для выполнения таких работ надо иметь электрические деревообрабатывающие инструменты и солидный опыт плотника. Двутавровые балки – несущие элементы повышенной ответственности, любые отклонения между расчетными и фактическими параметрами становятся причиной очень серьезной ситуации – нарушение устойчивости перекрытия. Мы рассмотрим самый простой вариант изготовления элементов, применять которые можно только на различных хозяйственных пристройках.

Двутавровые балки можно изготовить самостоятельно, что позволит сократить строительную смету

Предварительно подготовьте рабочее место. Понадобится длинный стол, его размеры должны отвечать параметрам изготавливаемых балок. Стол делайте из подручных материалов, главное чтобы поверхность была максимально ровной. К нему потом прибиваются специальные доски для соединения элементов балки в единую конструкцию.

Шаг 1. Подсчитайте количество и закупите необходимые пиломатериалы. Для балки надо иметь брус с размерами, соответствующими серии двутавра, плиту ОСП 3, столярный клей и небольшие гвоздики или специальные скобы. В упрошенном варианте клей не применяется, но опытные строители настоятельно рекомендуют не пропускать этот важный производственный этап. Это очень негативно отражается на показателях прочности бруса.

Для начала нужно подготовить инструменты и материалы для работы

Шаг 2. Подготовьте рейки. Точно посередине следует вырезать канавку глубиной примерно 10 мм и шириной в соответствии с толщиной плиты. Промышленное производство предусматривает сложный профиль канавки, такой же вид придается и кромкам плиты ОСП. За счет этого существенно увеличивается сила сцепления полок со стойкой. Если у вас нет такого оборудования и набора фрез, то канавку можно делать прямоугольной. Соответственно, кромки плиты также не фрезеруются. Длина реек должна отвечать размерам пролета, ширина и высота выбирается в зависимости от предполагаемых нагрузок.

В рейках вырезают продольные канавки по толщине плиты

Практический совет. В связи с тем, что кустарно изготовленные двутавры могут иметь существенные отклонения по прочности на изгиб, увеличивайте их размеры минимум на 50%. Лучше пусть немного возрастет расход пиломатериалов, чем потом устранять сложные последствия обвала перекрытия.

Шаг 3. Обильно намажьте канавку столярным клеем. Можно использовать ПВА, он на практике показал неплохие свойства, с ним легко работать. Кроме того, по стоимости этот материал не оказывает большого влияния на общую цену самостоятельно изготовленных двутавров.

Пазы промазывают клеем

Шаг 4. Вставьте в паз подготовленный кусок плиты ОСП. Он должен входить с небольшим натяжением, добиться этого можно за счет уменьшения ширины канавки. Если у вас плита толщиной 10 мм, то для вырезания паза берите фрезу шириной не более 9 мм. Дело в том, что непрофессиональные станки невозможно точно отрегулировать, у них всегда будет биение. Как результат – девятимиллиметровая фреза будет давать канавку шириной 9,5–10 мм. В нашем случае это не проблема – плита будет прочно держаться в пазу.

Вставляют заготовку из ОСП

Забивайте плиту через небольшой отрезок доски, в противном случае кромка начнет крошиться. Внимательно следите, чтобы ОСП входила по всей длине до упора, плоскости должны быть строго параллельными. Если длина ОСП недостаточна, то надо использовать два куска плиты. В месте соединения подбейте их в торец до плотной стыковки.

Куски плиты плотно стыкуют

Шаг 5. Посадите на место вторую верхнюю рейку. Технология ничем не отличается от вышеописанной.

На ОСП надевают верхнюю планку

Шаг 6. Переверните двутавр набок и закрепите его в подготовленных шаблонах на столе. Расстояние между досками должно точно отвечать высоте двутавра, прибивайте их ровно по линии. Если двутавр немного не входит, то это значит, что рейки не до конца вошли в плиты, поправьте их положение, добейте элементы молотком.

Двутавр укладывают между шаблонами из досок

Шаг 7. Закрепите скобами рейки и плиты, расстояние между креплениями примерно 20–25 см.

Рейки и плиты скрепляют скобами

Шаг 8. Переверните двутавр обратной стороной, зафиксируйте его между досками и опять скрепите элементы скобами. Двутавр собран, теперь его надо аккуратно уложить на ровную площадку для полного высыхания клея. Желательно балки хранить под навесом.

Готовые балки выкладывают на ровную поверхность и оставляют до полного высыхания клея

Если в перекрытиях планируется прокладка коммуникаций, в балках предварительно высверливают отверстия соответствующего диаметра. После монтажа двутавров сделать это будет затруднительно, к тому же, есть риск нарушить конструкцию.

Сверление отверстий для коммуникаций

Правила фиксации двутавров на перекрытиях

Мы уже упоминали, что нарушения технологии изготовления и монтажа перемычек всегда имеет очень неприятные последствия, поэтому не нужно экспериментировать, соблюдайте проверенные временем правила. Балки перекрытия могут фиксироваться несколькими способами.

  1. На специальные металлические кронштейны. Элементы крепятся к несущей стене, на опорные полки устанавливаются балки и прикручиваются саморезами.

    Крепление с помощью кронштейнов

  2. С упором на стену, который может быть открытым или закрытым. При первом способе балки лежат на поверхности стен и кладочными материалами не заставляются. Второй вариант предусматривает кладку кирпича или блоков до выравнивания с верхней полкой.

    Монтаж с упором на стену

Советы при покупке

Внимательно проверяйте качество двутавров, это очень ответственные элементы. При превышении нагрузки простой брус вначале прогнется, а только потом трескается. Это позволяет вовремя заметить и устранить проблему. Двутавровая деревянная балка в таких ситуациях не прогибается, а сразу разрушается, последствия аварии могут быть трагическими. На что следует обращать внимание в первую очередь?

  1. Наличие гнилых сучков, заболони, больших трещин. Полки двутавров должны изготавливаться только из древесины не ниже первого сорта.

    Для полок двутавров используют древесину не ниже 1 сорта

  2. Большие щели в местах соединения реек с плитой. Такая ситуация указывает, что изделия делались на неисправном деревообрабатывающем оборудовании и по качеству не отвечает заявленным стандартам.

    Между полкой и стенкой балки не должно быть щелей

  3. В стыке между рейкой и плитой ОСП нет клея. Засохший состав должен быть по всей длине двутавра. Если его нет, то это свидетельствует о нарушение рекомендованной технологии.

    В качественных балках пазы под стойку обязательно промазываются клеем

Рекомендуется во всех случаях требовать сертификат качества, в нем должны быть указаны не только технические параметры, но и реквизиты производителей.

Заключение

Не бойтесь использовать современные строительные технологии, они дают возможность ставить долговечные и удобные дома при значительном уменьшении сметной стоимости. Двутавровые балки можно применять не только для перекрытия — их используют и при строительстве стропильной системы, несущих каркасов деревянных строений различного назначения и т. д.

Видео — Двутавровые балки перекрытия деревянные

К сожалению, отечественная строительная промышленность и технологии отстают от зарубежных на несколько десятилетий. То, что в развитых странах используется давно, для нас считается новинкой. Вы кратко узнали о физических характеристиках двутавровых балок, познакомились с технологией их изготовления и использования. Теперь следует воплощать свои знания в жизнь, начинайте с расчета стропильной системы, замените брусья двутавровыми балками перекрытия. Как делаются расчеты можно прочитать в статье на нашем сайте.

krysha-expert.ru

производство, расчет, как сделать своими руками

Если вы слышали об инновационном методе легкого, и, в то же время, прочного и надежного строительства из балок необычного вида и заинтересовались им, значит, эта статья как раз для вас! Давно используемые за рубежом деревянные двутавровые балки перекрытия пока еще в новинку на отечественном рынке, хотя у них куда больше преимуществ, чем у любого другого материала.

А, самое приятное во всем этом то, что их совершенно реально изготовить прямо в домашних условиях при помощи стандартных подручных инструментов. Строите дом своими силами? Тогда познакомьтесь еще с одной технологией, которая облегчит вам жизнь!

Для начала предлагаем вам посмотреть интересное видео про основные характеристики двутавровых балок:

Двутавровые балки особенно популярны за рубежом: в Канаде и европейских странах, а в России они только набирают свою популярность. Причем в некоторых регионах их даже не найти в продаже! Почему? Если мировой опыт показывает, что такой строительный материал действительно качественный и надежный, как так получилось, что двутавровые балки не заняли лидирующие позиции на отечественном рынке?

Дело в том, что истинная русская душа мастера привыкла работать с крепкими и надежными материалами: массивными, которые тяжело поднять и которые внушают уважение одним своим только видом.

И перекрытие издавна привыкли строить из прочных больших и тяжелых деревянных балок или даже цельных бревен, но уж точно не из «хитрых» инновационных конструкций с тонкой перегородкой. А то, что здесь надежность обеспечивают все те же законы физики, без которых не обойтись ни в строительстве, ни в архитектуре – это уже другой вопрос.

И до сих пор большинство российских застройщиков готовы сделать балки перекрытия даже из металла, чем из двух планок и OSB. Хотя на самом деле такие балки обладают целым рядом преимуществ!

Давайте рассмотрим все преимущества двутавровых балок как материала для строительства перекрытия:

Преимущество №1. Удивительная прочность

Благодаря такой гениально продуманной конструкции довольно хрупкие на вид балки оказываются во много раз прочнее и надежнее обычных. Верхняя часть балки работает на изгиб, а нижняя – на растяжение. Т.е. здесь уже речь идет не об одном монолитном элементе, которому приходится принимать на себя оба вида нагрузки одновременно:

Преимущество №2. Точная геометрия

Второй очень важный момент: идеальная геометрия самих балок. Даже со временем они не прогибаются, не выкручиваются, не рассыхаются и не изменяют свои своих параметров. Как утверждают производители, даже через 100 лет такие балки будут вести себя все также, как через год после постройки.

Что это дает? Для начала – безупречно ровное перекрытие, на которое легко монтировать любое половое покрытие, особенно паркет и ламинат. Дело в том, что когда вы имеете дело с брусьями и обычными деревянными балками, то должны знать, что согласно стандартам нормам их прогиб может достигать 3 см! И, поверьте даже это уже ощутимо: пол будет просто «ходить» под вашими ногами. И подобное точно хорошо не скажется ни на одном половом покрытии (кроме дешевого линолеума, пожалуй).

И это нормально: натуральная древесина – материал живой, и для нее свойственно сжиматься, усыхать или, наоборот, набирать в себя влагу. А вот двутавровые балки уже изготавливается из клееной древесины, с применением особо прочного соединяющего состава, и своих размеров они не изменяют.

Преимущество №3. Комфортный вес

Следующий важный аспект: двутавровые балки достаточно легкие, чтобы поднять одну из них самостоятельно, а потому с подобной работой без проблем справляются два обычных рабочих. Что это дает?

Во-первых, вам не понадобится тяжелая техника, которая должна будет поднимать обычные деревянные балки или металлические.

Во-вторых, работы на высоте станут более безопасными, ведь никому на голову не свалится слишком тяжелая балка.

В-третьих, применение двутавровых балок позволят немало сэкономить на фундаменте, ведь нагрузка на него уже будет на порядок меньше. И, если брать во внимание, что до 50% бюджета строительства обычно идет на надежный, крепкий фундамент, который выдержит не только стены, но и не менее тяжелые балки, тогда экономия получается существенной.

Преимущество №4. Изготовление в домашних условиях

Двутавровые балки вы можете изготовить самостоятельно, если будете знать, какими должны быть их параметры и узлы соединения. И в итоге у вас будет не только уверенность в качестве перекрытия, но и немало сэкономленный бюджет.

Преимущество №5. Практичность в утеплении

И, наконец, последний приятный момент: двутавровые балки особенно удобны для утепления междуэтажного перекрытия и последующей отделки потолка:

Единственный неприятный момент заключается в том, что в России качественные двутавровые балки поставляют единицы компаний, и если уж их приобретать, то важно уметь правильно рассмотреть все технологические недочеты. Речь ведь идет о будущем перекрытии!

Вам наверняка интересно узнать, почему двутавровая балка называется именно так? Дело в том, что она состоит из двух основных элементов, которые напоминают соединенные буквы Т. А балка Т-образной формы, в свою очередь, называется тавром. Вот откуда произошло это необычное название.

Что представляет собой такая балка в разрезе? Прежде всего, это заготовка из OSB или фанеры, которые выступают в роли ребер жесткости. А для этого в балках предварительно фрезеруют паз нужной формы. Высота балки получается от 140 до 470 миллиметров, и на практике та оказывается достаточно жесткой на прогиб. Если говорить о выборе проекта балок для стандартного коттеджного строительства с самыми популярными пролетами до 6 м, наиболее выгодной будет балка высотой 302 мм.

Самыми первыми в России стали выпускаться наскоровские балки, и их обозначениями современные производители пользуются до сих пор. Их делят на серии в зависимости от толщины полок: на тонкие балки и широкополочные:

  • Тонкие окантовочные балки серии NJ. Это балки с толщиной полок 38 мм. Такие заготавливают для обустройства периметра внешнего контура перекрытия, там, где необходим проем под лестницу или для других нагруженных мест. Они бывают однослойным и многослойными.
  • Широкополочные балки серии NJH и NJU. Это балки с толщиной полок 64 мм или 89 мм, конкретно для несущих пролетов. Как вы понимаете, в таких местах нагрузка на балки наиболее сильна.

Вот как отличаются обе серии:

Отметим такой важный момент. В интернете часто можно встретить опасное заблуждение, согласно которому изготавливают деревянные двутавровые балки перекрытия: расчет производится по старой таблице наскоровских балок. Хотя на самом деле на то время еще не существовало СНиПов для двутавров, и эта таблица предполагала снеговую нагрузку около 90 кг/м, которые соответствуют как раз Ростовской области.

Но сегодня использовать такие данные неправильно, так как вы понимаете, что снеговая нагрузка может быть намного выше в более северных районах РФ. А поэтому руководствуйтесь только такой таблицей, которую составили уже современные производители:

Помните также, что не все виды двутавровых балок, которые сегодня применяются при строительстве, пригодны для устройства перекрытия. Например, двутавровые балки опалубки.

В заводских условиях двутавры изготавливают из ценной древесины хвойных пород: лиственницы или сосны. Если вы решили приобрести готовые двутавровые деревянные балки, дадим вам пару ценных советов:

  • Пункт 1. Обратите внимание на шов: должен быть заметен небольшой выход клея. Это нормально.
  • Пункт 2. По всей полке вырез должен быть конической формы, а сама OSB должна быть фрезерирована и вставлена правильно.
  • Пункт 3. OSB должна быть через каждые полметра пристрелена скобами прямо в полку. Это помогает сохранять давление до того, как полностью застынет клей.
  • Пункт 4. Вы имеете право попросить сертификат качества продукта и посмотреть, применяется ли нужный тип клея – тот, который допущен для клееных несущих конструкций.
  • Пункт 5. Проверьте, есть ли в сопутствующей документации протокол испытания образцов балок, их номер технических условий и выпуска.

Выглядеть качественные двутавровые балки должны так:

Здесь секрет кроется в том, такие балки предварительно хорошо высушены, тогда как обычная древесина все еще содержит определенный процент влажности. Да и сама конструкция балки позволяет легко прорезать отверстия в перекрытии для проведения канализации, вентиляции газа и воды, а в условиях строительства частного дома или коттеджа это – важный момент.

Что касается клеевого соединения заметим, что некоторые российские застройщики уже давно отказались от заказа сырья от более мелких фирм и приобретают заграничные двутавровые балки, т.к. отечественное производство двутавровых деревянных балок и его итоговое качество не всегда радует. Да и опыта мало, канадская технология пока еще слишком непривычна и не находит в нашей стране большого количества последователей. Вот поэтому порой проще изготовить двутавровую деревянную балку своими руками – здесь нет ничего сложного. А мы расскажем, что и как.

Когда вы приступите к самостоятельному изготовлению заморской балки для строительства своего дома, то у вас уйдет около суток для первого образца, зато на второй день работа пойдет намного быстрее. Все делайте согласно такой пошаговой инструкции:

  • Шаг 1. Приобретите листы OSB толщиной 12 мм и нарежьте их на равные части.
  • Шаг 2. Далее вам понадобятся доски, в которых нужно сделать фрезу «ласточкин хвост» посередине доски, глубиной около 12-14 мм.
  • Шаг 3. Залейте специальный клей в отверстие и вставьте лист OSB.
  • Шаг 4. Чтобы быстро просушить участок, достаточно использовать обогреватель.

Главное при этом ни в коем случае не приобретать свежеспиленные или непросушенные доски, так как они могут непрогнозируемо повести себя в долгосрочной перспективе.

Высоту балки рассчитывайте по такому принципу:

  • Для листа с размерами 2440 мм оптимальным шагом балок будет 305, 406, 488 и 610 мм.
  • Для листа в 2500 мм рациональный шагом будет 312, 417 и 500 мм. А вот двутавровыебалки с шагом более 6 метров уже не применяют.

В заводских условиях двутавровые балки всегда фрезируются так, что прорезь у них получается как бы зауженой книзу, и лист OSB вклеивается в полку внатяг. Так лист и дерево прилегают наиболее плотно.

Для этого используется полиуретановый или меламиновый клей, а сам лист зажимают струбцинами и забивают еще дополнительно под углом 45 градусов по длине через каждые 20 см. На каждую такую балку уходит не более 2 часов, и уже через 6 часов ее можно устанавливать:

Соединяйте балки между собой при помощи специальных блок-вставок:

Вот небольшой видео-урок, как вставлять лист в древесину:

И наконец, самый ответственный этап! Изготавливая деревянные двутавровые балки для строительства своего дома, еще задолго до их монтажа вам нужно точно просчитать пустоты в перекрытиях – для будущей прокладки инженерных коммуникаций. Конечно вы будете проводить сантехнические трубы, электрические кабеля и инженерные системы. И здесь важно определеть все изначально правильно, чтобы потом не допустить ослабление перекрытия.

Сверление отверстий для коммуникаций

А теперь также подойдем вплотную к такому важному вопросу, как правильно сверлить двутавровые деревянные балки. Дело в том, что это необходимо делать еще на земле – до монтажа. И здесь важно соблюсти все правила, иначе даже небольшие отверстия способны ослабить балку по всей длине.  Где именно могут располагаться сквозные отверстия в балках перекрытия зависит от того, по какой технологии они были произведены.

Так, у двутавровых балок отверстия должны быть не более 40 мм. Располагать их разрешено практически в любом месте между таврами, но только не ближе 150 мм к торцу балки или опоры на несущий элемент. Идеально, если такие отверстия будут располагаться прямо по центру относительно полок, а не выше или ниже. А максимально допустимый диаметр отверстия 10 см.

Кроме того следите за тем чтобы расстояние между соседними отверстиями было в 2 раза больше диаметра самого большого из них.

Узлы крепления балок со стеной

Если вы подготовили балки правильно, можете смело приступать их монтажу:

Вот основные узлы крепление двутавровых деревянных балок к стене:

В готовое перекрытие из деревянных двутавров вставьте утеплитель:

А теперь давайте разберем главные ошибки при изготовлении таких балок.

Ошибка №1. Покупка неподготовленной древесины

Если вы беретесь самостоятельно изготовить изготавить такое основание для перекрытия, помните, что в заводских условиях балки готовят по специальной технологии, используя только калиброванный сухой материал. Это позволяет полностью исключить возникновение перекручивания балок так называемым «вертолетом», которое нередко происходит при применении обычных деревянных балок и досок.

Вам наверняка будет интересно посмотреть на сам процесс заводского изготовления таких балок:

Ошибка №2.  Использование неподходящего клеевого состава

Нельзя для склейки элементов двутавровой балки использовать эпоксидную смолу. У нее достаточно слабая адгезия конкретно в древесине, и придется выжидать немало времени, пока она затвердеет. А вот полиуретановый клей как раз подходит хорошо. Главное преимущество его в том, что он не горит и при этом сам термоактивен. Говоря простым языком, чем выше температура, тем крепче становится само изделие.

И уж точно нельзя использовать в качестве клея ПВА, ведь он совершенно не предусмотрен для применения в таких конструкциях.

Ошибка №3. Неправильное сопряжение балок

Речь идет о перерасходе балок. Дело в том, что в отличие от обычных деревянных балок, двутавры не крепятся внахлест. Для их крепления необходимо приложить балки встык и закрепить при помощи перфорированных пластин. Но не перфорированной лентой, применение которой потом приведет к опрокидыванию балки! Причем место установки перфорированных пластин определяется точными инженерными расчетами.

Ошибка №4. Применение не тех крепежных элементов

Еще одна популярная ошибка – это крепление двутавровых балок к стене и заделка их места монтажной пеной. А на самом деле использовать можно исключительно специальные закладные элементы.

Нельзя также применять слабые кронштейны, ведь после этого уже нельзя будет гарантировать несущую способность такого перекрытия и существует риск обрушения всей конструкции.

Не крепят двутавровые балки также обычными саморезами. Ведь сам по себе саморез – это не конструкционный элемент, и он не рассчитан выдерживать повышенную нагрузку, и используется только для крепления легких и не несущих конструкций.

Обратите внимание и на размер кронштейна, достаточность его высоты. Соотношение высоты кронштейна и балки должно стремиться к единице, то есть быть почти одинаковым. Чем меньше кронштейн – тем хуже.

Ошибка №5. Задействование посторонних элементов

Неправильно также использовать дополнительные элементы, которые не были предусмотрены конструкцией. На самом деле стандартное крепление двутавра достаточно жесткое, и еще как-то закреплять его нет необходимости.

Мы подготовили для вас иллюстрацию, которая поможет разобраться с самыми типичными ошибками монтажа таких балок:

Следуйте нашим советам – и у вас все получится!

krovgid.com

Деревянные двутавровые балки перекрытия своими руками

С ростом индивидуального строительства двутавровые балки перекрытия стали обретать все большую популярность в частном секторе. Их преимущества – отдельная тема, но один из плюсов опор этого типа отметить стоит. В отличие от металлических аналогов, двутавровые балки из древесины можно изготовить своими руками. Как это сделать, подробно рассматривается в данной статье.

Сфера применения деревянных двутавров не ограничивается лишь обустройством перекрытий. Они широко используются при возведении каркасных строений, монтаже настилов, перегородок и опалубок. Зная технологию и ряд особенностей промышленного производства таких изделий, можно изготовить образец любого типоразмера, под конкретное использование.

Ведь сделать двутавровую балку своими руками – значит, решить ряд проблем. Во-первых, с транспортировкой габаритной продукции. Во-вторых, с подгонкой ее по месту, так как покупные экземпляры могут в точности и не подойти.

Автор сразу оговаривает, что вникать в такие детали, чем и как сделать выборку древесины для получения пазов в заготовке и ряд других нюансов совершенно бессмысленно. У каждого хозяина свой собственный опыт, возможности и инструмент. Поэтому акцент – на домашнюю технологию сборки двутавровых балок, полный цикл их изготовления своими руками. Примеры заводских опорных образцов – на рисунке.

Это не все, что предлагает рынок, но конструктивные особенности двутавров и их основные типоразмеры понятны.

Выбор материалов

Деревянные балки – понятие обобщенное. Для изготовления двутавра используется не только цельная древесина, но и изделия на ее основе (плитные, листовые, слоеные, прессованные и так далее).

Опорные части балки

Только брус. Благодаря правильной геометрии такие заготовки – один из лучших выборов для производства балок двутавровых. Другое дело – какой именно брус? Так как для опорного элемента первоочередное значение имеет прочность, то лучше ориентироваться не на профилированные заготовки, а на клееные. Разница между ними хорошо изложена здесь.

Отдельно следует остановиться на породе дерева. На эту тему рассуждать можно много, описывая плюсы и минусы той или иной древесины. Автор рекомендует для сборки двутавровой балки использовать лиственницу или изделия, которые изготовлены на ее основе.

Достаточно вспомнить, что именно это дерево всегда применялось для закладки нижних венцов срубов. Причина в том, что частично вбирая влагу, оно становится еще прочнее. Собственно, что и требуется, если думать о надежности и долговечности опорного элемента.

Стойка балки

Если собирать двутавр своими руками, то лучшее решение (хотя и не единственное) – плиты OSB или листы фанеры (многослойной). Здесь необходимо учитывать, о каком именно перекрытии идет речь. Если нагрузка незначительная, то можно обойтись более дешевыми листами ФК. Для возведения массивных конструкций однозначно – плиты ориентировано-стружечные, так как они намного прочнее.

Клей

Рекомендация простая – если речь идет о монтаже перекрытий или иных конструктивных элементов в жилом строении, то при выборе клея для древесины следует обратить пристальное внимание на его компонентный состав. Чем меньше токсичных веществ, тем лучше. Такие клеи имеют в маркировке обозначение ECO.

Порядок изготовления деревянной балки двутавровой

Подразумевается, что материалы просушены, отбракованы и готовы к использованию.

Планки

Наиболее важный технологический этап. От того, насколько точно произведена разметка, зависят долговечность двутавровой балки и ее способность держать расчетную нагрузку. Даже малейший перекос стенки будет иметь самые негативные последствия. Выборка древесины в брусе должна вестись строго по осевой линии заготовки. Это и учитывается при разметке деревянной детали под двутавровую балку. Причем независимо от линейных параметров планки.

Часто встречающийся вопрос – какова глубина паза в брусе? Здесь нужно ориентироваться на габариты стенки. Рекомендуемая выборка дерева – порядка 10% от длины двутавровой балки.

Стенка

Так как она устанавливается в пазы, подготовленные в брусе, соответствующие кромки листа (плиты) следует немного стесать.

Сборка двутавровой балки

Сам процесс изготовления, когда все грамотно организовано, много времени не занимает.

  • Промазка клеем пазов в планках.
  • Установка в заготовку, которая является нижней, листовой или плитной стенки.
  • Накладка бруса сверху, прижим и выравнивание.

Особенность работы

Необходимо не только добиться плотного прилегания всех частей двутавровой балки, но и избежать их перекоса в процессе высыхания клея. Для этого следует использовать любое «железо» с соответствующим профилем. Можно взять готовый швеллер по размерам планок, согнуть листовой металл, придав ему нужную форму. Останется лишь эти детали наложить на собранную двутавровую балку снизу и сверху и зафиксировать хомутами или обмотать веревкой, как кокон.

Практические рекомендации

  • Расчет параметров двутавровой балки в зависимости от нагрузки лучше доверить профессионалу. Собрать ее своими руками несложно, а вот самостоятельно определить необходимые параметры (к примеру, толщину, ширину заготовок) сможет лишь специалист в этой области. Сэкономив на оплате его услуг, впоследствии можно потерять значительно больше на капитальном ремонте.
  • Не следует использовать изделия, изготовленные по единому шаблону, для разных условий применения. Опять-таки, из-за возможных отличий по предельной нагрузке.
  • Покупная древесина, даже промышленной осушки, характеризуется определенным уровнем влажности. Перед тем, как приступать к «конструированию» двутавровых балок и их сборке своими руками, пиломатериалы следует некоторое время выдержать в условиях, где они дополнительно просохнут. В противном случае есть риск, что после установки опорного элемента его поведет, а вместе с ним и всю конструкцию.
  • Производительность можно существенно повысить, если правильно организовать работу по изготовлению двутавров. Независимо от размеров балок, все они имеют идентичную конструкцию. Следовательно, целесообразно процесс подготовки разбить на несколько этапов. Например, раскрой материалов, шлифовка образцов, их обработка препаратами (антипирены, антисептики) и так далее. При выполнении однотипных операций экономия времени налицо. В этом случае на изготовление одного двутавра уйдет минут 15, не больше.
  • Решение использовать для стенки доску – не совсем правильное. Рекомендованные выше материалы из фрагментов дерева (фанера, OSB) в процессе изготовления подвергаются «горячему» прессованию. Значит, характеризуются большой плотностью. А вот о древесине такого не скажешь. Поэтому доска при сборке двутавровой балки используется крайне редко – при небольшой высоте изделия, и то, по необходимости. Причем берутся только плотные породы, а они стоят довольно дорого. Да и их защита от впитывания влаги потребует более интенсивной обработки. Вывод – такое решение экономически неоправданно.

Собственно, ничего сложного ни на этапе подготовки, ни в процессе сборки двутавровой балки своими руками нет. Если инженерные расчеты сделаны грамотно, с учетом всех особенностей эксплуатации, то самодельный опорный элемент получится ничуть не хуже заводского. А главное – в точности подойдет по месту установки.

woodguide.ru

Двутавровая деревянная. Как сделать деревянные двутавровые балки перекрытия своими руками — инструкция и чертежи

Постройки, которые возводятся каркасным методом, становятся все более популярными. Каркасный метод позволяет сэкономить на строительстве, так как считается недорогим. Сроки работы тоже сокращаются. Двутавровая балка или двутавр – это незаменимый помощник в сфере строительства. Благодаря данной статье, вы получите полезную информацию о технологии изготовления, а также узнаете, как сделать балки двутавровые деревянные без посторонней помощи.

Даже с учетом приемлемой цены, многие пользователи задаются вопросом: а не лучше ли изготовить двутавр самостоятельно? Во-первых, вам не нужно будет платить деньги за его транспортировку, во-вторых, с подгонкой в месте установки тоже не возникнет проблем. Давайте подробнее рассмотрим, как выглядит производство деревянных двутавровых балок в домашних условиях.

Какой материал выбрать?

Тот факт, что балки делаются из дерева, известен всем. Но какая именно древесина подойдет? Как показывает практика, лучше всего брать деревянный клееный брус. Он хорош тем, что меньше всего подвержен деформации. Конечно, исключить влагопоглощение невозможно. Однако по сравнению с другими видами деревянных заготовок, брус действительно почти не впитывает жидкость.

Вопрос выбора породы также остается открытым. Чтобы ответить на него, достаточно вспомнить, как сооружали дома наши предки. Особое внимание уделяли нижнему венцу, который нужно было оградить от воздействия влаги. Чаще всего для сруба брали лиственницу. В отличие от других пород (в том числе хвойных), лиственница содержит особую смолу, придающую уникальные свойства материалу. При намокании прочность дерева только повышается.

Стойку можно сделать из осб либо фанеры. В продаже встречается двутавровая деревянная балка в другом исполнении. Но если работы по изготовлению будут проводиться в домашних условиях, ориентируйтесь на указанные выше материалы. ОСБ несколько прочнее и долговечнее, так как имеют особый структурный состав.

Как ни странно, но мало кто обращает внимание на такой материал, как клей. А зря. Разновидности этого вещества отличаются друг от друга не только качеством, но и токсичностью. Обязательно учитывайте этот факт, когда будете покупать клей. Перед приобретением ознакомьтесь с его составом, особенно если монтаж будет проводиться в жилом строении. Чем меньше в составе «химии», тем лучше.


Технология производства балок

В отличие от металлических балок, двутавр выполняется по совершенно другому принципу. Ни сварка, ни литье не применяются. Деревянные балки собираются подобно конструктору из таких элементов: верхняя планка, нижняя планка, стенка. Каждый элемент изготавливается отдельно. Наличие пазов упрощает процесс сборки, для дополнительной фиксации используется клей.

Практически все производители в процессе изготовления используют следующие виды станков и насадок:

  1. Фрезеровочный станок. Позволяет выполнить канавку под крепление (до 10% длины балки). Естественно, позволить себе фрезер может далеко не каждый частный пользователь. Заменить его можно циркулярной либо ручной дисковой пилой.
  2. Станок для нарезки. Важно не только нарезать заготовки по размерам, но и выполнить максимально точные срезы под углом 45 градусов.
  3. Установка для склейки. Упрощает и существенно ускоряет процесс нанесения клея перед сборкой.
  4. Пресс для склейки. Когда сборка закончена, готовое изделие сушится под прессом. 5 минут будет вполне достаточно.


Сборка двутавровой балки

Производство начинается с отбраковки и тщательной просушки древесины. Когда материал готов к использованию, можно приступать:

  1. Изготовление планок. Пожалуй, важнейший технологический этап. От точности разметки будет зависеть надежность и долговечность балок, их способность выдерживать расчетную нагрузку. Нельзя допускать даже минимального перекоса стенки. Выборка ведется строго по осевой линии заготовки. Этот нюанс нужно учитывать и при разметке деталей под двутавровую балку, независимо от параметров самой планки.

Многие пользователи интересуются: какой должна быть глубина паза? Наш совет – ориентируйтесь на габариты стенки. Рекомендованная выборка – около 10% длины двутавровой балки.

  1. Стенка. Поскольку она монтируется в пазы бруса, соответствующие кромки необходимо стесать. Процесс сборки достаточно простой и сводится к промазке пазов клеем, установке в заготовку и накладке бруса сверху. Прижали, выровняли – готово!


В чем особенность работы?

Важно не только добиться прилегания всех элементов друг к другу, но и исключить любые перекосы, пока клей будет подсыхать. Советуем взять любое «железо» с подходящим профилем. Например, швеллер под размер планок. Листовой металл сгибается, ему придается нужная форма. Остается только наложить детали на двутавровую балку снизу, а сверху зафиксировать веревкой или хомутом.

  1. Мы специально обошли стороной расчет параметров двутавровой балки. Собрать ее самостоятельно действительно несложно, а вот рассчитать нагрузку под силу только профессионалам. Определить требуемую толщину, ширину сможет только опытный специалист.
  2. Всегда выполняйте осушку древесины перед сборкой. Если этого не сделать, после монтажа опорный элемент может «повести», а с ним и всю конструкцию.
  3. Использовать доску вместо фанеры или OSB не рекомендуется. Упомянутые выше материалы поддаются горячему прессованию, а значит, они гораздо плотнее.

Таким образом, нет ничего сложного ни в подготовке, ни в сборке двутавровых балок своими руками. Главное – сделать грамотные инженерные расчеты, учесть все особенности эксплуатации.

Двутавровая балка, как вид фасонного проката, с момента своего появления признана одним из самых крепких конструкционных элементов, поэтому ее применение в строительстве и машиностроении так распространено. Изначально двутавр выполнен из низколегированной стали, иногда из углеродистой, но прочность ему обеспечивает совсем не материал, а специфическая, до мелочей продуманная форма профиля.

Инженерные особенности двутавровой балки

применяя деревянный двутавр, можно одновременно решить сразу несколько задач

Применение двутавровой балки из металла определяется ее габаритами и способом изготовления, но спектр использования того инженерного элемента чрезвычайно широк — от строительства жилищного, до крепления шахтных тоннелей, строительства мостов, колонн, даже космических пусковых установок.


Двутавр обладает высочайшей прочностью на изгиб, кручение и сжатие, благодаря чему может выдерживать огромные нагрузки как вертикальные, так и горизонтальные.


Огромные возможность каркасного жилищного домостроения позволили наладить устройство недорогих и надежных домов, выполненных полностью из дерева и древесных материалов. Но двутавровая балка и здесь нашла себе место, правда уже не в металле, а в дереве. Практика и расчеты показали, что двутавр имеет большую стойкость к кручению, чем брус прямоугольного или квадратного сечения, а к тому же позволяет экономить дорогую древесину. Но при этом здание остается таким же экологически чистым, а двутавровая деревянная балка легкой, прочной и доступной.

Двутавровая деревянная балка для перекрытия


Деревянное строительство становится популярнее год от года и все чаще инженеры-строители применяют в разработках именно деревянную двутавровую балку. Она отлично вписывается в технические требования по прочности, а по легкости и стабильности ей равных практически нет. По крайней мере, среди натуральных материалов. Применяют деревянный профиль во многих случаях, но по ряду причин самыми популярными стали:


ptk-granit.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
