Чертеж автосервиса: Проект предприятия автосервиса легковых автомобилей

планировка автосервиса — Чертежи / Схемы — Портфолио

Описание:
1. ПРОЕКТИРОВАНИЕ АВТОСЕРВИСОВ с учетом технологии работ, особенности бизнеса, норм проектирования и опыта эксплуатации объектов автосервиса (опыт работы в автосервисе 20 лет, опыт руководства СТО с 2002г, опыт владения СТО с 2012г, опыт участия в проектировании СТО с 2008г). Работаю в Архикаде, чертежи, объемно-планировочные решения, 3D виды.

2. КОНСУЛЬТИРОВАНИЕ

Консультирование заказчика по выбору услуг автосервиса, организации постов и структуры, определение рисков и возможностей

3. УСЛУГИ СТО/ ТРЕБОВАНИЯ

Выбор перечня оказываемых услуг. Определение требований к выбранным услугам в разрезах

— требования к оборудованию и оснащению участка

— требования к средствам измерений

— требования к персоналу

— требования к технологии

— требования к нормативной документации

— требования санитарных норм и правил.

4.ПРОЦЕССЫ и КОНЦЕПЦИЯ ПЛАНИРОВОЧНОГО РЕШЕНИЯ.

Предоставление вариантов планировки помещений и размещения основного оборудования (в течение 5-7 рабочих дней Заказчик вносит любые изменения и варианты).

5. ПРОИЗВОДСТВЕННЫЙ ПОТЕНЦИАЛ и СТРУКТУРА ОРГАНИЗАЦИИ

Определение структуры организации и расчет количества работников. Определение требований к размерам и оснащению бытовых помещений. Расчет производственного и финансового потенциала производства при нормативной загрузке.

6. ЭКСПЛИКАЦИЯ и ПЛАНИРОВКА 2D.

План помещений c размещением основного оборудования. Обоснование планировочных решений с учетом требований норм проектирования, санитарных норм.

7. ЧЕРТЕЖИ ПОМЕЩЕНИЙ

Выполнение чертежей помещений с размерами.

8. ПЛАНИРОВКА 3D. Виды помещений (без дизайна) в 3D.

9. ОСНАЩЕНИЕ и ЗАТРАТЫ

Подготовка спецификации по оснащению. Выбор оборудования, инструмента, средств измерения для оказываемых видов услуги с разделением по участкам и подбором рыночной стоимости: подъемники, приборы, средства измерения, станки, инструмент, определение ориентировочной рыночной стоимости оборудования

10. МОНТАЖНАЯ СХЕМА. Позиционирование подъемников и основного оборудования относительно стен в производственных помещениях с учетом требований НТД, норм проектирования, габаритов и радиусов поворота ТС.

11. ПНЕВМОСЕТЬ. План-схема организации пневмосети с указанием мест расположения компрессора, блоков подготовки воздуха и точек доступа (подключения) пневматического оборудования Предварительный расчет потребления сжатого воздуха оборудованием мастерской и выбор объема ресивера компрессора.

12. ЭЛЕТРОСЕТЬ. План-схема организации энергоснабжения оборудования мастерской с указанием точек подключения и рабочего напряжения потребителей. Предварительные расчеты потребления электроэнергии производственным оборудованием автосервиса.

13. МЕСТНАЯ ВЕНТИЛЯЦИЯ. План-схема организации вытяжной вентиляции для отработавших газов с рекомендациями по выбору типа оборудования.

14. ТЕРРИТОРИЯ. План территории автосервиса с обоснованием расположения и количества парковочных мест, зданий и схемы движения автомобилей.

15. ОТЧЕТ. Подготовка, оформление и предоставление отчета.

Проект автосервиса с участком ремонта ходовых систем автомобилей

Регистрация

2. Главная
3. Дипломные работы
4. Техническое обслуживание, ремонт, сервис
5. Сервисное обслуживание

Добавить работу





Код: 01.01.06.02.42

---

Разместил: Киселев Вадим

---

Чтобы скачать работы – Зарегистрируйся и поучаствуй в развитии сайта

Как тут скачать?

Закрыть работу?

Поиск по словам: Участок, Ремонтная мастерская, Ремонт, Ходовая часть, Автосервис, Капитальный ремонт

Пояснительная записка (в программе Word) 96 с. , 10 рис., 15 табл., 14 источника
Чертежи (в программе Компас) 8 листов
ВУЗ КАЗАНСКИЙ ГОСУДАРСТВЕННЫЙ ТЕХНИЧЕСКИЙ УНИВЕРСИТЕТ ИМ. А. Н. ТУПОЛЕВА

• Содержание
• Состав чертежей
• Описание

Содержание

 Введение
1 Проект автосервиса
1.1 Расчёт технологический автосервиса
1.2 Расчёт объёма работ на год
1.3 Расчёт числа персонала
1.4 Подбор оборудования технологического и вспомогательного
1.5 Планировка помещения
1.6 Обоснование экономическое предприятия автосервиса
2 Расчет коммуникаций
2.1 Разработка системы отопления
2.2 Разработка системы вентиляции
2.3 Разработка систем канализации и водоснабжения
2.4 Разработка системы освещения

2.5 Разработка системы электроснабжения
3 Часть технологическая
3.1 Регулирование развала колёс
3.2 Регулирование схождения колёс
5 Часть специальная
5.1 Определение подвески
6 Безопасность жизнедеятельности
Заключение
Список библиографический



Состав чертежей

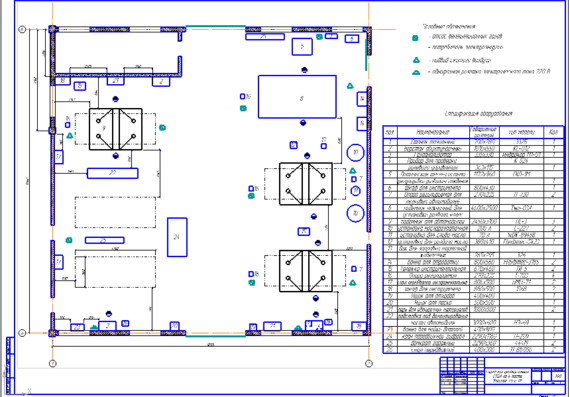

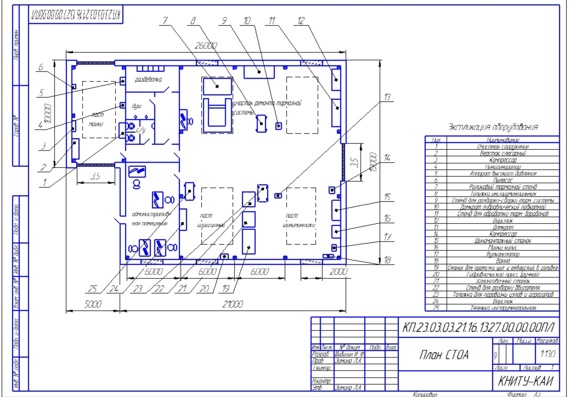

1. План внутреннего водопровода и канализации (А1
2. Чертеж плана вентиляции здания автосервиса А1
3. Генеральный план территории предприятия автосервиса А1
4. Плакат показателей экономических А1
5. Монтажный чертеж снятия и установки передней подвески автомобиля ВАЗ-11183 А1
6. План размещения оборудования А1
7. Схема разводки отопления здания А1
8. План освещения здания сервиса и системы энергоснабжения А1

Описание

Проектирование и расчет обслуживания технического включает в себя расчеты объема работ на год и численности персонала, которая необходима дня работы станции обслуживания технического.

Представлена структура персонала автосервиса. Выполнен расчет необходимого количества постов. Осуществлен подбор оборудования как технологического, так и вспомогательного. Приведена ведомость применяемого оборудования. Составлена планировка помещений и их чертежей. Дано обоснование экономическое предприятия автосервиса. Определены: срок окупаемости, затраты (зарплата, на материалы и покупные комплектующие изделия, общехозяйственные и общепроизводственные расходы, оборудование), чиста прибыль, требуемые инвестиции. Полученные данные сведены в таблицу.

При выполнении проектирования и осуществлении расчета здания автосервиса производится расчет системы «жизнеобеспечения» здания. Система отопления определяется на основании теплопотерь и необходимого количества секций отопителя с последующим их размещением. Система вентиляции спроектирована для организации и ведении регулирования воздухообмена, а также обеспечивает удаление из помещения воздуха загрязненного и подачи в место него свежего.

Система водоснабжения и канализации определена и разработана для обеспечения условий санитарных. Для создания комфорта светового, а также точек питания электричеством разработаны и просчитаны системы электроснабжения и освещения.

В специальной части определена подвеска. Описано назначение, требования к конструкции, рассмотрена классификация подвесок. Построена упругая характеристика подвески. Рассчитана нагрузка на упругий элемент и прогиб. Выполнен расчет упругих элементов подвески. Рассмотрены листовые рессоры. Произведен прочностной расчет амортизаторов.
В разделе безопасность жизнедеятельности рассмотрены техника безопасности в процессах производственных. Определено воздействие шума и вибрации. Описаны: чрезвычайные ситуации, электробезопасность, профессиональные заболевания, загазованность воздуха в рабочих зонах.

В части графической дипломного проекта представлены следующие чертежи: плана внутреннего водопровода и канализации, плана вентиляции здания, плана генерального, показателей экономических, снятия и установки передней подвески автомобиля ВАЗ-11183, размещения оборудования, плана разводки отопления здания, плана освещения здания и системы энергоснабжения.
