3Д принтер строит дом: 17 реальных зданий, напечатанных на 3D-принтере — Будущее на vc.ru

Содержание

17 реальных зданий, напечатанных на 3D-принтере — Будущее на vc.ru

Технологии 3D-печати развиваются чрезвычайно быстро и используются в самых разных сферах жизни человека.

В последнее время большое внимание уделяется печати зданий, и напечатанные дома все чаще появляются в последние годы в разных странах мира — в США, Саудовской Аравии, Мексике, Франции, России, ОАЭ и других. Я подготовил список существующих на 2020 год зданий, возведенных методом строительной 3D-печати.

Что собой представляет 3Д-принтер для строительства.

Существующие на сегодняшний день строительные 3D-принтеры, отличаются конструкциями и методами возведения стен. Наиболее часто встречаются принтеры портальной конструкции, двух- и четырех- опорной конструкции, на базе руки-манипулятора или циркульной конструкции. Оборудование позволяет создавать малые архитектурные формы и элементы сооружений для последующей их сборки на месте, либо позволяют печатать здание целиком на строительной площадке. Высота и размеры печатаемого здания зависят от технических характеристик используемого принтера.

Как происходит процесс печати.

Экструдер выдавливает быстротвердеющую бетонную смесь с различными добавками. Каждый последующий слой наносится поверх предыдущего, благодаря чему образуется вертикальная конструкция. Бетонные слои, находящиеся снизу, таким образом, уплотняются, тем самым растёт их способность выдерживать следующие слои, а значит, и весь вес конструкции. Для упрочнения конструкции производится ее армирование, которое может быть как вертикальным, так и горизонтальным. Укладка горизонтального армпояса производится между слоями, вертикальную арматуру устанавливают по окончании затвердевания состава, а затем заливают бетоном.

Преимущества 3D печати перед другими методами строительства.

Изготовление конструкций 3D-принтером открывает большие возможности для предприятий строительной и смежных отраслей. Практическое применение выявило следующие преимущества аддитивного производства:

  • Снимает ограничения с фантазии дизайнеров и архитекторов, проектирующих здания, так как даёт возможности, не доступные при строительстве привычными нам методами.
  • Высокая скорость возведения зданий и сооружений.
  • Полная автоматизация процесса.
  • Низкое энергопотребление оборудования.
  • Значительная экономия в сравнении с классическими методами строительных работ за счёт снижения затрат на оплату труда персонала и энергоресурсы и ускоре

Строительные 3D-принтеры и наш опыт работы с ними / Блог компании Top 3D Shop / Хабр


3D-печать в строительстве


Строительные 3D-принтеры представляют собой инженерные устройства, создающие конструктивные элементы зданий, малые архитектурные формы или целые строения послойно — так же, как любой 3D-принтер печатает объекты из пластика или другого материала.


От обычного 3D-принтера строительный отличается используемым материалом и размерами — рабочей поверхностью ему служит участок стройплощадки или цеха, а печатает он цементной смесью.
Есть и конструктивные отличия, обусловленные спецификой материала — в частности, в строительном 3D-принтере нет необходимости в нагревающем элементе. Такие аппараты позволяют быстро и без лишних сложностей печатать объекты почти любых заданных форм, для обычного серийного строительства просто невозможных, с использованием стандартных смесей.

Начало


Нам интересно любое перспективное применение 3D-принтеров, так что, как только в сети начала появляться информация о применении 3D-печати в строительстве, мы оперативно нашли занятых этим людей и договорились о сотрудничестве. Особенно приятно было узнать, что в России есть компании, основательно занимающиеся строительными 3d-принтерами, и производят очень качественный продукт.

В России пионером 3D-печати в коммерческом использовании стала фирма СпецАвиа. Её персоналом был разработан и опробован прототип строительного 3D-печатного аппарата и осуществлена пробная печать.


Мы договорились о сотрудничестве, и командировали сервисного инженера в Ярославль для обучения, где тот узнал много полезного. В программу обучения вошли, в частности:

  • Краткий вводный курс по интерфейсу и функционалу управляющего софта
  • Инструктаж по алгоритму работы в программе SheetCam, конвертирующей файлы в послойный формат воспринимаемый принтером
  • Инструктаж по управлению принтером в программе Mach 3, непосредственно в процессе печати
  • Калибровка — выставление нулевых точек в разных областях печатного поля
  • Регулировка подачи бетона во время печати
  • Инструктаж по эксплуатации и сервису механической части принтера
  • Решение возможных неисправностей
  • Подготовка рабочих смесей


Первые шаги на практике


Получив первый заказ в этой области, мы отправили нашего сотрудника к покупателю — в Казахстан, для установки первого строительного 3D-принтера S-6045 и обучения персонала заказчика работе с ним.

Перед отправкой оборудования необходимо убедиться в надежности упаковки. Транспортные компании не всегда бережно обращаются с грузами, лучше лишний раз не рисковать — в нашем случае, при перевозке лишь отошло несколько контактов, но и это стоило нервов и нескольких часов времени, о чём ниже. Если же при перевозке что-то сломается, издержки могут быть значительно серьезнее.


В первые дни командировки наш сотрудник сверял комплектность доставленного оборудования, производил замеры помещения для расчета установки, согласовывал с представителями заказчика расположение будущего принтера, вводил их в курс запланированных работ и начал установку.
Была сделана разметка под установку и высверлены отверстия в полу под стойки.
После проведения подготовительных работ и установки стоек настала очередь монтажа несущих балок. Элементы конструкции весьма увесистые и для такой работы нужно несколько человек, о чём тоже лучше договориться с заказчиком заранее, иначе неизбежны проволочки. Люди, в конце концов, нашлись и всё было сделано.
Ещё одна сложность, которая может возникнуть при установке строительного 3D-принтера — неровный пол. При отсутствии ровной плоскости качество печати вряд ли будет хорошим. Очевидный выход из этой ситуации — выравнивание пола, — на этапе установки принтера вряд ли возможен. На это просто нет времени.

Именно такой сюрприз, а именно — значительный крен пола, мы и обнаружили проведя нивелировку.


Было решено сварить рамки из стального профиля, которые компенсировали бы неровность.
Это тоже заняло некоторое время. В конце концов, был привезен необходимый профиль, должным образом нарезан и сварен.
Для установки выравнивающих рамок, смонтированные уже стойки с балками пришлось поднимать строительным краном.
Были смонтированы суппорты и подшипники для них, после чего пришла очередь портальной балки. Тут снова пригодилась помощь строительного крана, но с ним пришлось повозиться — из-за конфигурации помещения и особенностей конструкции крана, пришлось подниматься к потолку и отключать концевики, ограничивающие его, крана, подвижность. Потолок там около 15 метров.
Монтаж стрелы экструдера и управляющих ею эксцентриков занял некоторое время — сварные швы на самой стреле мешали соединению со стыковочными пазами платформы. Пришлось выравнивать с помощью болгарки.
На заключительном этапе были подтянуты все соединения, смонтирован экструдерный бункер и опциональная часть конструкции — бетономешалка.
Подключение цепей питания и управления не сразу прошло гладко. Однако, на письмо с запросом, отправленное в Ярославль, в СпецАвиа отреагировали оперативно, предоставив все необходимые рекомендации по подключению, несмотря на закончившийся уже рабочий день.
В ходе проверки выяснилось, что при транспортировке отошли контакты на одной из плат системы. После восстановления контактов всё заработало.
После подключения и проверки соединения были смонтированы пресс-масленки на все подшипники, защитные щитки эксцентриков стрелы и комплектные таблички, на чём непосредственно монтаж и завершился.
Далее — установка и настройка программного обеспечения, проверка функционала. Монтаж подложки для свисающих проводов соединяющих подвижные части — она не предусмотрена комплектом поставки, но мы идем навстречу клиентам.
Обучение персонала заказчика обращению с принтером в процессе пробного запуска.
Заказчик решил испытать смесь собственного авторства, вопреки нашим рекомендациям. Что ж, хозяин — барин. Раствор, вполне ожидаемо, пополз. Однако, сам принтер работает штатно и к нам никаких претензий нет.
В процессе обучения персонала клиента работе с программным обеспечением, мы хотели продемонстрировать работу 3D-принтера с правильной смесью, но ингредиентов для новой смеси не оказалось.

Кстати, о смесях:

Обучение персонала и сдача объекта прошли максимально позитивно. Представители заказчика остались полностью удовлетворены поставленным и установленным оборудованием и довольны сотрудничеством.


Это был полезный опыт. Мы обозначили для себя несколько граблей, на которые второй раз уже не наступим — а это сделает дальнейшую работу приятнее и эффективнее. Несомненно, строительное 3D-печатное оборудование — это очень интересная область деятельности, как в части получаемого результата, так и в том, что требует максимум изобретательности и нестандартного подхода от занимающихся ею.

Подписывайтесь на наш телеграм-канал с отборными кейсами роботизации и автоматизации со всего мира: https://tglink.ru/easy_robotics

В России напечатали первый жилой дом из бетона за 594 000 руб / Хабр

Более 70 лет назад в США создали первую машину для быстрой (24 часа) заливки домов из бетона, которую спроектировал инженерный гений Роберт Гилмор ЛеТорно. Вот видео от 1946 года. Вообще, этой идее Томаса Эдисона более 100 лет (патент). За десятилетия технология печати из бетона изменилась, начали применять полноценную 3D-печать по индивидуальным проектам. Сейчас такие домики выглядят гораздо симпатичнее. Например, в феврале 2017 года жилой дом отпечатали в подмосковном Ступино на строительном принтере Apis Cor. Это первый дом в РФ, отпечатанный целиком, а не собранный из отпечатанных панелей.

Площадь здания 38 м². Общая стоимость строительства «под ключ», включая фундамент, стены, перекрытия, кровлю, электропроводку, двери и окна, наружную и внутреннюю отделку, составила 593 568,19 руб (подробная смета), но это без стоимости работ некоторых специалистов.


Принтер вполне мобильный. Погрузчик привозит его в кузове — и устанавливает на подготовленный фундамент в месте строительства.

Принтер подключается шлангом к большой бетономешалке, то есть автоматической системе замешивания и подачи смеси. Выглядит это примерно так.

Затем начинаются работы. Все работы по строительству дома заняли в Ступино примерно два месяца. Проект начали в декабре 2016 года, закончили в феврале 2017 года. Рекламируемые 24 часа — это лишь чистое машинное время работы принтера Apis Cor. Его включали на разных этапах для печати самонесущих стен, перегородок и ограждающих конструкций здания.

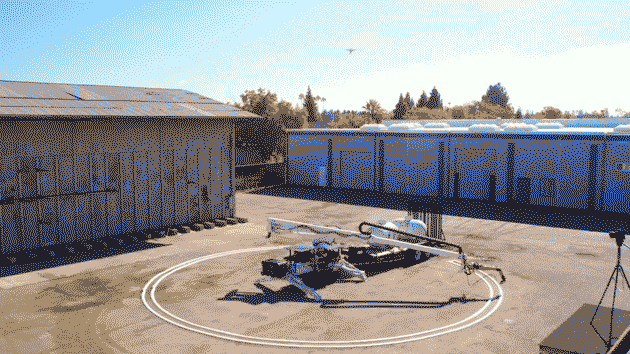

У устройства интересная конструкция. Он располагается на подвижном кронштейне в центре и печатает вокруг себя, постепенно поднимаясь. После завершения печати стеновых конструкций его извлекают краном — и он продолжает трудиться снаружи.

Сам прибор в процессе потребляет 8 кВт, так что нужно обеспечить его электричеством на время строительных работ.

Стоимость печати домика из бетона заметно дешевле возведения обычной «коробки» из блоков.

Вдобавок, у таких домов масса дополнительных преимуществ, что делает их действительно уникальными.

1. Практически произвольная форма стен. Закруглённые стены с любыми углами. Здесь идеальная точность строительства, пьяный каменщик точно не запорет вам проект. Принтер имеет встроенную систему автоматического выравнивания по горизонту и систему стабилизации.

2. Стены сразу после обработки готовы под покраску декоративной штукатуркой. Вы можете сами пройтись валиком за один день и покрасить дом в произвольные цвета, а затем перекрасить под настроение в любой момент. Не требуется оштукатуривание с уровнем и маячками. Налицо дополнительное удешевление отделочных работ. Это касается как внутренней, так и внешней отделки.

3. Форму стен, размер и расположение окон вы можете идеально запланировать с учётом окружающего пейзажа и освещённости. Кстати, есть предположение, что стены с одной стороны можно сделать чуть под наклоном, чтобы дополнительно увеличить освещённость. Впрочем, дизайнерская фантазия ограничивается доступными формами стеклопакетов, ведь здесь не обойдёшься обычными стёклами, нужно ставить двойные стеклопакеты, чтобы не замёрзнуть зимой.

Из недостатков, которые приходят на ум, можно упомянуть плоскую крышу.

Понятно, что разработчик гарантирует: кровля эффективно выдерживает высокие снеговые и эксплуатационные нагрузки. Но кажется, что на такой крыше может скапливаться стоячая вода со всеми вытекающими (точнее, не вытекающими последствиями). Чтобы такого не происходило, на кровле применяется специальная клиновидная теплоизоляция PIR Slope — готовый конструктор для создания нужных уклонов и контр-уклонов. Говорят, что осадки будут эффективно отводиться с поверхности кровли, но всё равно как-то необычно.

Как будет работать теплоизоляция между внутренней и внешней стенами — тоже интересно проверить. Сейчас застройщик экспериментирует с двумя спообами утепления: из засыпной крошки Logicpir на одной части дома (теплопроводнойсть 0,022 ВТ/м*К) и заливного полиуретанового состава на другой (0.023-0,025 ВТ/м*К). Утепление велось одновременно с печатью конструкций, что значительно увеличило сроки строительства.

Ну и маленькие размеры дома не каждому понравятся — всё-таки не каждый готов жить в однокомнатной квартире, маленькой студии. Хотя и такой вариант на 38 м² вполне сойдёт для жизни одинокому человеку. К тому же, как упоминалось, технология позволяет строить дома и большего размера.

Да, и для круглого дома телевизор придётся покупать вогнутый, если вы хотите играть в компьютерные игры на большом экране.

По этой технологии можно печатать и трёхэтажные дома, но они обойдутся гораздо дороже, чем $10 тыс.

Из других недостатков — ограничения по датам строительства. Применение бетонной смеси, используемой в качестве «чернил» возможно только при температуре от 5˚С выше нуля. Так что если не хотите ставить тент с обогревателем — то стройка зимой невозможна. В будущем обещают, что принтер научится работать с геополимерным бетоном из природных компонентов — таким материалом можно печатать при более низких температурах. К тому же он превосходит обычный бетон по другим параметрам.

В конце концов, в доме точно нет места для установки котла или другой системы отопления. Вероятно, единственный вариант для жизни зимой — электрообогреватель.

Смета первого дома вышла в районе $10 000, хотя в смете учтены работы не всех специалистов. В смете есть монтаж оконных и дверных блоков, отделка стен, окраска фасада, устройство водоотвода, устройство гидроизоляции, устройство теплоизоляции, но остальные работы никак не учтены. Вероятно, с этими работами дом «под ключ» выйдет в два раза дороже, то есть примерно $20 000.

Фундамент 14 819 руб
Стены 95 629,64 руб
Перекрытия, кровля 144 267,55 руб
Электропроводка 12 650 руб
Двери и окна 211 052 руб
Наружная отделка 46 250 руб
Внутренняя отделка 68 900 руб

Но подрядчик отмечает, что в этом показательном проекте применялись дорогие материалы. Если использовать более дешёвые материалы, то стоимость снизится примерно до $8100.

Авторы проекта из компании ГК ПИК и Apis Cor отмечают, что этот демонстрационный домик на территории Ступинского завода ячеистого бетона — первый в России жилой дом, отпечатанный целиком на принтере.

UPD: «Разбираем напечатанный дом»

13 ЛУЧШИХ СТРОИТЕЛЬНЫХ 3D-ПРИНТЕРОВ 2019 ГОДА


Строительный 3D принтер - это машина, которая может строить дома путем нанесения материала (бетон) слой за слоем. Используемый материал пастообразного типа, в данном случае бетон или земля, проталкивается через насадку слоями для печати зданий.
Бетонная 3D-печать в строительной отрасли помогает сэкономить время, усилия и материал если сравнивать с традиционными методами. Однако важно отметить, что 3D-принтеры еще не способны создать полностью функциональный дом, создать можно только каркас и стены другие элементы, такие как окна, электричество или сантехника, должны быть установлены отдельно. Бетонные 3D-принтеры также можно использовать для печати мостов, скамеек или просто наружных украшений.
Чтобы предоставить полный обзор рынка строительных 3D-принтеров, мы перечислили 12 лучших решений для строительной 3D-печати. Некоторые из них представляют собой уже доступные для продажи 3Д-принтеры, а другие все еще находятся на стадии запуска прототипа или представляют услуги по 3Д-печати для внешних конструкций.

КАК ПОСТРОИТЬ 3D ПЕЧАТНЫЙ ДОМ?

строительный 3d принтер

Строительные 3D принтеры используют технологию экструзии. Некоторые конструкторские 3D-принтеры похожи на настольные 3D-принтеры FFF / FDM, только большого размера (портальный стиль), тогда как другие состоят из вращающегося механического рычага.
В обоих случаях компоненты типа пасты, такие как бетон , используются в качестве нити накала. Материал выталкивается из специального сопла для формирования слоев. Говоря проще (очень), экструзия пасты похожа на использование мешка для раздачи глазури на торте.
Принтер создает основы и стены слой за слоем. Основание буквально является пластиной сборки принтера. Однако некоторые бетонные 3D-принтеры используются для 3D-печати кирпичных форм. После формовки кирпичи складываются друг на друга вручную (или с помощью роботизированной руки).
Преимущества строительной 3D печати
•    Экологичность : 3D печатные дома могут быть построены из экологически чистых материалов. Более того, некоторые строительные 3D-принтеры используют солнечную энергию и выделяют мало CO2.
•    Доступно : строительные 3D-принтеры могут строить доступное жилье, оказывая большую помощь людям в бедных регионах или после стихийных бедствий.
•    Масштабируемость : строительная 3D-печать снижает определенные затраты на строительство. Например, стоимость 1 квадратного метра стены с использованием традиционных методов строительства составляет примерно 75 долларов, тогда как для 3D-принтера Apis Cor house она составляет всего 27 долларов.
•    Эффективно : поскольку материалы по запросу печатаются в 3D, машины производят меньше отходов. Кроме того, строительные 3D-принтеры могут закончить фундамент дома менее чем за несколько дней, в то время как традиционные методы строительства занимают несколько недель или даже месяцев.
•    Гибкость дизайна : с помощью 3D-принтера можно легко создавать изогнутые стены и уникальные фасады
            Недостатки  3D-строительства
•    Дорогие начальные инвестиции : такие 3D-принтеры иногда могут стоить до миллиона долларов.
•    Частично построенные дома : строят только каркасы домов. Процесс 3D-печати обычно приостанавливается, чтобы вручную установить сантехнику, проводку и арматуру.
•    Грубый внешний вид : внешность большинства3Д-печатных домов не такая гладкая, как у традиционных домов.
•    Отсутствие сертификации : строительные площадки регулируются законами и существуют важные стандарты безопасности, которые необходимо соблюдать, что может быть затруднительно при использовании методов 3D-печати (различная повторяемость, стабильность размеров и т. Д.).

СТРОИТЕЛЬНЫЕ 3D ПРИНТЕРЫ: ОБЗОР

обзор строительных 3д принтеров


Мы делим строительные 3D-принтеры на три категории: 3D-принтеры для строительства домов, которые можно купить, прототипы бетонных принтеров и услуги 3D-печати бетоном.
Доступны домашние 3D принтеры

Принтеры "АМТ"

Принтеры "АМТ"

На фото: AMT S-6044 Long  и  AMT S-300

•    Размер сборки: 3,5 х 3,6 х 1 (минимум), 11 х 31 х 80 (максимум)
•    Материал : Бетон / Глина / Гипс
•    Страна : Россия

Оборудование производства «АМТ-СПЕЦАВИА» - цеховые и полевые портальные строительные 3D принтеры (COP-printers, Construction Objects Printing): и от малоформатных (для печати малых архитектурных форм) до больших (для печати зданий высотой до 30 этажей). Производительность от 0,5 до 2,5 куб/м в час, управление 2 человека. Принтеры «АМТ» способны печатать любыми видами бетона, глиной и гипсом.


BetAbram P1

BetAbram P1
•    Размер сборки : 1,6 х 8,2 х 2,5 м
•    Материал : Бетон
•    Страна : Словения
BetAbram - небольшая словенская команда, которая работает над созданием оборудования для 3D-печати с 2012 года. Их флагманский домашний 3D-принтер, BetAbram P1 , в настоящее время находится во второй версии и доступен с дополнительными печатающими головками: базовая, «Orto» для более гладких слоев, и вращающийся для большего количества возможностей дизайна.


COBOD BOD2

COBOD BOD2
•    Размер сборки : 11,98 х 45,07 х 1,53 м
•    Материал : Бетон
•    Страна : Дания
Этот конструкторский 3D-принтер работает быстро, развивая скорость до 18 метров в минуту. BOD2 является модульным и может быть адаптирован под различные размеры. COBOD является компанией 3D Printhuset.


Constructions-3D 3D Constructor

Constructions-3D 3D Constructor
•    Размер сборки : 13 х 13 х 3,8 м
•    Материал : Бетон
•    Страна : Франция
Constructions-3D является дочерней компанией французского ритейлера 3D-принтеров Machines-3D. Их машина 3D Constructor мобильна благодаря своим резиновым гусеницам и помещается в 20-футовый транспортный контейнер для удобной транспортировки с одной строительной площадки на другую.

CyBe Construction CyBe RC 3Dp

CyBe Construction CyBe RC 3Dp
•    Размер сборки : 2,75 х 2,75 х 2,75 м
•    Материал : Бетон
•    Страна : Нидерланды
CyBe RC 3Dp состоит из одного манипулятора с наконечником. Этот простой в использовании 3D-принтер способен достигать высоты до 2,75 метра, и для его работы требуется всего два человека.


ICON Vulcan II

ICON Vulcan II
•    Размер сборки : 2,6 х 8,5 х ∞ м
•    Материал : Бетон
•    Страна : Соединенные Штаты
ICON хочет революционизировать строительную область с помощью своего принтера Vulcan II. Весь процесс разработан таким образом, чтобы быть удобным для пользователя благодаря интерфейсу на основе планшета, а бетонная смесь ICON Lavacrete оптимизирована для облегчения печати.


MudBots Concrete 3D Printer

MudBots Concrete 3D Printer
•    Размер сборки : 1,83 х 1,83 х 1,22 м (минимум)
•    Материал : Бетон
•    Страна : Соединенные Штаты
MudBots - это производитель бетонных 3D-принтеров в США. Их самая маленькая модель (приблизительно 1830 x 1830 x 1220 мм) доступна по цене 35 000 долларов. Доступны также большие размеры сборки, достигающие 30 метров в длину.
По словам MudBots, их 3D-принтеры могут напечатать небольшой дом всего за 12 часов и снизить расходы на 70% по сравнению с традиционными методами строительства.

Stroybot2

Stroybot2
Размер сборки : 10 х 15 х 6 м
Материал : Бетон
Страна : Соединенные Штаты
StroyBot, также известный как 3D-принтер Rudenko, представляет собой универсальную мобильную систему для конструкторской печати, поставляемую в виде набора для сборки пользователем. В среднем он может напечатать дом площадью 100 квадратных метров за 48 часов (только стены).


WASP Crane WASP “Infinity 3D Printer”

WASP Crane WASP “Infinity 3D Printer”
•    Размер сборки : Ø 6,3 х 3 м
•    Материал : Бетон / Земля материалы
•    Страна : Италия
Crane WASP - это эволюция предыдущего строительного принтера WASP, BigDeltaWASP 12MT . Этот конструктор с открытым исходным кодом является модульным, и несколько принтеров Crane могут работать вместе на одном проекте, что дает теоретически бесконечные возможности 3D-печати.

Бетонные принтеры рабочие проекты


Apis Cor 3D printer

Apis Cor 3D printer
•    Размер сборки : 8,5 х 1,6 х 1,5 м
•    Материал : Бетон
•    Страна : Соединенные Штаты
Apis Cor, 3D-строительная компания, базируется в Сан-Франциско и утверждает, что сможет напечатать дом в 3D менее чем за 24 часа. Их принтер Apis Cor похож на роботизированную руку и занял первое место в конкурсе 3-х этапов 3D- печати NASA.


Batiprint3D 3D принтер

Batiprint3D 3D принтер
•    Размер сборки : -
•    Материал : Бетон / Другое
•    Страна : Франция
Batiprint 3D попала в заголовки на международном уровне, когда завершила работу над 3D-типографией Yhnova в Нанте, Франция. Их 3D-принтер печатает не только цементом, но и изоляционную пену, что делает его одним из наиболее полных 3D-решений для строительства.


S-Squared ARCS VVS NEPTUNE

S-Squared ARCS VVS NEPTUNE
•    Размер сборки : 9,1 х 4,4 х ∞
•    Материал : Бетон
•    Страна : Соединенные Штаты
S-Squared, также известный как SQ3D, работает над масштабным проектом «4D печать», целью которого является быстрое, надежное, экологически чистое и доступное жилье для бедных районов. ARCS VVS NEPTUNE - одна из рабочих моделей компании, но она не будет доступна для коммерческой продажи.


Услуги строительной полиграфии


Contour Crafting 3D printing system

Contour Crafting 3D printing system
•    Размер сборки : -
•    Материал : Бетон
•    Страна : Соединенные Штаты
Эта автоматизированная строительная система способна 3D-печатать большие здания и высокие инфраструкции. Contour Crafting (также известная как CC Corp) стремится повысить эффективность помощи при стихийных бедствиях благодаря технологии производства добавок для бетона.


XtreeE 3D принтер

XtreeE 3D принтер
•    Размер сборки : -
•    Материал : Бетон
•    Страна : Франция
XtreeE разрабатывает специальные решения для 3D-печати для строительства, проектирования и архитектурного дизайна. Этот стартап находится во Франции и уже завершил ряд 3D строительных проектов.

Печать домов на 3D-принтере в России, Китае и других странах



Серийная 3D-печать зданий становится реальностью в быстро развивающейся строительной индустрии, и в этой статье мы покажем проекты домов и других строений, напечатанных на промышленных 3D-принтерах в РФ, Китае и других странах. В статье представлены фото и видео 3D-печати домов с сайтов производителей и из других источников, описание технологий строительной печати и информация о занимающихся ею компаниях.


На картинке: робот MIT (Массачусетского технологического института) печатает купол за 13 часов. Пример 3D-принтера с полярной схемой работы. О видах строительных 3D-принтеров читайте далее.


Содержание:


Технология

Типы строительных 3D-принтеров

XYZ-принтеры (портальные)

Дельта

Роботы

D-Shape

Строительные смеси

Примеры

АМТ (Additive Manufacturing Technologies)

Апис Кор Инжиниринг

WINSUN

D-Shape

CyBe Construction

BatiPrint

WASP

Contour Crafting

Плюсы и минусы

Плюсы технологии:

Минусы технологии:

В заключение


Технология

На фото: робот проекта Minibuilders, созданного студентами Института продвинутой архитектуры Каталонии (IAAC). Суть проекта — печать крупных конструкций компанией слаженно работающих маленьких роботов. Коммерчески не используется и в строительстве крупных зданий опробован не был, потому идет вне классификации, но идея заслуживает внимания.

Прежде, чем перейти к списку компаний, расскажем о технологии строительства. Принцип работы заключается в экструзии (выдавливании) бетона, слой за слоем, по заданной трехмерной компьютерной модели. С помощью комплекса подготовки и подачи строительной смеси, бетон смешивается с водой и другими добавками и закачивается в шланг. Шланг подсоединен к головке принтера. Под давлением насоса бетон подается к головке принтера, смесь выходит из сопла принтера и наносится на поверхность площадки или предыдущие напечатанные слои.



Типы строительных 3D-принтеров


Для постройки здания нужна готовая 3D-модель, быстротвердеющий бетон и строительная площадка, которую достаточно разровнять стандартной строительной техникой. Большинство из 3D-принтеров печатают по единому принципу – путем наслоения бетонной смеси, выдавливаемой из сопла экструдера. Есть исключения, такие как принтеры D-Shape, которые печатают наслоением порошкового материала с последующим связыванием по всей ширине установки.

Строительные 3D-принтеры разнообразны — это машины и с полярной схемой работы (вращающиеся 3D-принтеры), и дельта-принтеры, и основанные на роботах-манипуляторах. Пригодные сегодня к экструдированию бетонные смеси позволяют печатать элементы различной сложности и размера — от малых архитектурных форм, типа клумб и скамеек, до целых зданий, мостов и даже небоскребов, потому и принтеры отличаются не только устройством, но и масштабами.

Различают несколько видов строительных принтеров:


XYZ-принтеры (портальные)

Оборудование представляет собой раму, по которой движется головка, по осям ХУ. Для подвески печатной головки обычно используется три портала. Порталы перемещаются с помощью шаговых двигателей, обеспечивающих наибольшую точность. Они предназначены для печати зданий по частям — в цеху; и для печати внутренних стен, при установке принтера внутри возводимого здания. Небольшие строения, полностью умещающиеся под аркой принтера, печатаются целиком за один раз.



Дельта


Принтеры типа «дельта», в отличие от портальных установок, не зависят от трехмерных направляющих и могут печатать более сложные фигуры. Здесь печатающая головка подвешивается на тонких рычагах, которые крепятся к вертикальным направляющим.



Роботы


Роботизированные принтеры-манипуляторы – робот или группа роботов типа промышленного манипулятора, оснащенных экструдерами и управляемых компьютером. Частный случай принтера-робота — 3D-принтер с полярной схемой работы, который находится внутри строящегося здания, обычно — в центре. Примеры таких роботов: приведенный на гифке выше гусеничный аппарат из MIT и робот российской компании Apis Cor, о которых мы расскажем дальше.




D-Shape

Технические особенности делают из D-Shape отдельный класс строительных принтеров —  он печатает не раствором, а сухим порошковым материалом, каждый слой которого укладывается на желаемую толщину и уплотняется, а затем  пропитывается связующим веществом из сопел принтера. Завершенная деталь очищается от лишнего сырья.



Строительные смеси

Основным материалом для печати является бетон.

Бетон для строительной печати должен подходить для экструзии через печатающую головку. Это не так просто, как может показаться на первый взгляд. Сложность в том, что бетон должен укладываться правильными ровными слоями, не растекаясь, и схватываться достаточно быстро для сохранения формы, но не слишком быстро — накладываемые слои должны оставаться химически активными, чтобы образовывать единую структуру в месте соприкосновения. Снижение скорости схватывания важно и для сохранения работоспособности оборудования — сопло не должно забиваться затвердевающим бетоном.


Для печати используют мелкозернистые смеси, которые отличаются от традиционного бетона. Каждая компания разрабатывает свою рецептуру, которая соответствует устройству принтера и его сопла, а также специфике целевых изделий. Самые важные параметры бетона для 3D-принтера — это прочность, скорость набора прочности, пластичность. Необходимая прочность бетона подбирается регулированием состава смеси — количества цемента и качества заполнителей, а также добавками пластификаторов. Пластифицирующие вещества значительно увеличивают подвижность смеси и уменьшают водоцементное отношение, что повышает прочность бетона.

Примеры



Российская компания «АМТ» (Additive Manufacturing Technologies) входит в Группу компаний «АМТ-СПЕЦАВИА» — многолетний партнер Top 3D Shop. Сфера деятельности: разработка и производство строительных 3D-принтеров, продажа и сервисное обслуживание оборудования на зарубежных рынках.

Ассортимент компании состоит из семи вариантов 3D-принтеров разных размеров.

Строительный 3D-принтер АМТ:



Начало печати дома в Ярославле:



Готовый 3D-печатный дом:





Этот дом в Ярославле — самое большое здание в Европе и СНГ, построенное с применением технологии 3D-печати. Общая площадь составляет 298 квадратных метров.

В ходе строительства использовались разные технологии, часть здания была напечатана прямо на площадке, а некоторые блоки печатались в цеху, перед доставкой на объект и сборкой. Несъемная опалубка была армирована во время печати. После сборки силовые элементы стен были залиты бетоном производства Екатеринбургского цементного завода, а внешний контур утеплен пеногипсобетоном завода «Монолит».

Коробка здания была отпечатана за один месяц в 2015 году, но возведение крыши и внутренняя отделка были закончены только через два года.

Видео с рассказом о технологии и работе принтера:

Апис Кор Инжиниринг


Российская компания «Апис Кор Инжиниринг» (Apis Cor) — разработчик уникального мобильного строительного 3D-принтера, который печатает дом целиком на месте строительства. Габаритные размеры 3D-принтера в сложенном состоянии составляют 4×1,6×1,5 м, масса — 2 тонны. Площадь зоны печати составляет 131,4м². Для печати зданий и сооружений больших размеров можно применять несколько синхронизированных между собой 3D-принтеров. Небольшие габариты принтера облегчают его транспортировку, а благодаря простоте конструкции он не требует длительной подготовки к работе. Это принтер с телескопическим манипулятором на поворотной платформе. На установку принтера и его настройку перед работой требуется 30 минут! После печати первого дома Apis Cor разработала собственное программное обеспечение, включающее в себя прошивку и управляющую программу для принтера.

Напечатанный дом в Сколково. Принтер Apis Cor построил дом всего за 24 часа.




После завершения печати дом стал выставочным объектом на промышленной площадке в Ступино.

Видео 3D-печати дома принтером Apis Cor:



WINSUN


В 2014 году Winsun (Yingchuang Building Technique (Shanghai) Co.,Ltd.) прославилась на весь мир возведением десяти 3D-печатных зданий всего за одни сутки. На деле все оказалось немного скромнее: небольшие «коробочки» были напечатаны, блок за блоком, заранее, а затем собраны на строительной площадке, без арматуры и коммуникаций, но с остеклением. Компания использует принтер на основе технологии FDM и один и тот же поэтапный процесс с цементом, песком и стекловолокном. Эти материалы обеспечивают достаточную прочность стен. 3D-принтер WINSUN – это портальная конструкция с габаритами 36х12х6 метров.

В дополнение к своему первому проекту в Шанхае, WINSUN разработали первые трехмерные печатные офисы в Дубае и сотрудничали с Илоном Маском в разработке туннелей Hyperloop. Также WINSUN печатает автобусные остановки.

Автобусные остановки WINSUN в Сучжоу (Китай) для одного из последних проектов.


3D принтер для строительства малоэтажных домов

3D принтер – это устройство для создания объемного изделия на основе цифровой 3D модели. Файл с компьютера выводится на подключенный 3Д принтер, который формирует изделие из расходных материалов. Процесс печати представляет собой повторяющиеся циклы с нанесением слоев материала, одного на другой. В качестве материала может использоваться пластиковая нить, фотополимерные смолы, керамический порошок, металлоглина.

3D строительство: особенности и стоимость

Существует особый вид устройств – строительные 3Д принтеры. Этот способ постройки домов по готовой модели, во много раз обгоняет ручную стройку по скорости, а стоимость остается в доступных пределах. Также можно использовать 3Д принтер в строительстве дома, чтобы в точности копировать типовую архитектуру с точностью до сантиметра.3Д стройка с применением современного 3Д принтера

Строительные 3Д принтеры дают возможность минимизировать ручной труд, однако они могут взять на себя не все процессы. Например, крышу напечатать принтер не сможет, кровлей лучше заниматься вручную. 3Д строительство происходит по уже описанному принципу, только в гораздо большем масштабе и с использованием других материалов, таких как специальный цементный раствор. 3Д принтер «печатает» с его помощью готовые бетонные блоки, укладывая их слоями в нужной форме.

Бетон здесь выступает в роли чернил. Причем, подобно настоящим чернилам на бумаге, им можно рисовать любые формы. За несколько часов 3Д принтер для строительства способен возвести конструкцию здания высотой в 6 метров, Такая скорость позволит поставить автоматизированное строительство на поток.

Преимущества 3Д принтера и может ли он заменить бетономешалку

В сравнении с обычными методами строительства, 3D печать зданий может иметь массу преимуществ, которые нужно будет рассматриваться как альтернативу в ближайшем будущем.

  • Не требуется опалубка бетона, что существенно снижает время и деньги на строительство.
  • В процессе строительства исключен брак и задержки. Машина не устает, не халтурит и не ходит на «перекуры».
  • Экономия при массовом строительстве. Конечно, 3Д строительство дома стоит недешево. Стоимость бюджетной модели 3D принтера находится в диапазоне 12000$ – 20000$. Но при крупном строительстве, или при возведении нескольких зданий в проекте, это будет уже намного дешевле ручного труда рабочих.
  • Очень хорошо подходит для строительства малых архитектурных объектов. Например, конструкции, изготовленные на 3Д принтере, уже сейчас устанавливаются в городских парках (красивые модели-копии известных зданий).

Сейчас 3D строительство рассматривают как наиболее перспективную альтернативу ручного труда. Несмотря на это, оборудование еще не так популярно и многие все же предпочитают работать вручную. Сейчас мы рассмотрим, почему так происходит.

Недостатки 3D строительства принтерами

Казалось бы, ничего не мешает застройщикам купить строительные 3D принтеры и начать строить, но это возможно только в будущем. На сегодняшний день такой вид работ имеет еще много недостатков.

  • Нормальная работа только в теплом климате, при температуре от 15 градусов Цельсия.
  • Отсутствие примеров возведения больших зданий. Пока существуют только небольшие строения, типовые модели и домики. Производители заявляют, что технология позволит строить здания, в том числе большие, с высокой сложностью конструкции. Но это пока лишь в перспективе.
  • Отсутствие примеров долговременной эксплуатации. Первое сданное в эксплуатацию здание – дом в Дубае, был построен только в 2013 году. Конечно, нет причин говорить, что здание не простоит от 150 лет (по словам строительной компании), но наверняка этого пока сказать нельзя.
  • Отсутствие нормативно-правовой базы. В России 3Д строительство никак не регламентировано.

Прогресс не стоит на месте. Вероятно, 3Д строительство будет совершенствоваться и, со временем, перед нами будут целые районы, возведенные с использованием 3Д принтера.

Двухэтажный дом впервые распечатали на огромном 3D-принтере

Всего за несколько лет технология 3D-печати в архитектуре совершила скачок от создания скучных бетонных коробок к производству самого настоящего и при том недорогого жилья. Весьма показательный эксперимент провела компания Kamp C в Антверпене, возведя прототип напечатанного дома с двумя этажами с помощью «крупнейшего в Европе» 3D-принтера.

Площадь проекта безымянного дома составляет около 90 кв. м — это первый двухэтажный дом, распечатанный на 3D-принтере. Он был построен с использованием принтера COBOD BOD2 размером 10 x 10 метров. Как и в других проектах с объемной печатью, процесс строительства представлял собой выдавливание специальной цементоподобной смеси из сопла для создания базовой конструкции. Слой за слоем принтер возводил стены, пока смесь постепенно высыхала и становилась твердой. Впрочем, без вмешательства человека робот пока что обойтись не может: финальные штрихи — крышу и окна — пришлось добавлять рабочим.

Дом был полностью завершен в течение трех недель, однако Kamp C считает, что в будущем этот процесс можно будет сократить до двух дней.

Kamp C Интерьер дома

«Прочность материала на сжатие в три раза выше, чем у обычного печатного кирпич», — объясняет Марийке Аертс, менеджер проекта. «Помимо волокон в бетоне, количество используемой арматурной сетки крайне ограничено. Благодаря новой технологии печати опалубка оказалась избыточной, что позволило сэкономить приблизительно шестьдесят процентов на материале, времени и бюджете».

Внутренняя часть дома-прототипа имеет размеры, аналогичные типичному бельгийскому коттеджу. На самом деле, жить в нем никому не придется, так как дом был напечатан для финансируемых правительством исследовательских целей и для освещения возможностей архитектуры 3D-печати в целом. Он включает в себя прихожую, две гостиные и кухонную зону. Инженеры-проектировщики Kamp C также добавили в конструкцию некоторые дополнительные полезные функции, такие как пол с подогревом, солнечные батареи и тепловой насос. В будущих версиях дома запланирована также «зеленая» крыша-терраса.

Kamp C Дизайнеры сделали дом максимально похожим на жилой

Если вы находитесь в районе Антверпена и хотели бы лично проверить проект, вы можете сделать это в июле и августе, записавшись на прием через веб-сайт Kamp C (на голландском языке).

как 3D-печать помогает строить дома

Автор: Люси Гэджет, 14 февраля 2018 г. |

Аддитивное производство становится большим активом для строительной отрасли. Теперь можно строить впечатляющие конструкции с тщательно продуманными проектами в архитектурном масштабе. Благодаря новым 3D-принтерам XL и новым материалам для печати дома, напечатанные на 3D-принтере, стали реальностью. Крупномасштабная 3D-печать позволяет создавать более крупные проекты, такие как городские объекты, пешеходные мосты, целые дома или здания.В будущем вы даже сможете жить в собственном доме, напечатанном на 3D-принтере!

В этом сообщении в блоге мы увидим, как 3D-печать начинает революцию в области строительства и, в частности, жилищного строительства благодаря крупномасштабным 3D-принтерам. Затем мы покажем вам самые впечатляющие проекты домов, напечатанных на 3D-принтере, или проведенные эксперименты.

3D-печать в строительстве

3D-печать демонстрирует свою эффективность и приносит пользу в различных секторах, таких как медицинская промышленность или индустрия моды.Эта технология действительно может быть полезна на многих уровнях, от прототипирования до производства. Теперь можно думать о более крупных проектах с аддитивным производством, поскольку система крупномасштабной 3D-печати теперь действительно улучшена. Это актив для строительной отрасли, он позволяет полностью переосмыслить производственные процессы.

Производители 3D-принтеров прекрасно понимают все преимущества 3D-печати в больших масштабах, поэтому мы видим, что на рынке появляется все больше и больше принтеров XL! В частности, мы увидели, что эта тенденция процветает на Formnext 2017, торговой выставке, посвященной аддитивному производству.Действительно, во время этого мероприятия многие компании выпустили крупномасштабные 3D-принтеры. Подробнее об этих нововведениях читайте здесь.

3D-печать для создания моделей

Это, безусловно, самая известная часть 3D-печати: аддитивное производство действительно удобно для создания моделей. В архитектуре его можно использовать для создания первых визуализаций перед созданием проекта.

Наличие модели для лучшего понимания конечного проекта всегда полезно для архитектурных фирм.Действительно, в архитектуре всегда хорошо иметь модель будущего строительства для заказчиков, но также иметь хороший обзор окончательного проекта, чтобы увидеть, работает ли он, выглядит ли он так, как должен был выглядеть. После этого вы сможете настроить и изменить свой 3D-файл перед печатью. С помощью технологии 3D-печати можно сделать много итераций для одного проекта, что невозможно (или очень дорого) при использовании традиционного метода производства, такого как литье под давлением.

Чтобы получить вашу распечатанную модель, вам просто нужно создать свою 3D-модель с помощью программного обеспечения для 3D-моделирования, а затем загрузить ее в нашу онлайн-службу 3D-печати! Если вам нужен совет по выбору программного обеспечения для 3D-моделирования для строительных проектов, мы сделали подборку лучшего программного обеспечения для 3D-моделирования в архитектуре.

3D-печать напрямую для строительства

Если аддитивное производство позволяет создавать модели и прототипы с меньшими затратами, это также новый способ создания домов и других больших сооружений.

3D-печать - теперь новый инструмент для инженеров-строителей! Действительно, некоторые проекты уже выполнены, можно создавать 3D-печатные мосты или 3D-печатные городские объекты и бетонные дома. Эта технология также предлагает вам различные возможности. Например, бетонный дом, напечатанный на 3D-принтере, можно напечатать одной частью прямо на месте или отдельными частями, а затем собрать.

Для реализации этих удивительных проектов разрабатываются новые технологии и материалы. Давайте посмотрим, как можно получить эти 3D-печатные конструкции.

Какие методы 3D-печати используются при строительстве?

3D-печать быстро развивается. Теперь можно печатать большие детали благодаря появлению новых систем 3D-печати. В большинстве случаев крупномасштабные 3D-принтеры, которые используются для создания домов, представляют собой машины с автоматизированными руками. Было бы неудобно иметь традиционный 3D-принтер для печати полноразмерного дома всего из одной части. Строительный 3D-принтер должен уметь печатать действительно большие конструкции.Именно поэтому для укладки материала используется роботизированная рука, позволяющая печатать большие архитектурные проекты прямо в одной детали.

Крупномасштабные 3D-принтеры действительно могут печатать из разных материалов. На рынок выходит много материалов для 3D-печати. Например, некоторые новые экологически чистые материалы используются для печати архитектурных конструкций. Это может быть отличным способом развития устойчивого жилья.

Теперь возможна даже 3D-печать бетона. Были разработаны некоторые бетонные 3D-принтеры, но также можно получить печатную структуру, например, из металла или пластика.Если вас интересуют 3D-принтеры для бетона, вы можете прочитать нашу недавнюю запись в блоге об этом новом типе принтеров здесь. Поскольку металлическая 3D-печать все больше и больше развивается в индустрии 3D-печати, становится все проще печатать большие металлические детали, напечатанные на 3D-принтере.

Вот пример крупномасштабного 3D-принтера по бетону:

Кредит

: https://www.designboom.com/technology/tu-eindhoven-concrete-3d-printer-06-28-2016/

Каковы преимущества 3D-печати для дома?

Можно работать над дизайнами

Если вы привыкли к 3D-печати, то знаете, что эта производственная технология идеально подходит для работы с дизайном.С помощью 3D-печати вы можете создавать любые конструкции и конструкции.

А теперь можно работать над архитектурными проектами! Аддитивное производство дает большую свободу в дизайне, это действительно хорошее преимущество для архитектурного сектора.

Эта новая строительная технология предлагает широкий спектр возможностей. Вы можете напечатать на 3D-принтере самые разные проекты с разным дизайном, не только дома. Это может быть отличный способ построить офисы, отели, крошечные дома, настоящие виллы или восстановить дома после стихийного бедствия.

Преимущество цифрового производства в том, что вы можете изменять свою модель и ее дизайн столько раз, сколько захотите.

Можно построить быстрее

Автоматизированное строительство имеет много преимуществ, и одно из них - экономия времени! Машина может работать непрерывно - позже в этом блоге мы увидим, что некоторые дома были построены в рекордные сроки благодаря аддитивному производству. Он работает быстрее и создает действительно точные конструкции.

Именно поэтому это может быть хорошим решением для быстрого строительства жилья после стихийного бедствия.Это может быть отличный способ построить дома скорой помощи

Вы можете снизить расходы

Строительство дома может быть очень дорогим. Вы, может быть, задаетесь вопросом, как можно сократить расходы на строительство дома? Эта новая строительная технология может помочь вам уменьшить их. С 3D-принтером вы используете только то количество материала, которое вам нужно для вашего строительного проекта. Это позволяет избежать траты материала.

Более того, этот метод может помочь вам снизить затраты на инструмент и рабочую силу.Вам нужна только машина и кто-то, кто ее запрограммирует.

Новая возможность строить дома где угодно

Для строительной компании аддитивное производство - это новая возможность. С помощью этих новых систем 3D-печати можно напечатать дом в любом месте. Будьте осторожны: домашняя 3D-печать, очевидно, осуществляется с учетом правил застройки местности. Но это отличное решение для строительства домов в труднодоступной местности. Требуется меньше инструментов и машин для транспортировки, но они должны быть доступны для большого принтера.

Лучшие 3D-печатные дома

Поскольку было проведено множество экспериментов с домами, напечатанными на 3D-принтере, давайте посмотрим, какие проекты самые впечатляющие!

дома, напечатанного на 3D-принтере, всего за 4000 долларов?

3D-печатных домов изготовлено всего за один день за 4000 долларов - это потрясающий проект технологий New Story и ICON. New Story - это жилищная некоммерческая компания, которая уже работала над реконструкцией домов в Хайти, Эль-Сальвадор, после землетрясения 2010 года.

Цель этих двух компаний - создать безопасное жилье для людей, живущих в крайней нищете. ICON создала огромный 3D-принтер под названием Vulcan. Этот принтер Vulcan построил дом площадью 650 квадратных футов из бетонного материала.

Такие дома могут быть построены для миллионов людей, живущих в странах по всему миру.

Дом, напечатанный на 3D-принтере, построенный всего за 24 часа

Аддитивное производство позволяет построить дом быстрее, чем любой производственный метод! Apis Cor, стартап из Сан-Франциско, напечатал на 3D-принтере целый дом всего за 24 часа в России.Компания использовала мобильный 3D-принтер для изготовления всей конструкции дома. Этот крошечный дом был напечатан на 3D-принтере на месте. Этот впечатляющий проект показывает, как 3D-печать может произвести революцию в строительной сфере.

Вот как выглядит эта трехмерная конструкция снаружи и внутри:

Кредит: Apis Cor https://www.engadget.com/2017/03/07/apis-cor-3d-printed-house/

Если вы хотите узнать больше об этом проекте и увидеть некоторые изображения процесса печати, вы можете посмотреть видео ниже:


Микродом, напечатанный на 3D-принтере

Это тоже что-то вроде крошечного домика, площадью восемь квадратных метров.Эта 3D-кабина находится в Амстердаме. Этот проект был создан DUS Architects, командой дизайнеров, архитекторов, программистов, изобретателей и экспертов по 3D-печати. Все они заинтересованы в дизайне, инновациях и экологичном жилье.

Этот напечатанный на 3D-принтере дом у канала и его ванна можно снять в любой момент, а все материалы, использованные для его строительства, можно использовать повторно. Действительно, этот микродом, напечатанный на 3D-принтере, был сделан из экологически чистого биопластика.

Этот проект на самом деле показывает, что 3D-печать является идеальным решением для создания временного дома, который легко построить, но также легко удалить.Он был напечатан с использованием моделирования методом наплавления, технологии аддитивного производства, используемой в большинстве настольных 3D-принтеров.

https://www.dezeen.com/2016/08/30/dus-architects-3d-printed-micro-home-amsterdam-cabin-bathtub/

Модульный дом, напечатанный на 3D-принтере

Группа Zhuoda в Китае напечатала на 3D-принтере детали модульного дома. Для создания этого удивительного дома было собрано шесть модулей. Это целый дом, с сантехникой, кухней и отделкой.Строительная компания заявляет, что этот напечатанный на 3D-принтере дом достаточно прочен, чтобы выдерживать землетрясения, огонь и воду.

Это прекрасный пример, показывающий, каким может быть будущее многоквартирного дома. Действительно, здания, напечатанные на 3D-принтере, можно собирать, их не нужно печатать на 3D-принтере как одну деталь.

Кредит: https://www.3printr.com/zhuoda-group-unveils-3d-printed-modular-home-2729994/

Первое офисное здание, напечатанное на 3D-принтере

Дубайский музей будущего представил впечатляющий проект в Объединенных Арабских Эмиратах.На печать всего здания ушло 17 дней. Один человек был нанят для использования принтера, семь человек работали над компонентами на месте, и десять электриков также работали над этим зданием. По крайней мере, строитель сэкономит 50 процентов традиционных затрат на рабочую силу, чтобы построить это пространство площадью 250 квадратных метров.

Это может быть рабочее место будущего! Это не только эксперимент, это действительно полноценный офис.

Эта структура показывает, что крупномасштабное аддитивное производство - хороший способ переосмыслить дизайн традиционных пространств.

Большую часть этой трехмерной конструкции сделал большой 3D-принтер размером 6 x 36 x 12 метров. Затем использовались 3D-принтеры меньшего размера. Эта структура была напечатана на 3D-принтере из цемента.

Эксперимент по 3D-печати Массачусетского технологического института

Этот эксперимент является примером того, как 3D-печать может помочь в строительстве. Исследователи Массачусетского технологического института создали крупногабаритный принтер для создания бетонных конструкций. На данный момент эта технология не очень точна, но все же она действительно многообещающая и показывает, как автоматизированное строительство уже способно печатать бетонные конструкции XL.Безусловно, поможет строительство жилья.

Вот цифровая строительная платформа MIT:

Платформа цифрового строительства MIT https://www.designboom.com/technology/mit-dcp-3d-print-buildings-04-28-2017/

Десять 3D-печатных домов за один день: настоящий вызов

3D-печать приводит к множеству различных экспериментов: производители или исследователи всегда пытаются побить новые рекорды. Вот впечатляющий рекорд.

Китайская компания WinSun Decoration Design Engineering построила десять домов всего за 24 часа.Эта впечатляющая конструкция показывает, что 3D-печать имеет ряд неоспоримых преимуществ и может создать качественные дома всего за один день. Они также работали над новым печатным материалом из цемента, песка и волокна.

Если вам нужна дополнительная информация об этом проекте, посмотрите это видео:

Вилла, напечатанная на 3D-принтере

Компания WinSun создала и другие 3D печатные конструкции. Например, эта удивительная вилла, напечатанная на 3D-принтере, построенная в Китае.Площадь этого дома составляет 1100 квадратных метров. Качество и дизайн этой виллы, напечатанной на 3D-принтере, действительно впечатляют. Кроме того, с помощью этого проекта мы видим, что 3D-печать не только полезна для печати крошечных домов, но и вполне возможно строить большие дома, подобные этому.

https://3dprinting.com/news/winsun-3d-printed-giant-apartment-building-villa/

Здание, напечатанное на 3D-принтере

Вот еще одно творение WinSun: здание, напечатанное на 3D-принтере! Это одно из первых в мире зданий, напечатанных на 3D-принтере, и оно довольно высокое.Компания всегда использует тот же материал, который они разработали для всех своих конструкций, с использованием песка, бетона, стекла и волокна. В этом доме шесть квартир, и это довольно много для 3D-печатной конструкции. Здание было напечатано отдельными частями, а затем собрано в эту огромную структуру.

Вот как выглядит это впечатляющее здание, напечатанное на 3D-принтере:

Кредит

: https://3dprint.com/38144/3d-printed-apartment-building/

Замок, напечатанный на 3D-принтере

В Миннесоте Андрей Руденко создал свой бетонный 3D-принтер и построил замок… в своем саду.Это традиционный крупномасштабный 3D-принтер, который наносит бетон слой за слоем благодаря своей роботизированной руке. Это не полноразмерный дом, такой как вилла, напечатанная на 3D-принтере, которую мы видели ранее, это больше похоже на игровой домик для детей. Но это по-прежнему впечатляющая конструкция дома, напечатанная на 3D-принтере!

Кредит

: http://www.totalkustom.com/3d-castle-completed.html

3D-печать отеля

Андрей Руденко построил в своем саду 3D-замок, но это еще не все.Более того, он пошел дальше с 3D-печатью бетона, а также создал целый гостиничный номер с 3D-печатным джакузи на Филиппинах, используя технологию аддитивного производства. Это также доказательство того, что с помощью этой технологии можно строить самые разные конструкции: гостиницы, рабочие места, дома и т. Д.

Кредит

: http://www.totalkustom.com/3d-printed-hotel-suite.html

Перспективные проекты 3D-печатных домов

В мире появляется все больше и больше 3D-печатных домов.Проектов 3D-печатных домов тоже немало, вот некоторые из самых перспективных:

Дом у канала, напечатанный на 3D-принтере

DUS Architects, которые мы видели ранее в этом блоге с 3D-печатной кабиной, также планируют построить дом побольше: 3D-печатный дом у канала, который будет выглядеть так:

http://3dprintcanalhouse.com/

На данный момент на стройплощадке работают лаборатория и выставка.Цель состоит в том, чтобы найти новые решения и заставить людей задуматься о новых жилищных решениях. Команда DUS Architects фактически работает над программным обеспечением, которое идеально подходит для крупномасштабного строительства, над разработкой принтеров XL и над новыми экологически чистыми материалами для 3D-печати.

Дом Пейзаж

Вот отличный проект 3D-печати с довольно амбициозным дизайном. Поскольку на рынке не было 3D-принтера, способного напечатать его, голландский архитектор Джанжаап Руйссенаарс решил создать целый 3D-принтер, чтобы построить эту структуру.Это будет 1000 квадратных метров.

Он разрабатывает совершенно новую технологию с Royal BAM Group, чтобы получить подходящий 3D-принтер для своего проекта. Это 3D-принтер, использующий песок, который затвердевает с жидкостью. Это будет выглядеть так:

Кредит

: https://3dprint.com/138208/landscape-house-bam-3d-printer/

3D-печать лунной базы

Европейское космическое агентство (ЕКА) фактически планирует напечатать базу на Луне. На самом деле они проводят тесты, чтобы увидеть, можно ли 3D-печатью на лунном грунте.Действительно, использование аддитивного производства может быть идеальным решением для создания базы на Луне. 3D-принтер Космического агентства будет печатать на 3D-принтере среду обитания слой за слоем, используя реголит - материал, который можно найти как на Земле, так и на Луне.

Мы будем держать вас в курсе достижений всех этих проектов в блоге! Так что не забудьте подписаться на нашу еженедельную рассылку, чтобы узнавать обо всех последних новостях 3D-печати.

На данный момент 3D-печатные дома подходят не всем.Производители и исследователи проводят эксперименты, чтобы показать, что на самом деле можно сделать благодаря 3D-печати. Будущее 3D-печати в области строительства действительно многообещающее, и, будем надеяться, в ближайшие годы оно станет еще более распространенным! Типографии действительно могли бы найти устойчивое решение глобального жилищного кризиса и участвовать в строительстве жилья в развивающихся странах. Эти напечатанные на 3D-принтере дома могут стать реальными доступными домами и могут помочь людям в разных странах мира.

Как видите, 3D-печать в строительном секторе открывает множество возможностей. В настоящее время на принтере можно строить дома, пешеходные мосты и любые бетонные конструкции с помощью 3D-печати.

Вы работаете в архитектурной фирме или строительной компании? Если вас интересует 3D-печать модели любой конструкции: вы можете загрузить свой 3D-файл на наш онлайн-сервис 3D-печати.

Изображение: Осип через Dezeen

.

3D-планы домов - 3D-печатные модели домов

Планы домов с вариантами 3D-печати из коллекции Plan

Один из самых распространенных вопросов: «Как я могу лучше представить себе, как будет выглядеть мой дом после того, как он будет построен?» Теперь мы предлагаем наш первый план дома с возможностью 3D-печати.

Сегодня для практического использования домостроители и будущие владельцы домов могут использовать технологию 3D-печати для печати 3D-модели плана дома из специально подготовленных файлов.

Digital model of house plan 187-1001 with 3D printing files

Как видите, трехмерное изображение плана дома № 187-1001 (слева) - полезное начало для домашних строителей, позволяющее строителям получить «виртуальный» 360-градусный вид плана вашего дома с гораздо большей детализацией, чем статические изображения. и визуализации. Технология 3D-печати использует файлы программного обеспечения для e

фактически превратит ваши чертежи в реальную физическую модель вашего дома. Этот процесс позволяет строителям и владельцам домов лучше понять, какой именно дом будет построен.

Сегодня для практического использования домостроители и будущие владельцы домов могут использовать технологию 3D-печати для печати 3D-модели плана дома из специально подготовленных файлов.

Как видите, трехмерное изображение плана дома № 187-1001 (слева) - полезное начало для домашних строителей, позволяющее строителям получить «виртуальный» 360-градусный вид плана вашего дома с гораздо большей детализацией, чем статические изображения. и визуализации. Технология 3D-печати использует файлы программного обеспечения для эффективного преобразования ваших чертежей в реальную физическую модель вашего дома.Этот процесс позволяет строителям и владельцам домов лучше понять, какой именно дом будет построен.

Наш первый в серии планов домов с 3D-печатью:
Традиционный дом с крытой верандой (№ 187-1001)

В качестве первого в нашей серии планов дома с возможностью 3D-печати мы выбрали этот красивый дом с шестью спальнями, чтобы подчеркнуть открытость планов этажей, когда вы проходите по нему. Многим владельцам домов сложно представить себе, как полы накладываются друг на друга.Помимо второго этажа, этот дом также включает законченный подвал с двумя дополнительными спальнями и семейной зоной. Модель в масштабе позволяет пользователям быстро понять, как эти этажи работают вместе в целом.

House Plan # 187-1001 with photos and statistics.

Что такое 3D-печать? Что такое 3D-принтер?

3D-печать - это процесс создания объекта путем последовательного (аддитивного) наслоения материалов. Используя компьютерные модели, разработанные в САПР или аналогичном программном обеспечении, 3D-принтер преобразует цифровую модель в твердую или физическую.

Преимущества 3D-печати

Преимущества использования 3D-принтера для создания физической модели или копии вашего будущего дома включают:

  • Визуализируйте все углы и расстояния - как снаружи, так и внутри.
  • Улучшайте общение с подрядчиками и привлекайте их для получения желаемых результатов.
  • Обеспечивает подробную эмуляцию дизайна чертежей только в 2D-формате.
  • Продемонстрируйте интерьер и экстерьер, дав обзор всего дома до его постройки.
  • Проверьте ориентацию вашего дома на вашем участке, чтобы оптимизировать солнечный свет в доме.

Преимущества использования 3D-принтера для создания физической модели или копии вашего будущего дома включают:

  • Визуализируйте все углы и расстояния - как снаружи, так и внутри.
  • Улучшайте общение с подрядчиками и привлекайте их для получения желаемых результатов.
  • Обеспечивает подробную эмуляцию дизайна чертежей только в 2D-формате.
  • Продемонстрируйте интерьер и экстерьер, дав обзор всего дома до его постройки.
  • Проверьте ориентацию вашего дома на вашем участке, чтобы оптимизировать солнечный свет в доме.

Как я могу получить свою 3D-модель?

Если у вас дома есть 3D-принтер, это отличный способ начать.MakerBot, пожалуй, самый популярный производитель потребительских 3D-принтеров. Однако пока не многие люди имеют дома 3D-принтеры. К счастью, сегодня во многих городах и штатах есть службы 3D-принтеров. Учитывая, что эта технология находится на такой ранней стадии, и это первая из нашей серии планов домов с возможностью 3D-печати, мы предлагаем версию файлов для 3D-принтера бесплатно, когда вы покупаете пакет для создания файлов САПР плана # 187-1001.

Могу ли я построить свой дом с помощью 3D-принтера?

Теоретически это можно сделать, но мы не советуем! Фактически, дома недавно были построены или находятся в стадии строительства с использованием 3D-принтеров в Амстердаме и Лос-Анджелесе.Эти дома демонстрируют возможности технологии. Однако они также не очень практичны, но при этом чрезвычайно дороги. Некоторые скажут, что они тоже не очень «домашние».

Технология 3D-печати все еще находится на очень ранней стадии - подумайте о персональном компьютере в начале 70-х или мобильных телефонах в начале 80-х. Не исключено, что достижения в области технологии 3D-печати могут революционизировать способ строительства домов. Некоторые потенциальные преимущества 3D-печатных домов в будущем могут быть:

  • Меньше расходуемых материалов при строительстве домов.
  • Без перевозки материалов и продуктов.
  • Дома построены на заказ.

3D-печать может даже привести к изменению наших собственных предпочтений в дизайне дома.

  • Индивидуальное выражение.
  • Демократизация архитектурного дизайна.

The Plan Collection постоянно ищет новые и инновационные способы улучшить взаимодействие с пользователем во всем, что связано с домом и его постройкой.Мы приветствуем ваши отзывы и предложения.

.3D-принтер

создает 10 домов за ДЕНЬ

Гигантский 3D-принтер создает 10 полноразмерных домов за ДЕНЬ: бунгало, построенные из слоев отходов, стоят менее 3000 фунтов стерлингов каждое

  • Дома были построены из смеси отходов накачано в слои
  • Считается, что строительство каждого дома будет стоить менее 5000 долларов (3000 фунтов стерлингов), а это означает, что доступное жилье можно будет построить быстрее
  • Четыре огромных принтера размером 105 футов в длину, 33 фута в ширину и 22 фута в высоту использовались для построить бунгало
  • Однажды техника может быть использована для строительства сложных вилл и небоскребов

Сара Гриффитс

Опубликовано: | Обновлено:

Говорят, что дом мужчины - это его замок, но вскоре он может управлять бунгало, напечатанным на 3D-принтере.

Китайская компания утверждает, что построила 10 особняков в течение 24 часов с использованием современных технологий.

Компактные дома были построены из отходов, которые откачивались слоями - и, как утверждается, постройка построена менее чем за 5000 долларов (2974 фунта стерлингов) каждый.

Press print: A company in China appears to have built 10 detached houses within 24 hours, using giant 3D printers and a quick drying concrete mixture composed of waste materials. The technique could one day be used to construct skyscrapers and villas, according to the ambitious firm Press print: A company in China appears to have built 10 detached houses within 24 hours, using giant 3D printers and a quick drying concrete mixture composed of waste materials. The technique could one day be used to construct skyscrapers and villas, according to the ambitious firm

Печать для печати: Похоже, что компания в Китае построила 10 особняков в течение 24 часов, используя гигантские 3D-принтеры и быстросохнущую бетонную смесь, состоящую из отходов.По словам амбициозной фирмы

CHINA'S 3D PRINTED HOUSES

, согласно сообщениям, 10 домов были напечатаны на 3D-принтере всего за 24 часа, в один прекрасный день эта технология может быть использована для строительства небоскребов и вилл.

Они построены из отходов, откачиваемых из сопла, так что стены возводятся слой за слоем.

Рецепт быстросохнущего цемента совершенно секретен, но полностью изготовлен из переработанных материалов.

Стоимость каждого небольшого жилища составляет менее 3000 фунтов стерлингов (5000 долларов США).

Здания печатались на четырех огромных машинах в Шанхайском промышленном парке высоких технологий.

Новая технология строительства означает, что доступное жилье может создаваться быстрее, чем когда-либо прежде, и есть даже надежда на возведение небоскребов с использованием той же технологии.

Четыре огромных принтера размером 105 футов (32 метра) в длину, 33 фута (10 метров) в ширину и 22 фута (6,6 метра) в высоту были использованы для изготовления бунгало, сообщает китайское информационное агентство Синьхуа.

Китайская фирма Win Sun поставила по трубам смесь цемента и строительного мусора, чтобы возводить стены слой за слоем во время быстрого процесса строительства.

Hi-tech walls: Chinese firm Win Sun piped a mixture of cement and construction waste to build up walls layer by layer (pictured) in a speedy construction process that could transform the way affordable homes are built Hi-tech walls: Chinese firm Win Sun piped a mixture of cement and construction waste to build up walls layer by layer (pictured) in a speedy construction process that could transform the way affordable homes are built

Высокотехнологичные стены: китайская фирма Win Sun смонтировала по трубам смесь цемента и строительного мусора, чтобы возвести стены слой за слоем (на фото) в ускоренном процессе строительства, который может изменить способ строительства доступных домов

Cheap and cheerful: Each house can be printed for less than $5,000 (£3,000) because the process is so fast and there are few labour costs Cheap and cheerful: Each house can be printed for less than $5,000 (£3,000) because the process is so fast and there are few labour costs

Дешево и весело: каждый дом можно напечатать менее чем за 5000 долларов (3000 фунтов стерлингов), потому что процесс очень быстрый и требует небольших затрат на рабочую силу.

Рецепт быстросохнущего цемента является совершенно секретным, но полностью изготовлен из переработанных материалов.

Плоды их труда стоят в Шанхайском промышленном парке высоких технологий, в районе Цинпу.

В настоящее время строительные нормы Китая запрещают создание многоэтажных конструкций с помощью 3D-печати. На фотографиях концептуальные дома выглядят так, как будто в них есть комната с высокой крышей, с горизонтальной опорой для одноэтажной крыши дома.

Building regulations prevent the creation of any 3D printed multi-storey structures. The houses (pictured) look as if they have a tall room, with a horizontal support for the house Building regulations prevent the creation of any 3D printed multi-storey structures. The houses (pictured) look as if they have a tall room, with a horizontal support for the house

Строительные нормы и правила запрещают создание любых 3D-печатных многоэтажных конструкций.Дома (на фото) выглядят так, как будто в них есть высокая комната с горизонтальной опорой для одноэтажной крыши дома

Исполнительный директор WinSun Ма Йихэ сказал: «Мы можем напечатать здания с любым цифровым дизайном, который нам предложат наши клиенты. Это быстро и дешево ».

Каждый дом можно напечатать менее чем за 5000 долларов (3000 фунтов стерлингов), потому что процесс очень быстрый и требует небольших затрат на рабочую силу.

Ма занимается проектированием домов с помощью 3D-печати в течение 12 лет и заявила, что они «экологически безопасны и экономичны» по сравнению с традиционными методами строительства.

«Для добычи природного камня мы должны нанимать горняков, выкапывать каменные блоки и распиливать их на куски. Это наносит серьезный ущерб окружающей среде ».

« Но с помощью 3D-печати мы перерабатываем хвосты шахт в пригодные для использования материалы. И мы можем напечатать здания с любым цифровым дизайном, который нам предложат наши клиенты. Это быстро и дешево ».

Проверки качества в настоящее время проводятся путем изучения каждой части конструкции в момент ее распечатки, но, возможно, потребуются более строгие проверки, если люди будут жить в зданиях в будущем.

Ма сказал, что надеется, что однажды эта технология будет использована для строительства небоскребов, и будет работать над созданием целой виллы для следующего проекта компании.

Китай объявил, что первый проект дома, напечатанного на 3D-принтере, будет расположен в Циндао, крупном городе в провинции Шаньдун, Восточный Китай, с населением почти девять миллионов человек.

Speedy: The quick drying cement is piped with multi-directional sprays and the recipe is top secret, but is made entirely from recycled materials Speedy: The quick drying cement is piped with multi-directional sprays and the recipe is top secret, but is made entirely from recycled materials

Speedy: быстросохнущий цемент распыляется по трубам с разнонаправленным распылителем, рецепт является совершенно секретным, но полностью изготовлен из переработанных материалов

.

человек строит бетонный 3D-принтер в своем гараже

[Андрей Руденко] строит дом в своем гараже. Не гвоздями и бревнами, а бетоном, выдавленным его 3D-принтером. Мы и раньше видели 3D-принтеры из бетона, но, в отличие от этих проектов, [Андрей] не является сотрудником университета или корпорации. Он просто подрядчик с мечтой. Его принтер напрямую заимствован из проекта RepRap. Им даже командует Pronterface.

[Андрей] начал с контроллера стиля RepRap RAMPS на базе Arduino Mega 2560.Его большому принтеру требовались большие шаговые двигатели NEMA34, намного превосходящие текущую мощность стандартных шаговых драйверов RAMPS. [Андрей] связался с [Джеймсом] из MassMind, который помог ему с драйвером на основе THB6064AH с открытым исходным кодом. [Джеймс] даже придумал переходной кабель и печатную плату, которые делают новые драйверы незаменимой заменой.

Теперь, когда его принтер двигался, [Андрею] понадобился материал для печати. Химия бетона - это отдельная наука. Существует множество специальных смесей бетона с определенной прочностью и временем высыхания.Перевозка нестандартных смесей может обойтись дорого. [Андрей] придумал свою смесь на основе мешков из обычной бетонной смеси, песка и некоторых добавок. Особый соус [Андрея] не затвердевает особенно быстро, но он достаточно вязкий для печати.

Каждую деталь [Андрея] принтера нужно было проектировать и дорабатывать, включая сопло. Бетонный принтер работает как морозильный аппарат, выдавливая бетон слоями шириной 20 мм и высотой 5 мм. Ему даже удалось напечатать нависающие слои и арки в точности как гигантский RepRap Mendel.

Великая презентация принтера состоится этим летом. [Андрей] планирует напечатать в течение недели замок размером с театр. Он хочет сотрудничать с архитекторами, строителями и другими единомышленниками. Предлагаем загрузить проект на Hackaday.io!

Пример вывода на принтер:

Принтер [Андрея] сегодня:

Один из ранних прототипов [Андрея]:

.

Отправить ответ

avatar
  Подписаться
Уведомление о
