Прицепы для легковых автомобилей своими руками: реально ли это?

Легковой автомобиль есть почти у каждой семьи. Поскольку люди увлекаются садоводством и строительством, регулярно возникает потребность в доставках грузов. Вы скажите, что в машине есть багажник. Но дело в том, что он не подходит для перевозки тяжелых вещей. Выйти из положения легко, нужно позвонить в компанию, которая занимается грузоперевозками, и сделать заказ. Но не все владельцы машин желают тратиться на их услуги. Выход есть! Приобретите прицеп. Его можно не покупать, ведь вы легко сделаете эту полезную вещь собственноручно.

Хороший самодельный прицеп практически практически ничем не отличается от купленного

Выгодно ли делать прицеп?

Конечно, выгодно! Если вы «дружите» с инструментами и имеете навыки работы со сваркой и запчастями, то делайте самостоятельно. Сборка прицепа не займет много времени, никаких дорогих инструментов или материалов для работы не требуется.

[stextbox id=»alert»]Вы сохраните деньги, ведь вам не придется тратить средства на покупку заводского прицепа. [/stextbox]

Как сделать прицеп для легкого автомобиля?

• Сначала купите все необходимое. Вам понадобится листовая сталь, из нее вы сделаете кузов. Приобретите ходовую часть и колеса, нужны стальные швеллера. Кроме того, для прицепа понадобятся алюминиевые трубы и крепежные элементы высокого качества. Для сварки кузова нужен сварочный аппарат. Если вы умеете с ним работать, сварите листы.

Еще один вариант универсального самодельного прицепа

• Определите желаемые размеры прицепа и сделайте чертеж, это поможет вам при сборке. Очень хорошо, если у вас в гараже лежат запасы старых деталей, они понадобятся в работе. Например, от трактора возьмите связующие элементы бортов, а сами борта сбейте из вагонки. Раму делайте из стальной трубы, достаточно купить изделие диаметром 40 мм. Трубу чуть меньшего диаметра приспособьте под тягу. Купите три штуки, две вы пустите на продольные, а одну на поперечные тяги. Не забудьте приобрести трубу под балку моста.
• Колеса поставьте бескамерные, пригодятся амортизаторы со старого «Урала». В магазине нужно купить устройство, предназначенное для захвата фаркопа, и страховочную цепь.

На что нужно обратить внимание

Начинать нужно со сборки рамы. Вы наверняка надеетесь на то, что самодельный прицеп прослужит вам долго. Помните о том, что срок службы напрямую зависит от прочности рамы. Важным фактором является жесткость. Для сборки конструкции используйте сварку, это гарантирует надежность соединения.

Хотите сделать багажник на крышу автомобиля своими руками? Смотрите у нас, как лучше это сделать.

О том, как происходит частичная или полная замена масла в акпп можно узнать здесь.

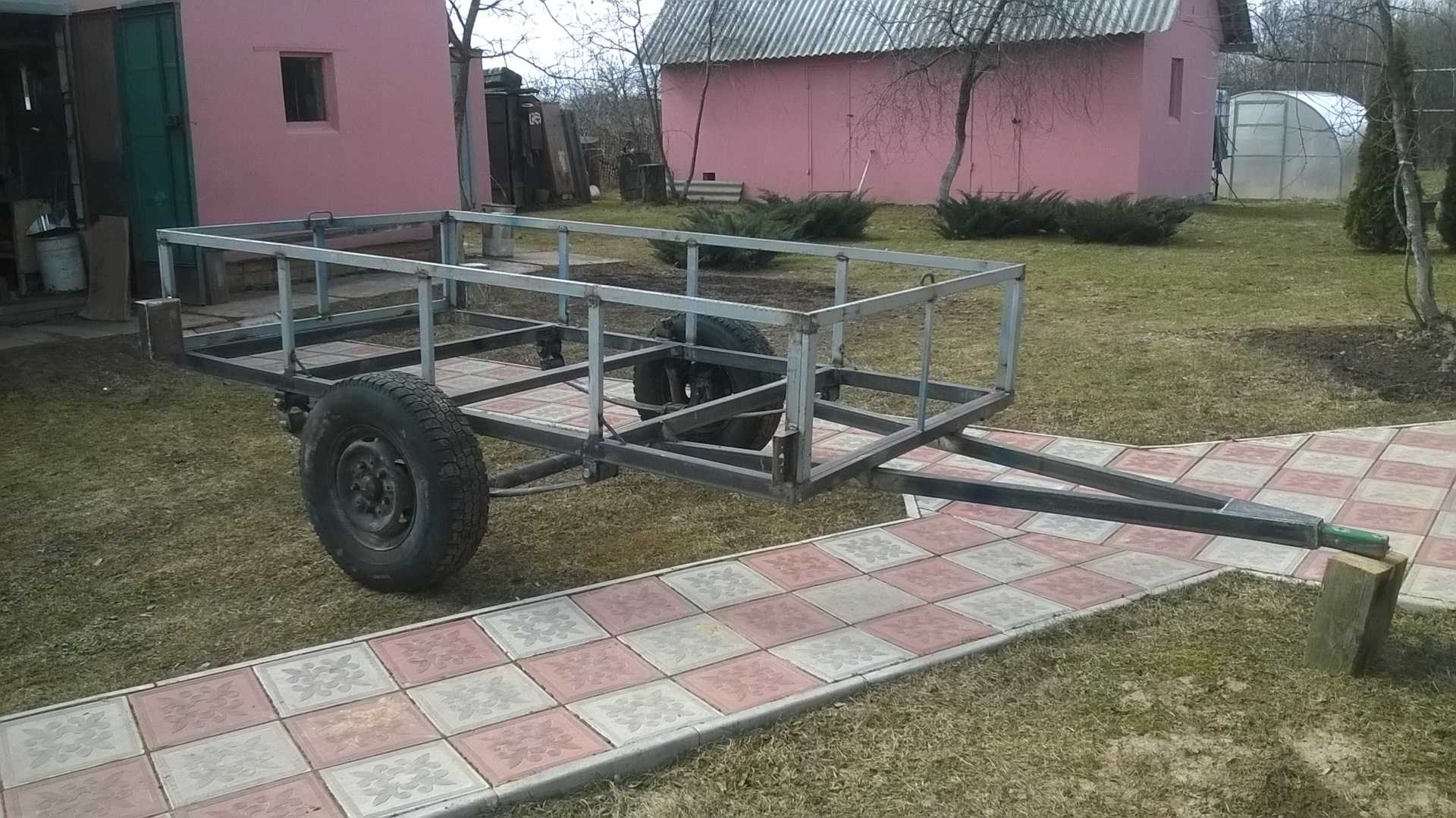

Кода вы уточните размеры прицепа, попробуйте собрать каркас. Разложите элементы на ровном полу, соберите конструкцию, скрепив временными зажимами. Обращайте внимание на составляющие каркаса, располагайте их перпендикулярно. Возьмите рулетку и измерьте диагонали. Значения должны быть одинаковыми, расхождение не должно превышать 3%.

Если расхождение больше, то стоит заново собрать каркас.

[stextbox id=»alert»]Поскольку прямоугольник – не самая надежная конструкция, прицеп усильте дополнительным ребром жесткости.[/stextbox]

Как соединить прицеп с автомобилем?

Вам необходимо будет приобрести сцепное устройство для легкового прицепа. Собирая сцепную часть, обращайте внимание на длину. Чем она короче, тем проще управлять прицепом. Проще всего сделать сцепную часть длиной от 1,5 до 2,5 м.

Не делайте сцепную часть короткой, ведь прицеп будет реагировать даже на небольшой поворот колес, это станет причиной падения груза.

Прицепное устройство делайте из трубы квадратной формы. Возьмите сварочный аппарат, сварите три трубы. Середину места соединения располагайте по прицепной оси. Приварите к узлу металлический уголок, так конструкция станет еще надежнее.

После приступайте к установке страховочного троса. Если его нет, то используйте вместо него цепь. Длину подбирайте таким образом, чтобы при движении цепь не касалась дороги.

Установите муфту соединения, для крепления используйте болты или сварку. Сварка считается надежным способом крепления.

[stextbox id=»info»]Собираетесь делать крепление с помощью болтов? Устанавливайте не больше двух. Если сделаете больше, то сверление дыр в местах крепления ослабит раму.[/stextbox]

Установка оси и монтаж бортов

Переверните раму, установите на два блока. Измерьте длину прицепа, умножьте значение на 40%. Полученное расстояние отложите с задней стороны прицепа, именно в этом месте располагайте ось. Перед установкой счистите краску с рамы. Измерьте расстояние между втулками, разделите пополам и сделайте отметку на оси.

Соединяйте части конструкции точечной сваркой. Установите на прицеп пружинно-амортизационную подвеску, она обеспечит мягкость хода.

Во внутренней части рамы установите домкраты стабилизации, они удержат прицеп в горизонтальном положении. Боковые стенки прицепа делайте из вагонки, либо используйте металлические листы.

Сначала делают настил из досок. Используйте для крепления болты, затем установите короб из вагонки. Углы короба зафиксируйте металлическими уголками, так конструкция станет еще прочнее. Борта обшейте металлом, на таком прицепе вы без труда перевезете сыпучие грузы.

Смотрите, как делают легковые прицепы народные умельцы

Итог

Собрать прицеп легко, он увеличит потенциал автомобиля. Вы перевезете грузы, багажник и салон автомобиля не повредятся. Автовладельцы устанавливают на прицеп систему торможения, монтируется освещение. Их установку доверьте мастерам, для этого обратитесь в центр сервисного обслуживания.

Добавьте FBM.ru в избранное Яндекс НовостиДобавьте ПроКроссоверы в избранное

простая инструкция и описание основных этапов изготовления (видео + 115 фото)

Прицеп является универсальным средством перевозки множества грузов. Современный прицеп представляет собой металлическую конструкцию квадратной формы со стандартными машинными колёсами.

Чаще всего прицепы используют в сельскохозяйственной деятельности, а также для транспортировки стройматериалов на далёкое расстояние.

Хоть прицеп и считается транспортным средством, но он не имеет двигателя и осуществляет своё движение только при помощи посторонней тяги.

Чтобы обзавестись им, не обязательно приобретать его в специализированном магазине. Сейчас есть множество способов того, как сделать прицеп для легкового автомобиля своими руками.

Краткое содержимое обзора:

Чертежи для будущего прицепа

Продумывание наперёд всех возможных нюансов – это основополагающая хорошего результата.

Всегда учитывайте то, на какое расстояние вы будете совершать поездки с прицепом, какое дорожное полотно там будет присутствовать, и какую нагрузку он будет принимать на себя.

Чертежи прицепа для легкового автомобиля своими руками создаются с учётом всех этих нюансов, а также размеров будущей конструкции.

Не рекомендуется создавать прицеп, который был бы размером с машину. Такие конструкции могут приводить к плохой управляемости и плохому тормозному пути автомобиля.

Транспортные прицепы

Сейчас есть множество разновидностей транспортных прицепов. Все они делятся по таким признакам как:

Специальное назначение – это позволяет учитывать максимальную загруженность прицепа. К ним можно отнести: цементовозы, панелевозы, сортиментовозы и другие.

Общетранспортная техника – включает в себя разновидности тентованых прицепов.

При работе с такими прицепами необходимо заранее учитывать тот вес, который и будет перевозить прицеп. Данная мера позволит избежать дорожно-транспортного происшествия

Жилой прицеп

Впервые жилые прицепы начали активно использовать в Америке в 50-х годах. Сейчас сложно представить туристический отдых рядового американца без жилого прицепа на колёсах, где можно провести незабываемые выходные на природе.

Далее мы вам расскажем, как сделать жилой прицеп для легкового автомобиля своими руками.

При его строительстве нужен только алюминиевый каркас, ведь он очень прочный и никак не проявляет коррозийных свойств.

Оборудование:

• Заранее подготовленный алюминиевый каркас на колёсах.
• Газовый водонагреватель.
• Несколько металлических листов.
• Пластик для внутренней и внешней отделки.

Вначале работы нужно закрепить металлические листы на каркасе, тем самым создать 4 одинаковые стены и крышу.

Далее при помощи строительного клея нужно обработать все углы, чтобы они были герметичны и не могли пропускать через себя потоки воздуха.

Обращаем внимание на укрепление балки для прицепа легкового автомобиля своими руками. При движении она будет брать на себя всю нагрузку, поэтому автолюбителям рекомендуется приварить к ней несколько дополнительных хомутов для её большей прочности.

Нет такого дома, в котором не было бы кухни. Поэтому следует установить газовый водонагреватель. При желании его можно подсоединить к машине.

Завершить строительство жилого прицепа на колёсах нужно путём осуществления его наружной и внутренней отделки.

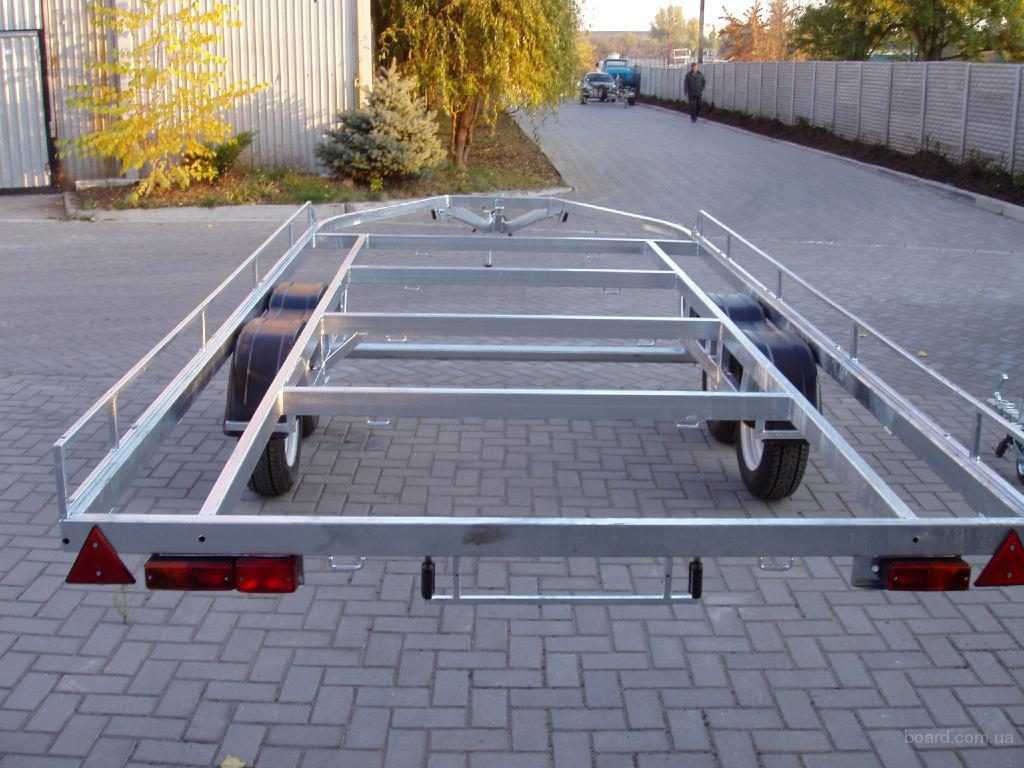

Двухосный прицеп

Двухосный прицеп представляет собой множество металлических ответвлений, последовательно крепящихся друг к другу. Такие прицепы предназначены исключительно для транспортирования машин, как правило тех, которые попали в ДТП.

Создание двухосного прицепа для легкового автомобиля своими руками требует:

• Сцепного устройства.
• 2 жестких амортизатора.
• Устройство для надёжной фиксации борта в размере 4 штук.
• Металлические листы толщиной до 0,7 миллиметров.
• Задние фонари и шарнировая петля.
• Металлические дорожки 2 штуки.

Сначала на уже заранее подготовленную основу нужно надёжно прикрепить металлические листы при помощи больших саморезов.

Далее нужно установить по бокам устройство для фиксации борта и проверить их надёжность. Потом при помощи сварки начать устанавливать металлические дорожки.

Финальным штрихом всей работы является установка задних фонарей и шарнировой петли. Более детальную информацию о последовательности всех действий вы можете найти на тематических интернет сайтах.

Конструируйте и соблюдайте технику безопасности!

Фото прицепов для легкового автомобиля своими руками

🚗 Схемы автомобильных прицепов – FabPlans

Если вам нужно буксировать автомобиль, у нас есть выбор из трех разных прицепов для вас. Наши тарифные планы для автомобильных прицепов с подушками безопасности являются наиболее популярным набором тарифных планов, которым пользуются более 800 клиентов. Конструкция прицепа имеет GTM 2500 кг и весит около 650 кг, поэтому может перевозить автомобили весом около 1850 кг.

Если вы хотите использовать что-то более тяжелое, у нас есть двухосный прицеп GTM грузоподъемностью 3500 кг, вес которого составляет примерно 725 кг, что дает вам грузоподъемность примерно 2775 кг. Идеально подходит для перемещения больших внедорожников или полноприводных автомобилей или даже небольших транспортных средств с максимальным излишеством.

Другим вариантом игрушечного тягача является обычный 2500-килограммовый тандемный автомобильный прицеп, который весит около 275 кг, что дает вам грузоподъемность 2225 кг, чего более чем достаточно для большинства малых и средних транспортных средств.

Дешевле ли построить собственный автомобильный прицеп?

Создание собственного автомобильного прицепа может быть дешевле, чем покупка собственного, но на самом деле все зависит от того, чего вы хотите. Вы можете купить базовый прицеп с тандемной осью, совершенно новый, всего за 4000 австралийских долларов, и он справится со своей задачей.

Но вы здесь не потому, что хотите доверить свой проект автомобиля серийному прицепу. Вы гордитесь своей работой и хотите знать, что она сделана наилучшим образом. Вы можете собрать один из наших автомобильных прицепов грузоподъемностью 2500 или 2500 кг примерно за 2 700 австралийских долларов за детали и материалы и до 8 000 австралийских долларов за один из наших прицепов с подушками безопасности.

Как только вы потратите время на сборку, вы вложите больше, чем в серийное производство трейлера, но у вас также будет то, чем вы сможете гордиться, и вы сможете настроить именно то, что вам нужно.

Каков наилучший размер автомобильного прицепа?

Оптимальный размер автомобильного прицепа во многом зависит от того, что вы собираетесь буксировать. Если у вас есть старый гоночный автомобиль Mini Cooper или Torana, который вы собираетесь буксировать в разные места, то что-то маленькое будет проще собрать и хранить. Таким образом, размер прицепа сильно зависит от того, что вы хотите буксировать.

Также необходимо учитывать грузоподъемность прицепа. Если вы планируете буксировать более крупные полноприводные автомобили, вам понадобится прицеп с гораздо более прочной рамой.

Является ли автомобильный прицеп хорошей инвестицией?

Решение о том, является ли автомобильный прицеп выгодной инвестицией, зависит от времени, места и использования.

Сэкономите ли вы время, если вам не придется каждый раз ехать за автоприцепом из местного пункта проката? Выиграете ли вы, потратив время на создание прицепа с нашими планами прицепа?

Есть ли у вас место для автомобильного прицепа, когда он не используется? Как часто вы собираетесь использовать прицеп?

Только вы можете определить, является ли автомобильный прицеп хорошей инвестицией, исходя из вашей ситуации.

Что включено в планы прицепа?

Все наши чертежи автомобильных прицепов включают подробные технические чертежи рамы шасси, аппарели и настила, а также конкретные спецификации сварных швов. Мы не включаем слишком много подробностей о конкретных деталях прицепа, таких как тормоза, колесные пары, сцепка и т. д. Эти элементы доступны от многих различных поставщиков по всему миру, поэтому мы стараемся, чтобы они были как можно более общими.

К сожалению, у нас нет чертежей седельного прицепа, так как они не так распространены в Австралии, как в США. Мы хотим, чтобы вы знали, что мы продаем только планы прицепов, соответствующие требованиям ADR.

Планы автомобильных прицепов

Специальное предложение



В течение ограниченного времени вы можете получить дополнительную скидку 30% на наши и без того самые низкие цены на любой из наших планов прицепов. Мы знаем, что это была тяжелая пара лет, и мы хотим внести свой вклад, чтобы попытаться помочь. Когда вы покупаете любой набор наших планов трейлеров, просто введите код купона (COVID) во время оформления заказа в корзине! Обратите внимание: Предложение может прекратиться в любое время без предварительного уведомления.

Все наши чертежи автомобильных прицепов содержат более 40 страниц, чтобы исключить любые догадки. Планы включают пошаговые инструкции по сборке и список материалов. Это означает, что все необходимые измерения, эскизы, изображения и чертежи, необходимые для создания этих трейлеров от начала до конца, включены. А также пошаговые инструкции, которые проведут вас через каждый этап процесса сборки.

Мы также включили инструкции для погрузочных рамп из углового железа. И мы могли бы оставить это на этом, но достаточно хорошо — это не то, к чему мы стремимся, поэтому в каждый набор планов мы также включили инструкции по сборке трейлеров с дополнительным ласточкиным хвостом на случай, если вы захотите установить его на свой трейлер. И если этого было недостаточно, в каждом наборе планов мы также предоставили инструкции, а также списки материалов для изготовления автомобильных прицепов с деревянным настилом или металлическим настилом или полозьями, чтобы вы могли выбрать то, что лучше всего соответствует вашим потребностям.

Все автомобильные прицепы, для которых мы продаем планы, представляют собой сверхмощные автомобильные прицепы с тандемной осью и полной массой 10 000 #. У нас есть три размера автомобильных прицепов, для которых мы продаем планы. 8 футов х 20 футов, 8 футов х 18 футов и 8 футов х 16 футов. Наши автомобильные прицепы шириной 8 футов имеют фактическую ширину платформы 86 дюймов и общую ширину 102 дюйма. Таким образом, ширина палубы будет чуть меньше 8 футов, а общая ширина прицепа будет чуть более 8 футов.

Эти автомобильные прицепы действительно несложно построить. Пара предметов, в которые вы, возможно, захотите инвестировать, если у вас их еще нет, которые облегчат вам жизнь при сборке рамы, — это пара 45/9.Струбцины сварщиков 0 градусов. Теперь вы можете найти их довольно дешево, если не чувствуете необходимости покупать крупные бренды. Я видел их на Amazon.com менее чем за 20 долларов. Вам не обязательно иметь их, чтобы построить этот прицеп, но это, безусловно, облегчает жизнь, когда дело доходит до получения квадратной основной рамы, чтобы вы могли сделать свои первые прихваточные сварные швы на углах.
Одна вещь, которую вы часто видите в наших планах, это «Квадратность», получение квадрата рамы перед сваркой, это очень важно, но мы покажем вам, как это сделать и как проверить его, чтобы убедиться, что он квадратный, прежде чем что-либо сваривать.

Еще вам понадобятся несколько больших зажимов, которые, вероятно, у вас уже есть, чтобы удерживать детали вместе или на месте, пока вы не сварите их прихваточным швом.

Эти прицепы действительно несложно построить, просто следуйте пошаговым инструкциям. И сумма денег, которую вы можете сэкономить, построив свой автомобильный прицеп, более чем того стоит.

Ниже приведены характеристики каждого прицепа.

Мы также включили несколько бесплатных бонусных файлов с вашими планами, и я думаю, что наиболее ценным для вас будет файл по установке электрических тормозов. Этот файл содержит пошаговые инструкции вместе с изображением, показывающим каждый шаг и то, как это сделать.
