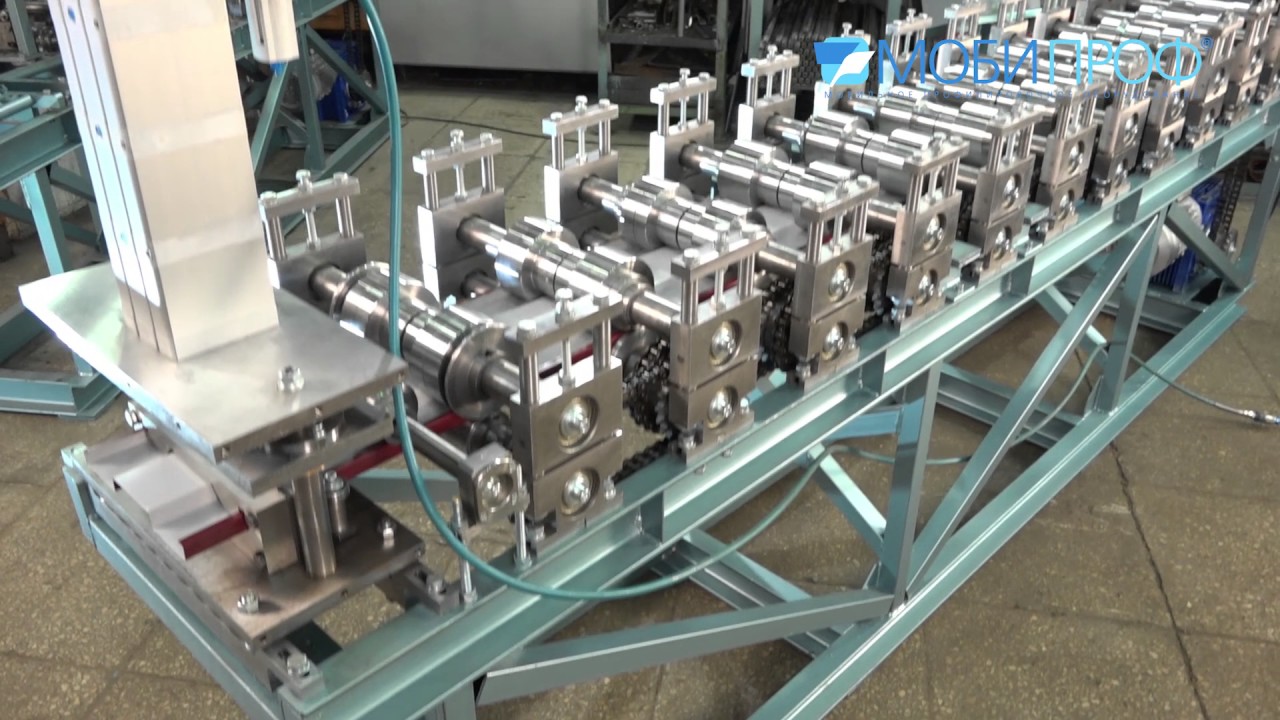

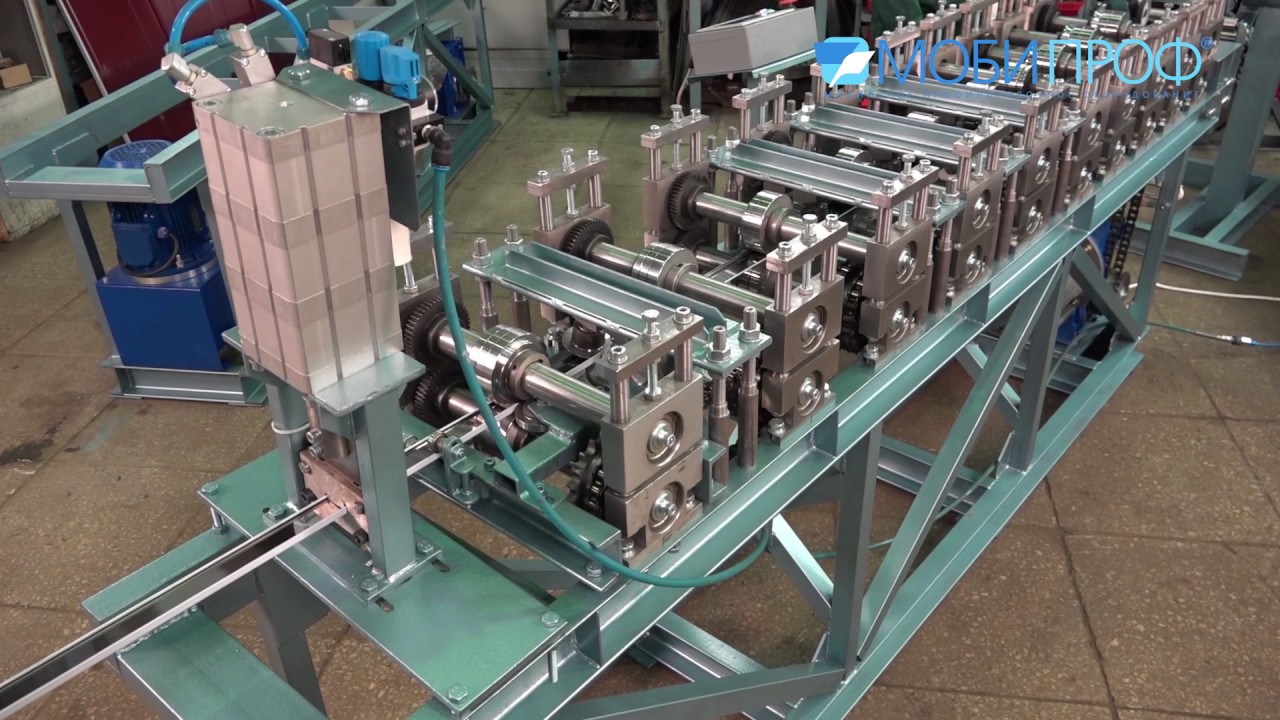

Оборудование для производства профиля: Станок для производства профилей гипсокартона Мобипроф ГК

Содержание

Оборудование для производства профилей ЛСТК — линия для производства строительных C U Z профилей

Рейтинг: / 1

ПлохоОтлично

Линии и станки производят профили С-, U- , Z и Омега форм из тонких металлических листов, их толщина не превышает 3 мм. Эти профили в последующем будут задействованы в строительстве. За качество производства отвечает автоматизированная система – она и контролирует весь технологический процесс. Ниже перечислены комплектность и параметры оборудования по производству Омега, С и П-образных оцинкованных металлоконструкций.

Комплектность:

Разматыватель — 1 шт.
Профилегибочный стан с правильным, отрезным и вырубным устройством – 1шт.
Гидравлическая станция – 1 шт.
Приёмный стол рольганг – 1шт.
Шкаф управления — 1 шт.

Параметры

№	Наименование параметра или размера	Величина или параметр
1	Обрабатываемый материал	сталь тонколистовая оцинкованная с непрерывных линий по ГОСТ 14918 (марка стали 08 ПС по ГОСТ 9045-80, применение ХП)
2	Толщина обрабатываемого материала	1,5-3,0 мм
3	Тип производимого профиля	С, U, Z, Омега профиль
4	Ширина заготовки для Z-профиля	234-434 мм
5	Ширина заготовки для C-профиля	172-432 мм
6	Ширина заготовки для U-профиля	152-402 мм
7	Скорость профилирования	12 м. пог. /мин
8	Количество пар рабочих клетей	12 шт.
9	Точность отрезки	± 5 мм
10	Тип отрезного устройства	Гидравлический, стационарного размещения
11	Тип разматывателя	Консольный приводной
12	Грузоподъёмность разматывателя	2000 кг
13	Режим работы	Полуавтомат
14	Привод	Электромеханический, червячный мотор-редуктор
15	Передача	Цепная
16	Шкаф управления	Обеспечивает автоматическую работу линии холодного профилирования после заправки материала в профилегибочный стан, укомплектован частотным преобразователем
17	Обслуживающий персонал	2 чел.
18	Габаритные размеры линии*	18935х1600х1400 мм
19	Установленная мощность линии*	22,5 кВт
20	Масса линии*	5700 кг

Автоматизированное производство ЛСТК профилей, представленных в России

Производимые профили могут использоваться в строительстве быстровозводимых построек. Профиля пользуются спросом во многих видах человеческой деятельности, связанных со строительством, благодаря своей доступности, простоте применения. Станок по производству каркасного профиля представляет собой блок управления, разматыватель, профилегибочное приспособление, нож, стол. Чтобы изготовить конструкцию, используют тончающую сталь. Материал, который прошел проверки, соответствует общепринятому стандарту и нормам.

Линия по изготовлению профиля ЛСТК, разработанная в Украине

Использование оцинкованного профиля позволяет значительно снизить временные и финансовые затраты при строительстве переносных и не только конструкций, заборов и зданий. Помимо этого, ЛСТК профили обладают рядом преимуществ, делающих их незаменимыми в строительстве: безопасность и простота в процессе установки, легкий вес самой конструкции. Особое свойство профиля – способствует предотвращению выхода тепла из сооруженных зданий. Компания «Финпрофиль» находится в Харьковской области и занимается производством автоматизированной линии, которая отличается простотой в использовании, но при этом выпускает качественный профиль ЛСТК. В пгт. Печенеги по улице Независимости 3 можно ознакомиться с имеющимся ассортиментом и приобрести автоматизированные станки.

Линия по созданию ЛСТК профиля, представленная в Казахстане

Холоднокатаные конструкции имеют ряд преимуществ, таких как: доступная цена, простота использования, которая позволяет собирать и разбирать различные конструкции из профиля, не используя сварку, что вследствие позволяет с легкостью переносить сооружения с одного места на другое. Производство автоматизированных станков в Казахстане предлагает качественный продукт, для создания которого используют тонкую оцинкованную сталь. При изготовлении профилей используется система холодного профилирования. Как результат, на выходе получается продукт, соответствующий строительным стандартам наивысших характеристик. На панели управления задаются данные для производства, весь процесс настолько автоматизирован, что не потребует особого внимания.

Схема линии 3D

Эскизы

Фото

Видео

Где приобрести автоматизированные линии холоднокатаного типа

Крупнейший специалист «Финпрофиль» специализируется на производстве технологий по созданию профилей разных форм. С помощью нашей техники производятся материалы, которые задействованы в процессе создания заграждений, заборов, зданий, фасадов и кровель. За долгие годы работы компания успела зарекомендовать свое имя и заработать репутацию надежного поставщика промышленной техники с большим ассортиментом. Особое внимание стоит уделить линии по производству С-профиля, П-профиля, Z-образного профиля. Автоматизированное оборудование по выпуску холоднокатаного оцинкованного ЛСТК отличается надежностью, простотой использования. На выходе заказчик получит качественный продукт, соответствующий принятым стандартам в строительстве. «Финпрофиль» отвечает за высокое качество своих технологий, высококлассный результат производства различных профилей и прочего металлопроката.

Принцип работы технологий бренда «Финпрофиль»

Оборудование оснащено системой управления, работающей на основе частотного преобразователя, сама панель оборудована удобным ЖК экраном. Благодаря такому оснащению процесс производства автоматизирован до максимума – изначально заданная программа предполагает минимальный контроль со стороны над всем процессом.

Как укомплектован станок по производству металлоконструкций

Автоматизированная линия, предлагаемая ЧАО «Финпрофиль», выглядит подобным образом:

Пульт управления производственного станка. С его помощью происходит контроль всего процесса производства.
Разматыватель. Его задача – выравнивать рулоны оцинкованной стали, что подаются в станок по приданию формы, которые в дальнейшем будут использоваться при строительстве различных фасадов, самонесущих и прочих несущих конструкций. Контроль скорости, с которой разматываются металлические листы, происходит благодаря датчику.
Сама линия использует технологии холодного профилирования – таким образом, формируются профили необходимой формы.
Автоматизированная линия завершается отрезным устройством. Оно контролирует длину изделия, которая задается вначале процесса. Гидравлическая станция приводит в движение нож и в необходимый момент обрезает профиль.
Приемный стол – на него складываются готовые профили разной формы, такой как Омега, С-, Z-, U- и П-образные.

Компания «Финпрофиль» предлагает оборудование только высшего качества. Наши станки помогут вам создавать надежные конструкции, такие как П-образный, Z-образный, С-образный и Омега профили. Мы гарантируем, что благодаря нашему оборудованию вы зарекомендуете себя как производитель надежных и качественных строительных деталей и конструкций.

Линии производства перфорированных профилей | JSR Machinery

Главная
Каталог
Оборудование для производства профиля монтажной траверсы

Оборудование для производства профиля монтажной траверсы Линии производства перфорированных профилей

Описание

Перфорированный профиль на данный считается одним из самых эффективных соединительных элементов. Он используется при монтаже инженерных систем, металлоконструкций, стеллажей, стен из гипсокартона, установке различного оборудования, установке и креплении фотоэлектрических солнечных панелей и других самых разных задач, где нужно надежное крепление.

Наша компания предлагает линию для производства монтажной траверсы и перфорированного профиля на заказ. Профилегибочное оборудование от JSR Machinery отличается первоклассным качеством, надежностью и продуманным дизайном.

Особенности оборудования для производства профиля монтажной траверсы

Скорость профилирования: 4 м/мин. Максимальная погрешность резки: ± 2 мм.
Литые валы диаметром 80 мм, с двутавровыми балками широкого профиля в качестве основы, обеспечивают стабильную работу линии, не деформируясь даже после длительной эксплуатации.
Формующие ролики изготавливаются на высокоточном станке с ЧПУ. Высокое качество формующих роликов обеспечивает высокую точность изготовления продукции.
Режущие инструменты закаливаются для гарантии сохранения их формы и остроты даже после длительной эксплуатации.
Надежная панель управления с ПЛК от компании Mitsubishi или Siemens отличается простотой управления и высокой точностью работы.

Технические характеристики

Характеристики линии
Общая масса	около 10000кг
Габариты	около 20м x 1.0м x 1.0м (длина x ширина x высота)
Окраска	основной цвет: синий
Окраска	предупреждающий цвет: желтый
Используемое сырье
Материал	листы оцинкованной стали
Толщина листа в рулоне, мм	1. 5мм
Предел прочности при разрыве	235МПа
Основные технические характеристики
Количество рабочих клетей	22
Диаметр валов	60mm
Рабочая скорость	4м/мин
Материал формующих роликов	сталь марки Gr15, закаленная

Компания JSR Machinery готова изготовить линию для производства перфорированных профилей на заказ и гарантирует то, что линия будет полностью соответствовать всем вашим требованиям к производительности, изготавливаемым размерам профиля кабельного лотка, используемому сырью и другим вашим пожеланиям. Благодаря простой установке и удобной эксплуатации линия готова к автоматической работе с максимальной производительностью сразу после заправки гидравлической жидкостью согласно инструкции. Вы можете обратиться к нашим видео инструкциям или обратиться к нашим специалистам за помощью, если у вас возникнут проблемы с установкой и эксплуатацией линии.

Фотогалерея

JSR Machinery выпускает и реализует широкий ассортимент профилегибочного оборудования. Используя высокотехнологичные производственные возможности, колоссальный опыт и новейшие технологии, мы предлагаем современное оборудование для производства металлопрофилей любой сложности. Собственное производство позволяет нам предоставлять первоклассные станки и линии для производства профилей безупречного качества по доступным ценам. Мы разработаем и произведем любое оборудование для профилей под ваши индивидуальные потребности!

Оборудование для производства пластиковых профилей

Главная
Продукция
Линия для производства пластиковых профилей
Линия для производства пластиковых профилей
Оборудование для производства пластиковых профилей





Параметр оборудования для производства пластиковых экструдированных профилей 9

SJ-90*25
Одношнековый экструдер/двухконический экструдер

SJ-65* 30
Одношнековый/двухшнековый экструдер

Вакуум-формовочный плоский стол

SDZ-3200

SDT -90

СДТ-65

Рабочая длина плоского стола мм

3200

2800

9001 4 1500

Мощность вакуумного насоса кВт

3*7,5

2* 5. 5

5.5

Тип волочильного станка

SXQ-240

9 0014 SLQ-200

SLQ-200

Длина вытяжки мм

300

Скорость вытяжки м/мин

0,3-3

Потребляемая мощность кВт

2*1,5

2,2

1,5

Мощность отключения кВт

1.1

Пневматический/ произвольный

900 30

Масса кг

8000

7000

6000

9 0014 Внешний размер м*м*м

16*2,2*2,9

1*2,2*1,9

14*1,9*1,9

Сопутствующие продукты для экструзии пластмасс

Оборудование для декоративных ребер из мрамора

Линия по производству экструзионной грануляции пластика

Линия по производству профилей из ПВХ/ПП/ПЭ/ПК/АБС

Линия по производству плитки из синтетической смолы из ПВХ с тремя слоями

PE Физическая машина для вспенивания сетки

Линия по производству пластиковых сеток для земляных работ в одном и двух направлениях





Последние новости и блог

17 августа 2022 г. Способ производства полипропиленовой пленки на экструдерной линии

03 августа 2022 г. Процесс формирования экструдерной линии для производства труб капельного орошения из полиэтилена низкой плотности для сельскохозяйственных угодий

20 июля 2022 г. Проблемы качества при экструзионном формовании экструдерных линий для производства плит или листов

Линия по производству оконных профилей из ПВХ /машина /экструзионная линия

Линия по производству оконных профилей из ПВХ / машина / экструзионная линия

Линия по производству окон из ПВХ в основном используется для производства профилей из ПВХ различных размеров, кабельных каналов из ПВХ, потолочных панелей, подоконников, настилов из ДПК, полов из ДПК и других профилей.

Обычная линия окон из ПВХ состоит из экструдера, пресс-формы, вакуумного калибровочного стола, тянущего устройства и резака, укладчика. С различными пресс-формами, машина для производства профилей из ПВХ может производить изделия из ПВХ с различными формами, пресс-формы, разработанные для различных типов профилей, требуемых заказчиком.
Особенности линии по производству окон из ПВХ:

* Доступна система управления ПЛК

* Все электрические компоненты изготовлены под известным брендом: OMRON, ABB, SIEMENS и т. д.
* Защита двигателя от перегрузки по току

* С устройством для упаковки в защитную пленку онлайн

Конфигурация машины для линии по производству окон из ПВХ:

Нет	Единичная машина	единица
1	Зарядное устройство для порошка (для экструдера)	1 комплект
2	Конический двухшнековый экструдер	1 комплект
3	Вакуумная калибровочная машина	1 комплект
4	Вытащить машину вместе с резаком	1 комплект
5	Укладчик	1 комплект
6	Форма (по чертежу)
7	Шкаф управления	Включено
8	Запчасти	Бесплатно/установить
