Станок для производства кирпича лего своими руками

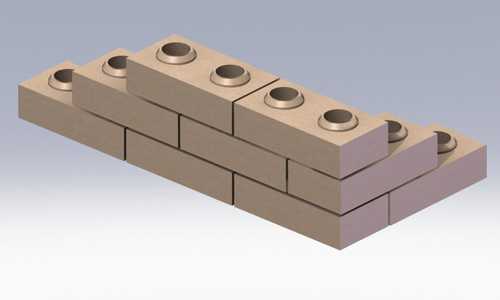

Кирпич из лего – это инновационный материал для проведения строительных работ. Он собрал наилучшие характеристики кирпича — шумопоглащение, твердость, эко-характеристики, сбережение тепла, огнестойкость.

И cтанок для производства лего-кирпича своими руками может быть отличным и очень прибыльным бизнесом. Более того, такое дело будет во многом уникальным и не встретит конкуренции на рынке.

Оборудование для изготовления

Технологическая цепочка для изготовления имеет в себе:

  • смесительный агрегат;
  • конвейерную линию;
  • приемный бункер;
  • прессовый отдел.

Для старта начинающего производства можно лишь обойтись при помощи смесительного агрегата и прессового отдела. Пресса по конструктивным и технологическим особенностям могут делиться на:

  • с ручным приводом;
  • с автоматическим или полуавтоматическим приводом.

Ручное оборудование очень примитивное в своем координировании, недорогое в обращении и ремонте. Однако, стоит помнить, что кирпич лего, выполненный по данной технологии, имеет малую прочность, обладает отличными абсорбционными свойствами, покрывается трещинами при высоких температурах.

Оборудование автоматического и полуавтоматического исполнения могут быть передвижными или неподвижными. Они могут производить более 2000 единиц в течение рабочего дня.

Наиболее важные технические параметры прессовочных агрегатов:

  • усилие, прикладываемое на форму;
  • прессовка снизу или сверху;
  • количество готовой продукции в единицу времени.

Для выпуска кирпича собственноручно нужно обязательным образом правильно технически оснастить помещение, где в последствие будет размещаться прессовый агрегат и склад для «выдержки» готовых изделий.

Следует сделать укрепление площади под вибромашины, согласно выполненной технической документации подсоединить электричество. Более того, цеховое помещение обязательно должно иметь водоснабжение и водоотведение. Температурный режим внутри цеха должен также сохраняться на постоянном уровне, от +10 до +35 градусов по Цельсию.

Заводское оборудование должно быть оснащено перечнем необходимых настилов и стеллажей. В случае нехватки имеющихся, запаситесь дополнительно несколькими настилами и поддонами.

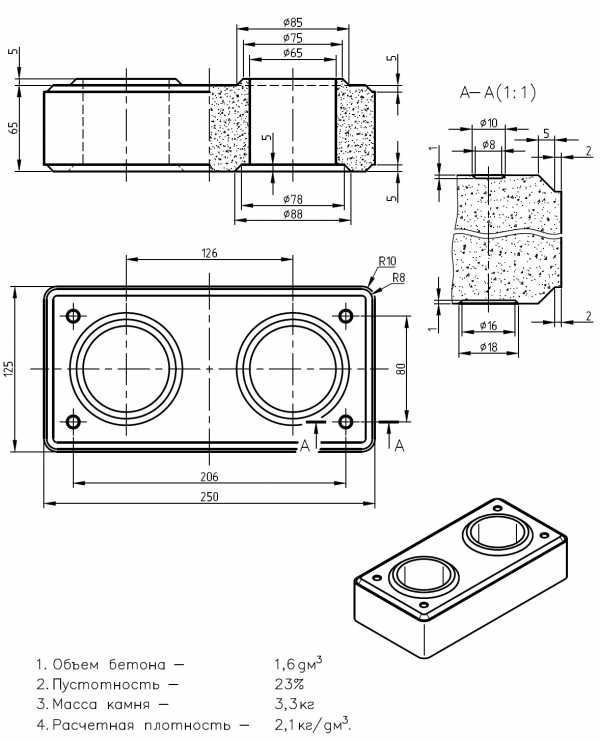

Чертежи

Технология производства

Наиболее характерной отличительной особенностью лего-кирпича заключается не в силуэте. Процесс изготовления не предусматривает его обжиг! Это значительным образом делает проще и дешевле уже готовые изделия. Следовательно, много людей заинтересовалось чертежной документацией и эскизами, которые помогли бы им изготовить нечто подобное.

Основополагающую роль в изготовлении играет гиперпрессование. Готовый раствор, находящийся в пресс-формах, поддается последующему прессованию силой около 30 тонн. При данной силе вода и цементный раствор спекаются или выполняется так названная «холодная сварка».

Сырье, которое используется для изготовления лего-кирпича:

  1. Просеянный песок.
  2. Глиняная масса.
  3. Шлаковый материал.
  4. Доломит.
  5. Цемент.
  6. Известковый материал.

Наилучшим полуфабрикатом считают мелкий известняк, причем размер фракции напрямую влияет на прочность полученного материала. Для того, чтобы придать готовому продукту более привлекательного вида, добавляются различные красители.

Перечень смесей с пропорциями, которые получили наибольшее распространение при изготовлении кирпича:

  • глиняная масса, цемент и вода. Пропорция – 9:4:1;
  • просеянный песок, глиняная масса, цемент. Пропорция 2:1:0,5, все это разбавить водой;

Поочередность шагов в производстве:

  • подготовка составляющих;
  • наполнение матриц смесью необходимого количества;
  • прессовка;
  • отстой или пропарка.

Станок для производства лего-кирпича: пошаговая инструкция

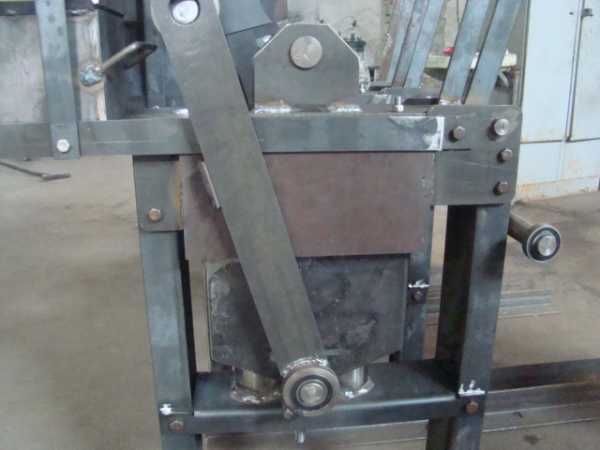

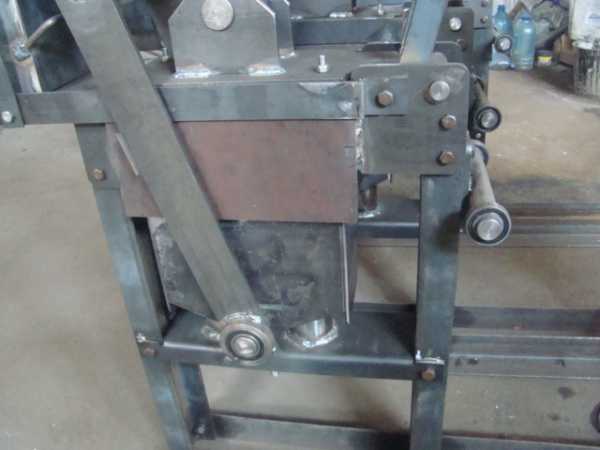

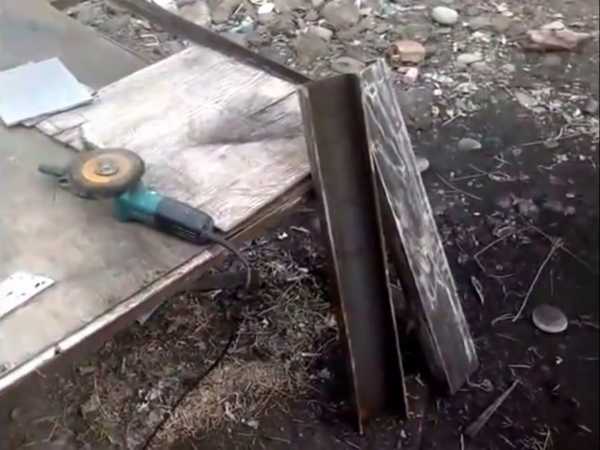

1. Для изготовления стоек для цилиндра, берем два отрезка швеллера по 1 м каждый. Габарит ширины цилиндра должен совпадать с длиной кирпича, который планируется к производству.

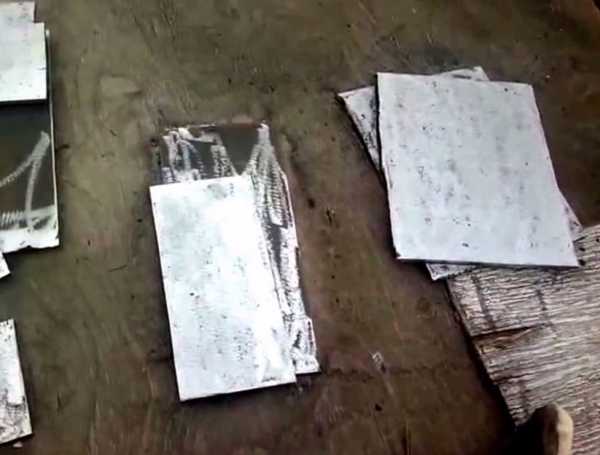

2. К верхней области привариваются два металлических прямоугольника, тем самым формируется сечение.

На полученный конструктив накладывается швеллер 700 мм длины, приваривается он таким образом, чтоб был выход в одной стороне. Далее делается отверстие над цилиндром, которое соответствует его периметру.

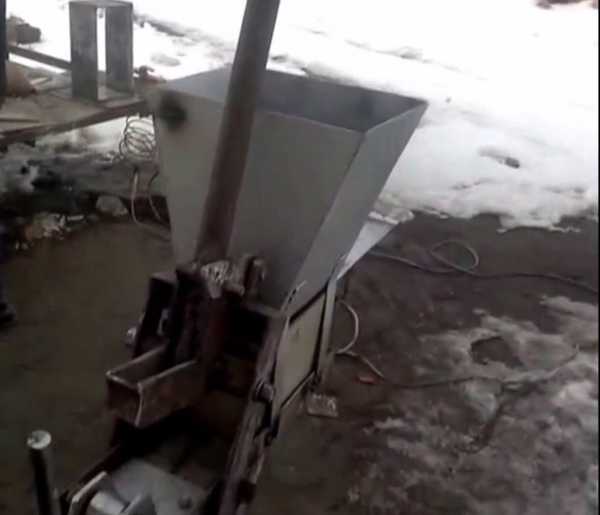

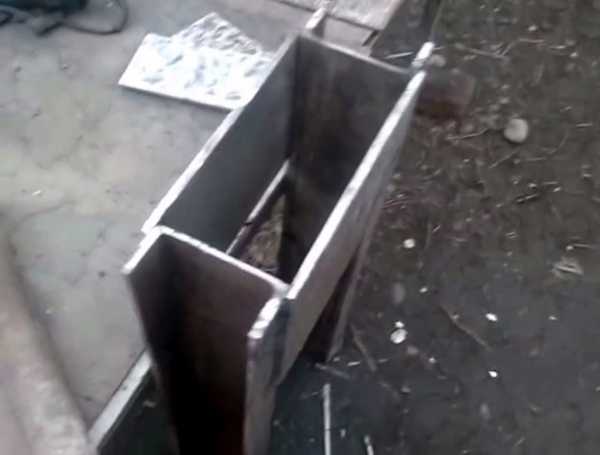

Бункер делается по заблаговременно сделанной технической документации из металлопроката. Сам бункер монтируют на четыре опоры и приваривают над выступающей областью швеллера. Форма обязана беспрепятственно «ходить» по поясам швеллера, это необходимо учитывать перед конструированием ножек для бункера.

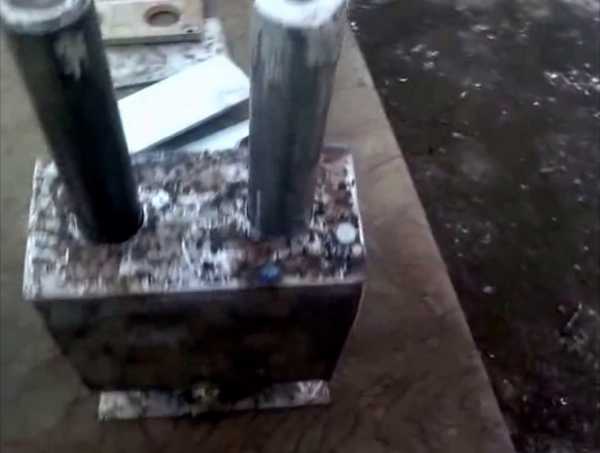

Поршень изготавливается по прямоугольной форме, сквозь который идут две трубки.

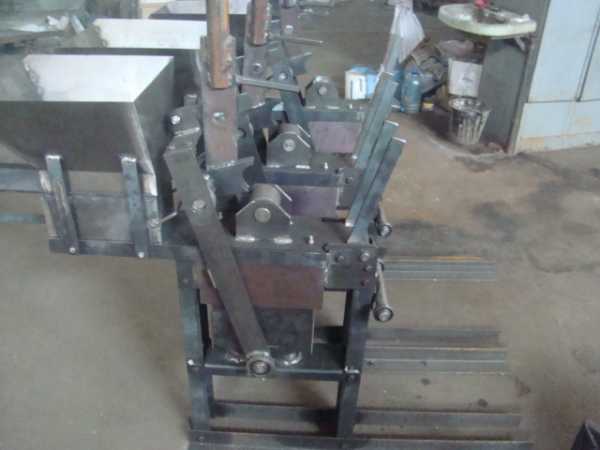

Используя трубки и полосы, изготавливается рукоятка, которая работает на открытие и закрытие крышки.

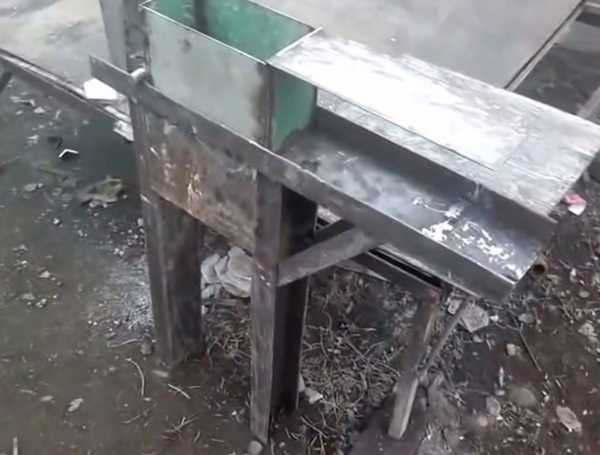

Берем уголок и конструируем остов для уже сконструированного оборудования.

Видео: станок для производства кирпича лего своими руками.

metmastanki.ru

кирпич — станок для производства, форма оборудования и состав смеси

Лего-кирпич — инновационный строительный материал, обладающий специфической формой. Именно она является его основным достоинством и позволяет выполнять быструю кладку. Благодаря свойствам этот строительный материал быстро набирает популярность.

Лего кирпич является усовершенствованной версией обычного кирпича. Он используется для быстрого возведения различных построек.

Характеристики лего-кирпича

Лего-кирпич представляет собой усовершенствованный строительный камень, с помощью которого можно быстро и качественно возводить самые разные объекты. Благодаря наличию пустот и выемок строить из него легко и просто.

Кладка стены происходит по типу сборки конструктора, поэтому с этой задачей сможет справиться любой хозяин. Это позволит существенно сэкономить на услугах профессиональных строителей. Освоить процесс кладки можно, самостоятельно выстроив забор из лего.

Характеристики лего-кирпича:

Размеры лего кирпича.

  • длина 25 см;
  • ширина 12,5 см;
  • высота 4,5-8 см;
  • вес зависит от типа используемой смеси и колеблется в пределах 3-4 кг;
  • прочность 100-200 кг/см²;
  • морозоустойчивость не менее 200 циклов замерзания-оттаивания;
  • плотность 1550 кг/м³;
  • марка прочности М100-М200.

Эти строительные изделия подходят для возведения несущих стен и перегородок, по прочности кладки превосходят керамические аналоги. Дом из лего-кирпича отличается высокими показателями сейсмоустойчивости.

Единственный условный недостаток этого материала в том, что он пока не прошел проверку временем. Однако его состав и способ изготовления позволяют утверждать, что он ее достойно выдержит.

Организация производства лего-кирпича

Для того чтобы начать производство лего-кирпича, потребуется специальное оборудование. Рынок предлагает несколько видов малогабаритных станков, позволяющих начать свой бизнес.

Этот вид деятельности не потребует солидных первоначальных вложений на аренду помещений и закупку оборудования. Производство керамического кирпича можно организовать в гараже или на даче.

Производители предлагают следующие модели станков для изготовления кирпича:

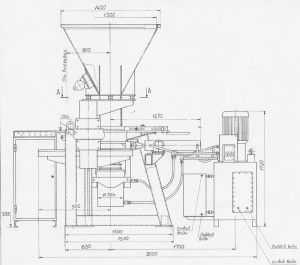

Схема станка УГП 410.

  1. УГП 410 «Lego 4». Это оборудование позволяет изготавливать лего-кирпичи методом прессования. Станок малогабаритный. Его размеры (ДхШхВ): 100х60х160 см. Поэтому для работы не потребуется больших помещений. Время изготовления 1 кирпича — 20 секунд. За один производственный цикл можно сделать одно изделие. С обслуживанием станка справятся 1-2 человека.


  2. УГП 525 «Lego 5 Auto». Станки линии Auto оснащены комплексом контрольной аппаратуры: счетчиком количества циклов, датчиком работы пресса, датчиком контроля смеси в бункере, датчиками температуры и давления. Этот станок для производства кирпича работает по принципу вибропрессования. Размеры оборудования (ДхШхВ): 110х90х190 см. Несмотря на незатейливость этого станка, он способен выпускать изделия, качество и форма которых соответствуют всем требованиям.
  3. Лего 120. Этот ручной станок самый недорогой, так как не относится к категории автоматизированного оборудования. Выпуск строительных камней на нем осуществляется механическим способом с помощью рычажного привода. Этот станок для кирпича лего весит 90 кг, габариты — 160х50х110 см. Производительность — 120 шт. в час. Для обслуживания нужны 1-3 человека.

Помимо станка необходимо вспомогательное оборудование: вибросито и ленточный конвейер. Они помогут существенно снизить необходимость ручного труда, облегчить и ускорить процесс изготовления и складирования выпускаемой продукции.

Однако это оборудование для производства кирпича желательно иметь, но не обязательно. Если рассматривать производство кирпича как бизнес, то процесс автоматизации крайне важен. Но на первых порах можно обойтись покупкой одного станка.




Полуавтоматический пресс для производства лего-кирпича.

Если решено начать высокоприбыльный бизнес, рекомендуется приобрести такой комплекс, как линия по производству кирпича. Это настоящий мини-завод, оснащенный всей необходимой аппаратурой для автоматизации и контроля. Так, производственная линия «Стандарт» компании ZiegelMasch позволяет выпускать до 3,5 тыс. изделий за смену.

Такое оборудование для производства кирпича стоит довольно дорого, но и окупается быстро: спрос на эти строительные материалы растет с каждым днем.

В комплектацию входит пресс мощностью 60 т, позволяющий выпускать изделия высокого качества. Поэтому с сертификацией продукции проблем не возникнет.

Состав смесей для лего-кирпича

Технические характеристики любого строительного камня на 80-90% зависят от вида и качества смеси, из которой он изготовлен.

Каким бы хорошим ни был станок для производства лего-кирпича, он не сможет полностью обеспечить изделию необходимые прочность и долговечность. Эти показатели напрямую зависят от комплекса материалов, которые будут заложены в бункер. Пресс лишь сформует из них изделие требуемых габаритов.

Состав смеси для изготовления лего-кирпича включает:

  1. Портландцемент марки не ниже М400.
  2. Песок.
  3. Воду.
  4. Заполнитель.

Материалы для производства лего-кирпича.

Выбор последнего весьма широк. Можно использовать тот материал, который проще всего достать. Можно закладывать следующие:

  • отсев мрамора;
  • известняк;
  • известковый отсев или крупку;
  • ракушечник;
  • щебень;
  • гравий.

Рассмотрим смеси для лего-кирпича.

Вариант №1:

  • цемент М500 9%;
  • отсев известняка мелкой фракции (0-5 мм) 85%;
  • известняковая крупка 30%;
  • пигменты 10%;
  • зола 30%.

Вариант №2:

  • цемент М400 315 кг;
  • щебень мелкой или средней фракции 690 кг;
  • песок 825 кг;
  • вода 92 л.

Вариант №3:

Характеристики лего-кирпича.

  • глина 80-90% от общего объема состава;
  • цемент 10-20%;
  • вода.

Вариант №4:

  • песок 35%;
  • глина 55%;
  • цемент 10%;
  • вода.

Научиться готовить качественную смесь непросто. Большинство производителей идет путем проб и ошибок, так как многое зависит от качества цемента и вида наполнителя. Более опытные предприниматели делятся своими наработками, которые помогают новичкам быстрее освоить производство. Рекомендации следующие:

  • станки с прессом давлением менее 30 т не могут обеспечить качественные внешний вид и форму кирпича, в основе которого большое количество шамотной глины;
  • изделия максимально возможной прочности получаются из смесей, в состав которых входит щебень;
  • для обеспечения изделию высокой морозостойкости и влагостойкости в смеси должно быть как можно меньше глины.

Что еще требуется для производства лего-кирпича?

Важный элемент оборудования — матрица. Она представляет собой металлическую оснастку, которая является сердцем пресса. Именно она обеспечивает изделию нужную форму и прямым образом влияет на характеристики продукции. Матрица для лего может быть приобретена вместе со станком или куплена отдельно. Без матрицы технология производства лего-кирпича не может быть соблюдена.

Матрицы изготавливают в соответствии с требованиями стандартов. Для одинарных кирпичей размеры оснастки составляют 250х120х65 мм, для полуторных — 250х120х88 мм, для двойных — 250х120х140 мм. В любой из этих матриц предусмотрены отверстия и выступы, являющиеся особенностью лего-кирпичей.

//www.youtube.com/watch?v=zuELSxgC8wg

Несмотря на кажущуюся сложность изготовления этих изделий, наладить их производство кирпича довольно просто. Для обслуживания станков не требуется большого коллектива рабочих. Себестоимость продукции весьма низкая, что позволяет получать высокую прибыль.

kubkirpich.ru

Станок для производства лего кирпича

Содержание статьи:

Среди традиционных строительных материалов (кирпича и шлакоблока) все большей популярностью пользуется лего-кирпич. По форме он аналогичен элементу известного конструктора «Lego».

Конструкция станка для производства лего-кирпича

Ручной станок

Сделать самодельный станок для производства лего кирпича можно своими руками, только после составления детальной схемы. В качестве основы рекомендуется взять чертежи заводских установок и разработать свою конструкцию.

Процесс производства лего-кирпича во многом схож с технологией формирования шлакоблоков. Подготовленная смесь заполняет форму, после чего в ней формируется давление путем сдвига нижней или верхней стенки. Готовое изделие извлекается и отправляется на просушку.

Функциональный станок для кирпича лего должен состоять из следующих компонентов:

  • бункер. Он заполняется готовой смесью;
  • дозатор. Это емкость прямоугольной формы, в которую через раструб поступает исходный материал;
  • форма для изготовления. С помощью подвижной каретки дозатор перемещается к форме и через нижнюю полость происходит заполнение первой;
  • оборудование для создания давления. В установках с небольшой производительностью можно использовать ручной пресс. Если же стоит задача по массовому выпуску лего-кирпича – необходима установка гидравлического. Он состоит из гидроцилиндра, шток которого оказывает давление на нижнюю подвижную крышку формы. При этом верхняя часть формы должна быть закрыта аналогичной крышкой с надежной фиксацией.

Для увеличения объема производства в конструкции станка можно сделать и установить форму с двумя или четырьмя емкостями. Но в этом случае применение ручного пресса нецелесообразно, так как создать необходимый показатель давления будет затруднительно. Поэтому следует установить гидравлический блок.

Наличие пропарочной камеры значительно уменьшит срок высыхания заготовок. Ее вместительность не должна быть менее производительности кирпичей-лего за одну смену.

Самостоятельное изготовление оборудования

Чертеж матрицы

Самым ответственным этапом производства оборудования является выбор матрицы для формы. Лучше всего ее заказать отдельно. Обычно ее габаритные размеры составляют 35*20*40 см, это наиболее популярный тип кирпича для возведения наружных стен. Для межкомнатных перегородок лего-кирпич практически не используется.

Следующим этапом будет выбор метода прессования исходного материала. Ручной пресс имеет ряд положительных качеств: отсутствие зависимости от электропитания, уменьшение себестоимости продукции. Но наряду с этим он негативным образом влияет на производительность.

Поэтому многие останавливают выбор на гидравлической системе. Самодельный гидравлический пресс для кирпича будет состоять из гидроцилиндра, емкости для рабочей жидкости и помпы для нагнетания давления.

Составные и комплектующие

Схема станка

Корпус установки делается из стальных уголков и швеллеров. Для этого лучше всего использовать толстостенные заготовки, так как на остов конструкции будет оказываться давление, в особенности в части, где расположена форма.

Минимальный набор материалов для производства станка:

  • стальные уголки и швеллера. Из них делается основание. Если высота конструкции составляет более 1,2 м – рекомендуется предусмотреть на ней дополнительные ребра жесткости;
  • листовая сталь. Она необходима для производства бункера и дозатора;
  • ролики. Нужны для смещения наполненного дозатора от бункера к форме;
  • дополнительное оборудование: насос, емкость и цилиндр.

После составления чертежа можно приступать к сборке конструкции. Рекомендуется еще раз сверить все размеры и наличие материала.

Для модели с ручным прессом следует продумать систему рычагов для создания давления внутри формы.

Сборка станка

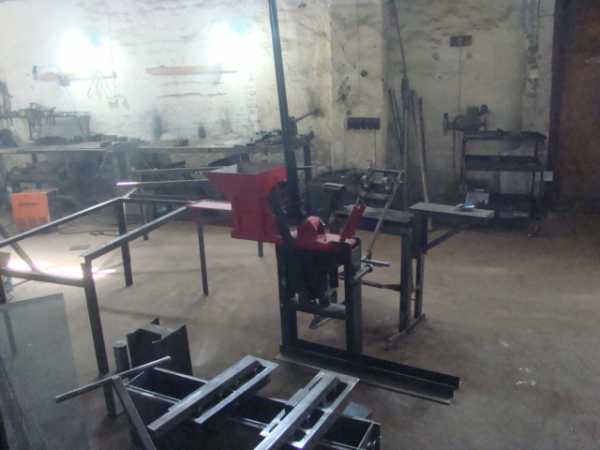

По окончании проверки чертежей и комплектации приступают к изготовлению самодельного станка. Для этого потребуется электросварка, устройство для резки металла, измерительные инструменты. Согласно чертежу, подготавливаются комплектующие и затем можно сделать их сборку.

Порядок производства станка для кирпича-лего.

  1. Сборка рамы.
  2. Сварка формы для кирпича, бункера и дозатора. Важно, чтобы их размеры соответствовали монтажным габаритам на раме.
  3. Сборка конструкции.
  4. Установка аппаратуры для создания давления. Сначала монтируют гидроцилиндр, соединяют его шток с нижней площадкой формы. Затем выполняют подключение цилиндра к приводным механизмам.
  5. По окончании сборки конструкцию рекомендуется зашпаклевать и покрасить.

Важным моментом является соблюдение пропорции материалов при подготовке сырья для лего-кирпича. Для этого применяется песок, глина, цемент, доломит, известняк и аналогичные им материалы.

В видеоматериале показан пример самостоятельного производства самодельного станка с ручным приводом:

stanokgid.ru

чертежи, схема пресса и инструкция как сделать

Лего — это разновидность всем привычного кладочного кирпича. Можно ли сделать станок для лего кирпича своими руками, чертежи где можно поискать? Эти вопросы интересуют некоторых жителей страны.

Лего кирпичи отличаются высокой прочностью и стойкостью к воздействию высоких температур.

В лего собраны практически все лучшие качества изделий для кладки. Этот строительный материал обладает хорошей шумоизоляцией и экологичностью. Кирпич лего очень прочен и огнеупорен. Его изготовление может стать семейным бизнесом. Нужно лишь приобрести пресс для изготовления кирпича. Без него ничего не получится.

Технология производства

Главное отличие в технологическом цикле — полное отсутствие операции обжига. Это упрощает изготовление изделий и делает их более дешевыми. Изготовление изделий основано на гиперпрессовании.

Пресс для кирпича лего выдерживает огромное давление. Оно превышает 29 тонн. Цемент в этих условиях спекается с водой, между компонентами происходит процесс холодной сварки. Для изготовления прессованного кирпича используются:

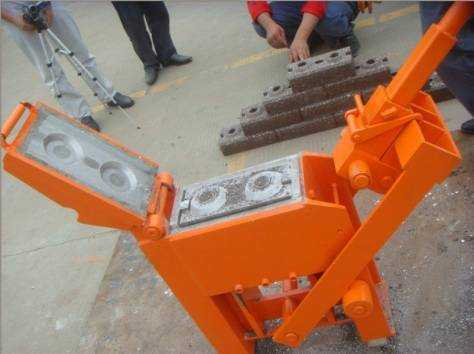

Изображение № 1. Станки бывают с ручным и автоматическим управлением.

  • песок просеянный речной;
  • глина очищенная;
  • шлаки различные;
  • доломит;
  • травертин;
  • качественный цемент;
  • известняк.

Известняк лучше использовать мелко перемолотый. Чем мельче его частицы, тем качественнее будет кирпич. Для придания ему определенного цвета в смесь добавляют различные красители. Широко известные смеси состоят из:

  • глины, цемента и воды в пропорциях 9:3:1;
  • песка, глины и цемента 2:1:0,5 + немного воды;
  • портландцемент и мелуза 1:3.

Чтобы сделать кирпич, нужно произвести ряд операций:

  • готовится рабочая смесь;
  • подается смесь на матрицу для формовки;
  • прессуется состав;
  • изделие отстаивается.

Нормальная линия по производству изделий состоит из смесителя, ленточного конвейера, бункера и пресса. Для ускорения производства нужна еще пропарочная камера. Готовые изделия пропариваются в ней на протяжении 24-48 часов. От этого они становятся более прочными.

Станок для домашнего пользования

Изображение № 2. Чертеж станка для производства лего кирпичей.

Для домашнего производства достаточно иметь смеситель с прессом. Пресс бывает автоматический или ручной (изображение № 1). Станок с ручным управлением отличается простотой конструкции, он надежен и стоит недорого. Но и продукция отличается от заводских экземпляров. Самодельный пресс выдает кирпич меньшей прочности. Он способен дать трещины в морозную погоду. Это происходит по причине впитывания излишней влаги. Автоматическая линия способна выдавать за смену 1,5-2 тысячи готовых изделий.

Чтобы сделать станок самостоятельно, нужно внимательно изучить чертежи станка для производства лего (изображение № 2) и его схемы. После изучения следует приготовить материалы:

  • листовую сталь разной толщины;
  • швеллер;
  • трубы для ручки и поршня;
  • уголки металлические;
  • гайки, шайбы, болты;
  • аппарат для сварочных работ;
  • болгарка с дисками.

Из швеллеров делаются 2 стойки цилиндра. Ширина его должна быть равна длине кирпича. Сверху нужно приварить прямоугольники и сформировать сечение. Бункер сваривается из листового металла. Его выход должен полностью соответствовать длине и ширине формы. Из листового металла делается прямоугольный поршень. Через него должны пройти 2 трубы. Для закрытия и открытия крышки крепится болтами и гайками рукоятка из куска трубы. Основание станка сваривается полностью из уголка. Такой станок предназначен для изготовления кирпича полнотелого и с отверстиями. Матрицы для лего кирпича можно купить готовые или сделать их самостоятельно.

//www.youtube.com/watch?v=6vgoIwctuQw

Для размещения оборудования в домашних условиях необходимо приготовить специальное место в сарае или в гараже. В помещении нужен свет и вода. Температура в нем должна быть на уровне 10-35°.

Заключение по теме

Оборудование для выпуска кирпичей интересует многих. Отзывы людей, которые купили или сами сделали станки, более чем положительные. Некоторые из них сделали производство кирпича своим бизнесом. Они делают и продают кирпич для кладки стен другим людям.

Самодельный станок позволяет производить готовую продукцию прямо на строительной площадке.

Можно поставить на пресс для производства кирпича гидравлический привод. Это обойдется гораздо дороже, но гидравлические прессы выдают продукцию очень прочную. Стоит она тоже значительно дороже.

//www.youtube.com/watch?v=rdWEIBPAG2o

Кирпич становится годным для кладки через 21 день после его изготовления. За эти дни он набирает максимально возможную прочность. Сушить его лучше в проветриваемом месте, но обязательно под крышей.

kubkirpich.ru

Лего Кирпич

Предлагаем ручной станок для производства лего-кирпича за 400 дол.США, возможна оперативная доставка по СНГ и Дальнему Зарубежью
Станок для лего-кирпича (есть на складе) — цена 400 дол.США
Тел. для заказов станков лего: +38 050 4571330
Доставка по Украине любой транспортной компанией!
Доставка по СНГ и Дальнему Зарубежью — транспортной компанией оперативной доставки грузов ЕМС, стоимость доставки 250-600дол, в зависимости от страны. Таможня входит в доставку.
Эл. почта: [email protected]
Вы можете оставить свой телефон или почту, нажав на кнопку:
Свяжитесь со мной

Видео работы станка лего:

Характеристики:
Размеры: 2200мм х 280мм х 1200мм
Вес — 85кг
Производительность — 3 кирпича/минута(на видео это показано)
Цена — 400дол.США
Фото станка:

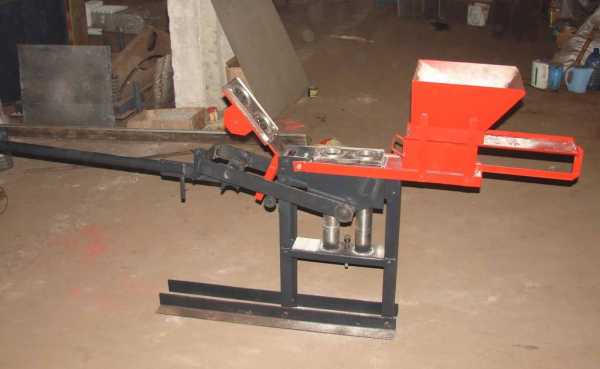

Станок для лего кирпича

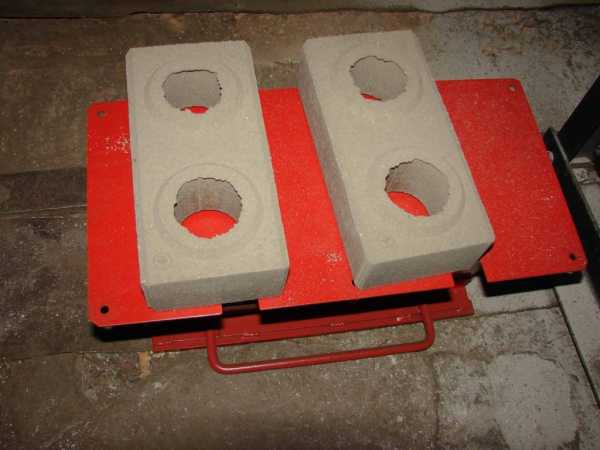

Продукция станка лего — лего-кирпичи из гранитного отсева, извести, глины, песка, цемента:

лего кирпичи с ручного станка

лего кирпич

Станок для лего-кирпича (есть на складе) — цена 400 дол.США
Тел. для заказов станков лего: +38 050 4571330
Доставка по Украине любой транспортной компанией!
Эл. почта: [email protected]
Вы можете оставить свой телефон или почту, нажав на кнопку:
Свяжитесь со мной

Гидравлический станок Лего за 1800дол.США

Предлагаем гидравлический станок для производства лего-кирпича за 400 дол.США, возможна оперативная доставка по СНГ и Дальнему Зарубежью

Станок для лего-кирпича (есть на складе) — цена 1800 дол.США
Тел. для заказов станков лего: +38 050 4571330
Доставка по Украине любой транспортной компанией!
Эл. почта: [email protected]
Вы можете оставить свой телефон или почту, нажав на кнопку:
Свяжитесь со мной

Видео работы станка лего:

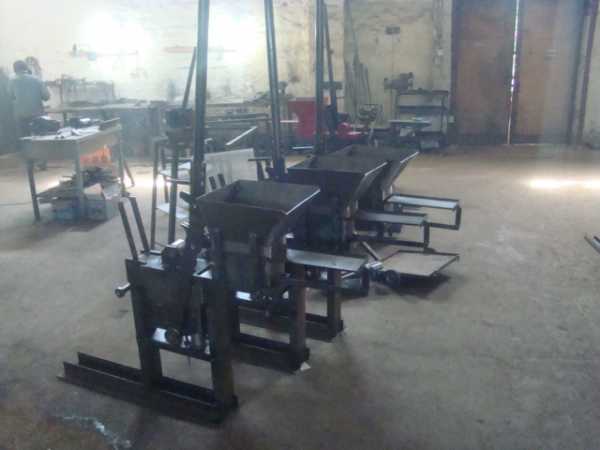

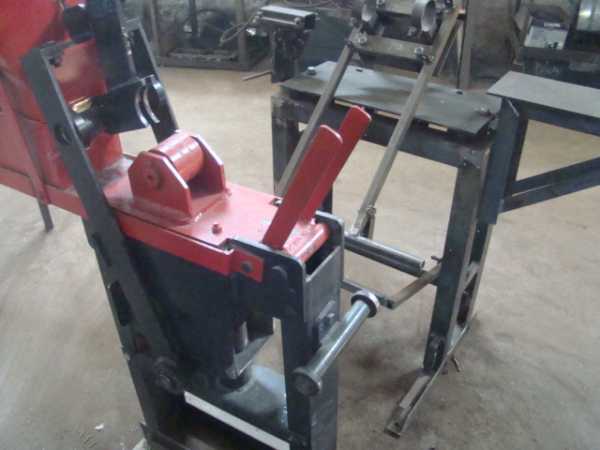

Производство станков лего-кирпича, фото:

legokirpich.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
