Кирпич лего технология укладки: размеры, состав и особенности кладки

Кладка кирпича лего: видео обучающее для стен

Тем, кто следит за новинками строительных материалов и не желает отставать от усовершенствованных строительных технологий интересно будет узнать о новом изобретении для возведения стен — кирпиче лего. Название блокам дано благодаря специальной их конструкции, которая имеет пазы и выступы (то есть замки) для качественного и идеально ровного соединения элементов в единую конструкцию. О том, как это происходит на деле, в нашем подробном видео ниже.

Важно: кирпич лего чаще всего используется для лицевой отделки, устройства внутренних стен дома или для декоративных построек. Но с помощью таких блоков можно выстроить и весь дом, если соблюдать технологию кладки элементов. Она подразумевает выкладку двух параллельных кирпичных стен из блоков лего и последующего заполнения свободного пространства самовспенивающимися веществами (полистирол, полиуретан, бетон). В результате получаем пенобетонный дом в обрамлении стен из кирпича лего.

Тепло, комфортно и не требует дополнительной наружной отделки.

• Преимущества кирпича лего
• Монтаж блоков лего в единую стену
• Подготовительные работы
• Подготовка клея
• Закладка первого ряда
• Выгонка стен
• Армирование стен
• Кладка лего-блоков в дверных и оконных проёмах
• Несколько рекомендаций для правильной стройки

Преимущества кирпича лего

Блоки с замковым соединением имеют схожие со стандартным кирпичом параметры

Блоки с замковым соединением имеют схожие со стандартным кирпичом параметры. Однако на этом сходство заканчивается, что и формирует ряд преимуществ материала. Так, основными плюсами кирпичей лего являются:

• Высокая скорость и простота укладки. К примеру, для укладки м3 стандартных кирпичных блоков требуется около часа работы. За это же время можно уложить 3 м3 кирпичей лего.
• Низкий расход строительных материалов. Монтаж стен из блоков лего не требует приготовления цементно-песчаного раствора в больших количества.
  Блоки монтируют на специальный клей, расход которого составляет 25 кг/500 шт. блоков.
• Водопоглощение блоков лего равно всего 5%, в то время как стандартный кирпич более гигроскопичен и поглощает воду с показателем 14%.
• Плотность блоков лего превышает плотность керамического кирпича в два раза. А это значит, что стена, возведенная из такого материала, будет иметь идеальный внешний вид.
• Строительство из нового материала модно проводить в любой климатической зоне. Кирпич лего способен выдержать свыше 50 циклов замерзания-размерзания.
• Специальные замковые отверстия в блоках позволяют без затруднений выполнить армирование стен с последующей заливкой бетона в них.

Важно: заливка отверстий бетоном должна проводиться поэтапно. Не более 6 рядов блоков за один раз. Если пренебречь этой рекомендацией и залить раствор в большее количество рядов за один раз, то кладка может потерять свою геометрию по вертикали или горизонтали.

Кроме того, эти же замковые отверстия дают возможность без дополнительного штробления стен провести укладку коммуникаций.

Монтаж блоков лего в единую стену

Подготовительные работы

Необходимо заготовить все необходимые инструменты для кладки, в том числе и специальный пистолет для нанесения клеящего состава на поверхность блоков

Для того чтобы провести кладку лего кирпича, как показано на видео ниже, необходимо качественно выполнить все подготовительные работы, а именно:

• Заготовить все необходимые инструменты для кладки, в том числе и специальный пистолет для нанесения клеящего состава на поверхность блоков.
• Закупить нужное количество блоков плюс запас 5-10%. Это позволит смело проводить отбраковку элементов в случае необходимости.
• Закупить арматуру в соответствии с проектной документацией. Арматуру берут сечением 12-20 мм.
• Подготовить специальный клей из расчёта один мешок на 500-600 блоков.
• Кроме того, следует очистить все блоки лего от строительного мусора и пыли. Поскольку рекомендуется проводить кладку только чистых блоков.

Важно: во избежание быстрого высыхания клея при кладке кирпича лего рекомендуется предварительно смачивать строительные элементы. Кладку лего блоков проводят на подготовленный и гидроизолированный фундамент.

Подготовка клея

Для кладки блоков лего требуется специальный клей для плитки керамической. Его разводят водой согласно инструкции. Сухую смесь вводят постепенно в нужное количество воды и перемешивают строительным миксером. Консистенция клея должна напоминать сметану.

Важно: за один раз лучше готовить не более 10 литров клеящей смеси, чтобы не допускать её застывания в процессе работы.

Закладка первого ряда

Самая большая сложность в монтаже кирпичей лего — это устройство первого ряда блоков

Самая большая сложность в монтаже кирпичей лего — это устройство первого ряда блоков. Именно он задаст впоследствии ровность всей кладки и простоту её монтажа. Поэтому если есть возможность, то лучше доверить этот этап работ профессионалам. Они заложат базу, а дальше мастер сможет справиться самостоятельно. Если же работы будут выполняться своими руками от начала и до конца, то при укладке первого ряда блоков лего стоит придерживаться таких рекомендаций:

• Кладку начинают с углов будущего здания. С каждой стороны следует уложить по три кирпича в ряду, тщательно отслеживая ровность каждого элемента при помощи строительного уровня.

Важно: кладку первого ряда производят на клеевой состав, но более густой консистенции. Далее кирпичи скрепляют клеем.

• Между устроенными углами натягивают контрольный шнур, который позволит контролировать ровность дальнейшей кладки.
• Соединение торцов блоков производят путём нанесения клея на тычок (боковую сторону) блока.
• При укладке кирпичей следует следить, чтобы замки каждого блока сходились под замки верхних кирпичей. Подгонять блоки друг к другу можно киянкой.
• Профессионалы рекомендуют сразу выложить весь контур здания в один ряд.

Выгонка стен

Чтобы стены из блоков лего получались ровными, необходимо придерживаться технологии кладки

Чтобы стены из блоков лего получались ровными, необходимо придерживаться такой технологии кладки:

• Кирпичи укладываются рядами на клеевой состав. Тот в свою очередь наносится на постель блока и на тычок валиком 10-15 мм. Важно, чтобы клей огибал все замковые соединения.
• Стыкование замков кирпича проводят с некоторым нажимом. То есть каждый верхний кирпич укладывают в перевязку и немного нажимают на него, чтобы замки соединились по принципу конструктора лего. Можно слегка подгонять кирпич киянкой.
• Полностью выложенный ряд контролируют по горизонтали строительным уровнем. При необходимости киянкой осаживают выступающие блоки. Подобную манипуляцию проводят по углам дома и всем стенам с шагом 2 м. Контрольное выравнивание ряда выполняют с использованием правила.

Важно: если по какой-либо причине высота блоков не поддается корректировке киянкой, то можно использовать специальные клинья, которые устанавливают в нужных местах и извлекаются после застывания клея.

Армирование стен

Кирпич лего при монолитном строительстве требует армирования

Кирпич лего при монолитном строительстве требует армирования. Если дом небольшой, то арматуру устанавливают в пазы ключей только по углам. После установки прутьев вертикальные пустоты заливают бетонным раствором. Армировку таким способом проводят каждые 6 рядов.

Если дом большой, то помимо углов нужно армировать центральные части стен таким же способом. Дополнительно также выполняется армирование горизонтальных рядов кирпича через каждые 4-5 рядов кладки. Для этого в уложенном ряду делают штробы, в которые укладывают стальные прутья. Штробы заполняют раствором бетона.

В обязательном порядке армируют и последний ряд кирпичей, то есть устраивают армопояс. Для этого в качестве последнего ряда лего используют специальные блоки с продольными бороздами в них. Сюда укладывают арматуру и надёжно заливают бетонным раствором.

Важно: чтобы залитый раствор не падал в вертикальные пустоты, необходимо перед укладкой арматуры установить в них деревянные заглушки.

Кладка лего-блоков в дверных и оконных проёмах

При монтаже стен из кирпича обязательно придётся столкнуться с устройством перекрытий в дверных и оконных проёмах

При монтаже стен из кирпича обязательно придётся столкнуться с устройством перекрытий в дверных и оконных проёмах. Сделать это не сложно с соблюдением технологии.

• Так, в первую очередь в области предполагаемого проёма (над ним) сначала устанавливают съемную деревянную опалубку и надёжно закрепляют её.
• В опалубку укладывают ряд кирпичей лего и делают в них шторобы для укладки арматуры.
• В борозды монтируют арматуру и укладывают следующий ряд блоков. В борозды снова кладут пруты.
• Подобным образом укладывают 4-5 рядов, после чего вертикальные пустоты замков заливают готовым бетонным раствором. Кладку оставляют до полного высыхания, после чего снимают опалубку. В результате стена над перекрытием представляет собой монолитную конструкцию из кирпича и железобетона.
• Далее строительство стены продолжают по старой схеме.

Несколько рекомендаций для правильной стройки

Чтобы кладка блоков лего прошла грамотно и качественно, профессионалы рекомендуют придерживаться некоторых рекомендаций:

• Блоки для кладки должны быть исключительно чистыми;
• Закупать кирпич лего для строительства нужно только у проверенного производителя, который может предоставить сертификаты качества на продукцию;
• Выполнять укладку кирпича лего насухую (как то разрешает производитель) все же не рекомендуется. Поскольку в этом случае герметичность стены будет сомнительной, а значит, постройка будет продуваться.

Выполнение таких простых советов и соблюдение технологии кладки позволит вам получить красивый и надёжный дом из блоков лего.

Видео:

особенности производства, состав, размеры, достоинства и недостатки, отзывы

История кирпича насчитывает не одно тысячелетие. На протяжении многих веков этот строительный материал совершенствовался, изменялась технология его производства, улучшались технические характеристики. В настоящее время существует более 10 разновидностей кирпича, каждая из которых имеет свою область применения.

• Что такое лего кирпич?
• Виды и размеры
• Состав и характеристики
• Особенности производства
• Изготовление в домашних условиях
• Преимущества и недостатки
• Технология укладки
• Отзывы владельцев

Кирпич «Лего» появился на отечественном рынке строительных материалов относительно недавно, но уже успел завоевать широкую популярность, особенно у частных застройщиков. Простота укладки, прочность и высокие эксплуатационные показатели позволяют использовать материал как для возведения перегородок, так и при капитальном строительстве.

Что такое лего кирпич?

Изобретателем лего конструкций считается датский плотник Оле Кирк Кристиансен. В 1932 году он изготовил простую деревянную игрушку, послужившую прототипом для создания кирпича «Лего». В строительстве зданий данный вид кирпича был впервые применен в Дании в 1949 году, а уже начиная с 50-х годов изделие начали широко применять все ведущие европейские и американские строительные компании.

В современной интерпретации, лего-кирпич представляет собой параллелепипед, полученный в результате спрессовывания рабочей смеси. На верхней грани кирпича имеются фиксирующие выступы, чаще всего, круглой формы, а на нижней – соответствующие углубления. Некоторые модификации могут иметь дополнительные центрирующие элементы на боковых гранях.

Виды и размеры

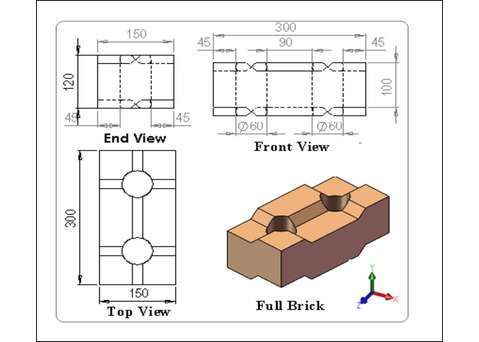

Наиболее распространенной модификацией «Лего» кирпича являются блоки прямоугольной формы с двумя сквозными цилиндрическими отверстиями.

В зависимости от диаметра пустот, различают перфорированные (площадь отверстий больше 25% площади кирпича) и полнотелые (площадь отверстий меньше 25%) блоки. Кроме того, строительный материал классифицируют по некоторым другим признакам.

По типу фиксации

• Исключено как продольное, так и поперечное смещение блоков.
• Возможно продольное смещение блока.

По фактуре

• Лицевая поверхность имитирует природные материалы (камень, дерево, пластик и т.д.).
• Лицевая поверхность не имеет никакой фактуры.

По типу замка

• Пазогребневые блоки (T&G).
• С фиксацией шип – паз (P&D)
• С топологическим пространственным замком.

Состав и характеристики

Рабочая смесь для приготовления кирпича «Лего» включает в себя следующие элементы:

• очищенный песок;
• глина;
• минеральный отсев мелких фракций;
• портландцемент марки 400;
• красители и пластификаторы.

Массовая доля портландцемента составляет от 8 до 15%, остальной объем (от 80 до 90%) занимают песчано-глиняная смесь, минеральные компоненты и пластификаторы.

В таблице приведены основные рабочие характеристики монолитного керамического кирпича и «Лего»:

Параметры	Единицы измерения	Монолитный керамический кирпич	Кирпич «Лего»
Удельный вес	кг/м3	1600 — 1900	1550
Марка прочности*		М150	М150
Число циклов замерзания/оттаивания		35 — 40	35 — 40
Масса одного кирпича	кг	3,4 — 4	3 – 3,5
Влагопоглощение	%	6 — 14	5 — 6
Коэф. теплопроводности	Вт/м*К	0,5 – 0,8	0,4 – 0,55
Примечание: прочностные характеристики взяты исходя из возможности использования материала для капитального строительства.



Особенности производства

Залогом качества и прочности кирпича является строгое соблюдение рецептуры в процессе приготовления рабочей смеси. Именно от ее состава будут зависеть технические и эксплуатационные параметры готовой продукции.

После замешивания рабочей смеси, переходят к формовке изделий. Полученная вязкая масса помещается в специальные формы, где с помощью пресса происходит окончательное формирование кирпича.

Технология производства лего-кирпичей предусматривает использование как ручных, так и электрических станков. К преимуществам первого типа оборудования можно отнести простоту конструкции и возможность автономной работы, однако производительность электрических станков в 2 – 3 раза выше чем у механических аналогов.

Что касается рентабельности производства, можно отметить следующее: ручные установки с механическим приводом и одной матрицей могут обеспечить выпуск 600 – 700 единиц продукции за 8 – 10 часов. Использование полуавтоматических установок позволит изготавливать за смену порядка 2000 кирпичей. Производительность полностью автоматизированного комплекса составляет около 10 000 изделий за смену.

Как сделать кирпич «Лего» в домашних условиях

Поскольку технология изготовления строительного материала не отличается особой сложностью, можно наладить производство лего-кирпича в домашних условиях, например, в гараже или сарае.

Приступая к изготовлению кирпича в домашних условиях, необходимо четко представлять себе объем будущего производства. Если планируется изготовление кирпичей исключительно для личного пользования, вполне достаточно ручного станка, установленного в любом подсобном помещении. Если речь идет о последующем сбыте продукции, целесообразно использовать более производительное оборудование.

Этапы производства

Технология изготовления кирпича «Лего» в бытовых условиях мало чем отличается от промышленной и включает в себя следующие этапы:

1. Заготовка и очистка ингредиентов (песка, цемента, минерального отсева, пластификаторов, пигментов и т.д.).
2. Приготовление сухой рабочей смеси. На этом этапе важно четко придерживаться рецептуры: массовая доля цемента, входящего в состав смеси должна быть не менее 8 – 10%, это позволит обеспечить необходимую механическую прочность изделий.
3. Перемешивание полученной смеси с добавлением 4-5% воды. Для эффективного смешивания ингредиентов можно использовать ручную или электрическую бетономешалку.
4. Формовка блоков.
5. Пропаривание кирпича.

При соблюдении дозировки, использовании качественных материалов и добросовестном выполнении работ, качество самодельного кирпича вполне сопоставимо с промышленными изделиями. Изготовленные в домашних условиях блоки можно использовать не только для возведения перегородок, но и для кладки несущих стен.

Преимущества и недостатки

Для любого строительного материала характерны свои плюсы и минусы. К преимуществам кирпича «Лего» можно отнести следующее:

• простоту и высокое качество кладки;
• высокую прочность, позволяющую использовать данный кирпич, как для устройства перегородок, так и для кладки несущих стен;
• возможность работы в широком температурном диапазоне, в том числе, и в условиях амплитудных колебаний температур;
• возможность использования блоков в качестве облицовки и финишной отделки;
• наличие пустот существенно упрощает процесс прокладки коммуникаций;
• широкий выбор цветовых и фактурных решений;
• длительный срок службы: качественная кладка из лего-кирпича может прослужить от 30 до 50 лет, в зависимости от условий эксплуатации;
• приемлемую цену блоков.

Основным недостатком лего кирпича является наличие на строительном рынке большого количества кустарных блоков, изготовленных с нарушением технологии и не соответствующих требованиям ГОСТов и СНиП.

Технология укладки

Несмотря на то, что кладка лего кирпича не требует никаких специальных навыков и инструментов, существует несколько правил и рекомендаций, соблюдение которых позволит добиться высокого качества укладки и прочности постройки.

Как и при любой другой кладке, особое внимание следует уделить укладке первого ряда. Поскольку ошибки, допущенные на этом этапе, неизбежно отразятся на качестве всей постройки, укладку первого ряда необходимо производить с особым вниманием, контролируя расположение каждого блока с помощью строительного уровня. Особое внимание следует уделить перевязке углов.

В качестве связующего компонента при укладке кирпича «Лего» используется не цементный раствор, а специальный клей, приобрести который можно в строительном супермаркете. Для увеличения жесткости кладки в цилиндрические отверстия устанавливают армирующие стержни.

Вместо нанесения клеевого состава, можно заливать сквозные полости бетоном. Этот метод значительно увеличивает прочность и жесткость конструкции, однако снижает тепло- и звукоизоляционные характеристики материала. Кроме того, при заполнении полостей бетоном, исключается возможность прокладки коммуникаций.

Для увеличения жесткости конструкции, через каждые 3 – 4 ряда производится армирование кладки металлической проволокой.

Увеличить теплоизоляционные свойства стен можно, укладывая «Лего» кирпичи в два ряда, оставляя между ними зазор в 15 – 20 мм, который впоследствии заполняется керамзитом или минеральным утеплителем. Такой метод кладки позволяет значительно увеличить тепло- и звукоизоляцию постройки.

Соблюдение этих несложных правил позволит самостоятельно построить прочный и комфортабельный дом с минимальными затратами.

Дома из «Лего» кирпича: отзывы владельцев

Чтобы окончательно убедиться в целесообразности использования данного вида кирпича для строительства жилых домов, можно ознакомиться с приведенными ниже отзывами владельцев жилья, на практике оценивших достоинства кирпича «Лего».

Андрей, г. Минск

К строительству дачного домика решили подойти со всей серьезностью. Внимательно изучили все существующие материалы и технологии строительства, оценили финансовые затраты и учли возможность самостоятельного выполнения работ. Оптимальным вариантом оказался «Лего» кирпич собственного изготовления. Работа оказалась интересной и творческой, особенно когда дело дошло до кладки и прокладки коммуникаций. Дом у нас небольшой, поэтому со строительством справились довольно быстро, результатом полностью довольны. Еще один положительный момент: по окончанию строительства собственного дома, начали понемногу приторговывать кирпичом среди соседей. Не то чтобы большой бизнес, но все же определенная выгода есть.

Дмитрий, Московская обл.

О «Лего» кирпиче слышал давно, и когда пришло время строиться решил выбрать именно этот материал. Подкупили простота кладки и возможность избежать утомительного и пыльного процесса резания штроб. Строили вдвоем с племянником, дом площадью примерно 120 м² выложили за месяц не сильно напрягаясь. Впечатления от работы остались только положительные, это как конструктор для взрослых: никакой грязи и пыли, все ровно и красиво! Первая же зима показала, что дом получился теплый и уютный, а внешний вид просто замечательный!

Николай, г. Челябинск

Всегда мечтал самостоятельно что-нибудь построить, а тут теще понадобилось возвести на даче небольшой флигель. Вместо обычного кирпича знакомый посоветовал купить «Лего». Очень благодарен ему за этот совет. Думаю, что обычный кирпич на цементный раствор хоть раз в жизни пробовал класть каждый, но «Лего» — совсем другое дело, даже заканчивать работу не хотелось! Как будто в детство вернулся к любимому конструктору. Что касается самого флигеля – получился очень теплый и красивый. Удобный в работе и прочный материал, всем рекомендую.

Дмитрий, г Краснодар

Мне нужно было срочно возвести перегородку в общежитии, причем без лишней пыли и грязи. Посмотрев в интернете все возможные варианты, решил использовать кирпич «Лего». Кроме того, что все прошло легко и быстро, не пришлось ни шпатлевать, ни обои клеить – и так красиво! Результатом более чем удовлетворен, очень перспективный материал.

Олег, г. Самара

От родителей остался старенький двухэтажный дом, требующий ремонта как внутри, так и снаружи. Облицевать старую кладку из красного кирпича решили «Лего» блоками с фактурой «дикого» камня. Просмотрев в интернете видео инструкцию. Решил не платить деньги строителям и сам взялся за дело. Работа оказалась совсем несложной, самым утомительным и неприятным было устройство подмостьев для кладки верхних рядов. Между старой кладкой и облицовкой засыпали керамзит, теперь не замерзнем в любой мороз. По поводу внешнего вида нет никаких претензий, возможно потому, что предъявить их некому.

Несмотря на то, что появился кирпич «Лего» на российском рынке относительно недавно, можно смело прогнозировать рост популярности этого строительного материала, особенно в области частного строительства. Это обусловлено, прежде всего, простотой и высоким качеством кладки, высокими прочностными и эксплуатационными характеристиками «Лего» блоков. Кроме того, технология производства этой разновидности кирпича не предусматривает высокотемпературного обжига, что позволяет самостоятельно изготовить необходимое количество блоков любой расцветки.
