Перекрытия в доме из бруса

На пролетах перекрытий длиной более 3-х метров рекомендуется скреплять основные лаги блокирующими поперечными связями, устанавливать блок-балки с шагом 1,5-2 метра для обеспечения жесткости конструкции и перераспределения нагрузки с одной балки на соседние.

• 1. Стена из бруса
• 2. Вставки (фанера, OSB, доска)
• 3. Гвозди/шурупы
• 4. Блок-балки
• 5. Уголок конструкционный (8 шт на 1 блок-балку)

ОПИРАНИЕ ДВУТАВРОВЫХ БАЛОК ПЕРЕКРЫТИЯ НА НАРУЖНЫЕ СТЕНЫ ИЗ БРУСА В ШТРОБАХ

Данный узел является эффективным решением для устройства лаг перекрытия в доме из бруса. Наружные стены штробятся (делается проем) минимум на 10- 15 см в глубину. Пространство между стеной и стойкой двутавровой балки из OSB-3 закладывается утеплителем, либо заполняется монтажной пеной.

• 1. Деревянные двутавровые балки (основные лаги)
• 2. Наружная стена из бруса
• 3. Утеплитель или строительная пена.

КРЕПЛЕНИ ДВУТАВРОВЫХ БАЛОК К БРУСУ ПРИ ПОМОЩИ КРОНШТЕЙНОВ

Узел применяется как альтернатива ПРИЛ. А6.1, если нет возможности опереть балки на брус сверху. Лаги подвешиваются на кронштейны (опоры бруса) на шурупы/гвозди.

Нижняя полка балки устанавливается в опору бруса, верхняя полка фиксируется конструкционным уголком. В местах опирания двутавровые балки заполняются до полного сечения вставками из фанеры/OSB или доски; зазор между вставкой и верхней полкой двутавра должен составлять 5 мм.

• 1. Деревянные двутавровые балки (основные лаги)
• 2. Стена из бруса
• 3. Вставка из OSB-3/фанера/доска/, ширина 30 см
• 4. Гвозди/шурупы оцинкованные
• 5. Кронштейн на всю высоту балки
• 6. Опора бруса
• 7. Уголок конструкционный
• 8. Монтажный шуруп 4.0х30

ОПИРАНИЕ ДВУТАВРОВЫХ БАЛОК НА СТЕНУ ИЗ БРУСА

Узел используется в случае, если выше перекрытия не будет стены из бруса. Например, каркасный второй этаж или опора стропильной системы предполагается непосредственно на двутавровые балки. К брусу двутавровые балки монтируются анкерами через нижнюю полку под углом 30 град.

• 1. Деревянные двутавровые балки (основные лаги)
• 2. Блок-балки
• 3. Брусовая стена
• 4. Гвозди/шурупы оцинкованные под углом 30 град горизонтально
• 5. Гвозди/шурупы оцинкованные под углом 30 град вертикально

ОПИРАНИЕ ДВУТАВРОВЫХ БАЛОК НА БРУС. ЛАГИ ПАРАЛЛЕЛЬНЫ СТЕНАМ.

Стандартный узел расположения крайней лаги, параллельной стене. Крайнюю лагу устанавливать на расстоянии 3-4 см от стены, либо вплотную, но с предварительным монтажом звукоизоляционного материала между стеной и балкой.

• 1. Деревянные двутавровые балки (основные лаги)
• 2. Брусовая стена
• 3. Заполнитель (утеплитель или строительная пена)

ОПИРАНИЕ БАЛОК НА ВНУТРЕННИЕ СТЕНЫ

Длина опирания двутавровой балки на стены 10-15 см. Если ширина бруса внутренней стены больше 20 см, балки устанавливаются «встык». Если ширина бруса меньше 20 см, то балки устанавливаются «внахлест».

• 1. Деревянные двутавровые балки (основные лаги)
• 2. Брусовая стена

УСТРОЙСТВО БАЛКОНА. КОНСОЛЬНЫЙ ВЫНОС

Узел применяется в случае тогда, когда консоли из двутавровых балок необходимо вынести за пределы контура дома для создания, например, балкона или крыльца. В данном случае не предполагается большая нагрузка. Величина выноса консоли зависит от типа балки и от её высоты, информацию по максимальному выносу той или иной балки можно получить у наших менеджеров.

• 1. Деревянные двутавровые балки (основные лаги)
• 2. Наружная стена из бруса
• 3. Вставки (фанера, OSB, доска)
• 4. Фанерный торцевой элемент (влагостойкий)
• 5. Шурупы/гвозди оцинкованные

КОНСОЛЬНЫЙ ВЫНОС

При больших нагрузках на консольный вынос (от стен 2 этажа или стропильной системы) консольные двутавровые балки необходимо усилить фанерой или OSB.

• 1. Деревянные двутавровые балки (основные лаги)
• 2. Блок-балки
• 3. Стены 2 этажа
• 4. Усиление из листов фанеры или OSB
• 5. Гвозди/шурупы оцинкованные
• 6. Гвозди/шурупы оцинкованные под углом 30 град горизонтально
• 7. Стена из бруса

ПРИМЫКАНИЕ «ВСТЫК» К СДВОЕННОЙ БАЛКЕ. ОПОРА НА КРОНШТЕЙНЫ

Узел применяется при организации проема и в случаях, где основные лаги подвешивать на кронштейнах к ригелю из сдвоенных балок. В местах опирания двутавровые балки заполняются до полного сечения вставками из фанеры/OSB или доски; зазор между вставкой и верхней полкой двутавра должен составлять 5 мм.

• 1. Деревянные двутавровые балки (основные лаги)
• 2. Сдвоенные двутавровые балки (ригель)
• 3. Блок-вставка (фанера/OSB/доска)
• 4. Кронштейн опора бруса
• 5. Уголок конструкционный
• 6. Гвозди/шурупы оцинкованные
• 7. Монтажный шуруп 4.0х30

УСТРОЙСТВО СДВОЕННОЙ ДВУТАВРОВОЙ БАЛКИ (РИГЕЛЯ)

При монтаже сдвоенной двутавровой балки (ригеля,) необходимо заполнить центральное межполочное пространство до полноты сечения. В местах опирания двутавровые балки заполняются до полного сечения вставками из фанеры/OSB или доски; зазор между вставкой и верхней полкой двутавра должен составлять 5 мм.

• 1. Деревянные двутавровые балки (основные лаги)
• 2. Сдвоенная двутавровая балка (ригель)
• 3. Вставка OSB/фанера/доска
• 4. Открытая опора бруса
• 5. Вставка OSB/фанера/доска
• 6. Уголок конструкционный 35х50х50
• 7. Монтажный шуруп 4.0х30
• 8. Гвозди/шурупы оцинкованные

ПРИМЫКАНИЕ «ВСТЫК» СДВОЕННОЙ БАЛКИ К СДВОЕННОЙ БАЛКЕ. ОПОРА НА КРОНШТЕЙНЫ

Узел используется при организации со сложной конфигурацией на больших пролетах. Например, если лестничный проем или «второй свет» располагаются по центру перекрытия.

• 1. Сдвоенные двутавровые балки (ригель)
• 2. Блок-вставка (фанера/OSB/доска)
• 3. Кронштейн опора бруса
• 4. Уголок конструкционный
• 5. Гвозди/шурупы оцинкованные
• 6. Монтажный шуруп 4.0х30
• 7. Кронштейн опора бруса для сдвоенной балки

МОНТАЖ БЛОК-БАЛОК

Каждая блок-балка крепится на 8 уголков.

• 1. Деревянные двутавровые балки (основные лаги)
• 2. Блок-балки
• 3. Уголок конструкционный 35х50х50
• 4. Монтажный шуруп 4.0х30

Заказать расчет

Для расчета перекрытий и балок обращайтесь к специалистам – мы рассчитаем нагрузки, подберем сечения и узловые решения для качественной установки и предложим комплексное решение Вашей задачи.

Ваши преимущества

• Жесткость полов

  Нет прогибов, «гулкости» и «батутности»

• Прокладка коммуникаций

  Прокладка через отверстия в стенках балок

• Универсальность применения

  В конструкциях стен, пола и потолка

• Низкий вес конструкции

  И удобство монтажа

• Легкость обработки

  Обычными плотницкими инструментами

Преимущества двутавровых деревянных балок

Фрезерный станок для производства деревянных двутавровых балок

• Низкая стоимость.  Смотрите страницу «Цены«.
• Готовность к работе сразу после разгрузки. Не требует специального монтажа.
• Обеспечивает быструю и точную выборку паза в брусе и снятия фаски по краю ОСБ-плиты или фанеры.
• Повышает качество и увеличивает скорость производства двутавровых балок.

Узнать подробности и заказать оборудование для производства деревянных двутавровых балок Вы можете по тел. +7-917-629-85-00 (Telegram, WhatsApp).

Описание и принцип работы фрезерного станка для двутавровых балок

Станок для фрезеровки бруса и ОСБ при изготовлении деревянных двутавровых балок ФСДТ-002 состоит из регулируемого рабочего стола и фрезерного узла. Фрезерный узел имеет 2 фрезы:
1. для формирования паза в брусе;
2. для снятия фаски по краю ОСБ-плиты или фанеры.
Точность фрезеровки паза в брусе обеспечивается регулируемой направляющей и прижимными роликами. Положение ОСБ-плиты при снятии фаски обеспечивается регулируемыми направляющими.

Таким образом, один станок обеспечивает соответствующую фрезеровку для обоих элементов деревянной двутавровой балки.

После фрезеровки бруса и ОСБ-плиты (фанеры) производится нанесение клея в паз, сборка заготовки, прессование и фиксация двутавра в собранном положении. Для выполнения этих операций предназначен пневматический пресс-вайма.

Фрезерный станок для двутавровых балок — характеристики

Габаритные размеры Д*Ш*В:               2600*600*1200 мм

Вес станка                                                   150 кг

Частота вращения шпинделя              3000 об/мин

Напряжение                                               380 В

Мощность эл. двигателя                        4000 Вт

Персонал                                                     2 чел.

Ширина паза                                              7*9 мм

Фрезерный станок для производства деревянных двутавровых балок ФСДТ-002 может быть изготовлен в различных модификациях. Сообщите нам требуемые ширину и глубину выборки. Мы изготовим станок, полностью отвечающий потребностям вашего производства.

Под заказ может быть изготовлена модификация станка для производства балок БДК-1 (для опалубки) с двухпазовой фрезеровкой.

Комплектация поставки фрезерного станка для двутавровых балок:

1) регулируемый рабочий стол;
2) комплект фрез;
3) центральная консоль с двигателем;
4) пылесос для сбора стружки (доп.опция).

Фрезерный станок для производства деревянных двутавровых балок ФСДТ-002 в комплекте с пневматическим пресс-ваймой позволят расширить бизнес без существенных затрат.

Смотрите ВИДЕО о работе Фрезерный станок для производства деревянных двутавровых балок ФСДТ-002 по ссылке:

Смотрите это видео на YouTube

Фрезерный станок для двутавровых балок — цена

Стоимость стандартной комплектации фрезерного станка для производства деревянных двутавровых балок ФСДТ-002 приведена на странице «Цены«. О стоимости других модификаций станка проконсультируйтесь, пожалуйста, у менеджера.

Узнать подробности и заказать оборудование для производства деревянных двутавровых балок Вы можете по тел. +7-917-629-85-00 (Telegram, WhatsApp).

Другие страницы сайта sipstanok.ru:

Вайма для сборки двутавровых балок
Полуавтоматическая линия для производства СИП-панелей
Пресс-линия для производства СИП-панелей
Форматно-раскроечный станок
Фрезерный станок
Мини пресс-линия
Кран подъемный мобильный
Доставка
Цены
Клей для СИП-панелей
База знаний

Поделитесь ссылкой:

TimberStrand® LSL Балки :: Weyerhaeuser

Экономия времени — балки, в которые теперь можно вставлять отверстия большего размера

Наша балка TimberStrand® LSL Beam предназначена для сокращения времени установки и представляет собой цельное решение для различных жилых помещений, полов и крыш.

Теперь вы можете сверлить большие отверстия, до 4 5/8″ в нашей 14″ балке, не беспокоясь о ее структурной целостности. Поскольку они прочные и устойчивые, они помогают снизить затраты на материалы и рабочую силу на строительной площадке, позволяя подрядчикам проходить сквозь них, а не обходить их. Балка TimberStrand LSL имеет конкурентоспособную цену, чтобы обеспечить доступный вариант инженерных пиломатериалов.

Литература по продукту

Отчеты о коде

• фл6527 — Штат Флорида FL6527-R11
• постановление-№05-19-143р — Постановление № 05-19-143 (12627-Р)
• esr-1387 — США и город Лос-Анджелес, отчет ICC-ES № ESR-1387
• вар-1008 — Отчет ICC-ES SAVE № VAR-1008
• ccmc12627-р-ф — Канадский CCMC ER № 12627-R
• ccmc12627-р — Канадский CCMC ER № 12627-R
• тж-9513 — Противопожарная защита жилых этажей в Канаде

Проектная спецификация

• тж-9020 — Руководство разработчика для балочных балок, перемычек и колонн — Тихоокеанское побережье и северо-запад
• тж-9500 — Руководство проектировщика для ферменных балок, перемычек и колонн — Восточная Канада
• тж-9004 — Руководство спецификатора по стенам – Калифорния, Невада, Аризона, только
• тж-9503 — Руководство спецификатора для жилых стен
• tj-9503f — Guide du rédacteur de devis pour les murs résidentiels
• тж-9500ф — Guide du rédacteur devis devis pour les linteaux, poutres et colonnes – Est du Canada
• as-tjign — Спецификация продукции Trus Joist Общие примечания
• as-ts — Архитектурные характеристики: TimberStrand
• тж-9003 — Руководство спецификатора для стен
• тж-9000 — Руководство для проектировщиков фермовых балок, перемычек и колонн
• тж-9505 — Руководство проектировщика для балочных балок, перемычек и колонн — Западная Канада

Зеленое здание

• PL-12000 — Устойчивое строительство с Weyerhaeuser Wood Products
• 1504 — Вопросы и ответы о плесени
• GC-004 — Экологически чистый продукт: TimberStrand LSL, Parallam PSL, Microllam LVL

Монтаж

• tj-9001p — Руководство по установке балок TJI 110, 210, 230, 360 и 560 (на пенджаби)
• csg-tjcan22 — Руководство по соединителям Simpson для продуктов Trus Joist (Канада)
• тж-9001 — Руководство по установке каркаса пола и крыши с балками TJI 110, 210, 230, 360 и 560
• tj-9510f — Руководство по строительству решений TJI s31, s33 s47 – Est du Canada
• 5036 — Руководство по соединителям Mitek для продуктов Trus Joist
• csg-tjus22 — Руководство по соединителям Simpson для продуктов Trus Joist (США)
• тж-9510 — Руководство по установке каркаса пола и крыши с балками TJI s31, s33 и s47 – Восточная Канада
• USP994-131 — Руководство по соединителям Mitek для продуктов Trus Joist (Канада)
• tj-9001s — Guia de instalación para armazones de entrepisos y techos con viguetas TJI 110, 120, 230, 360 и 560
• тж-9015 — Допустимые отверстия для изделий Trus Joist
• тж-9001F — Руководство по установке Pour Ossature De Plancher Et De Toiture
• тж-1020 — Обработка термитами, одобренная для изделий из инженерной древесины Trus Joist® — Hawaii

Обзоры продуктов

• тж-8001 — Обзор продукта: балки TimberStrand LSL
• ТДЖ-8001Ф — Une Plus Grande Flexibilité Sur Le Chantier Sans Perte De Capacité Structurale
• тж-4030 — Продукция Trus Joist: выбор отрасли для многоквартирных домов и легких коммерческих помещений

Паспорта безопасности

Технические бюллетени и справочные материалы

• тб-305 — Распиловка Microllam LVL, Parallam PSL и TimberStrand LSL
• тб-112 — Воздействие влаги на изделия из инженерной древесины Weyerhaeuser и ориентированно-стружечные плиты
• ТБ-702 — Таблицы преобразования TimberStrand LSL
• ТБ-310 — Использование местных покрытий с продуктами Weyerhaeuser Engineered Wood
• ТБ-354 — Краткое справочное руководство Weyerhaeuser Engineered Wood Products для строителей и проектировщиков
• тб-206 — Расстояние между крепежными элементами в изделиях Weyerhaeuser Engineered Lumber Products
• ТБ-105 — Приподнятые полы в гараже из конструкционных композитных пиломатериалов Weyerhaeuser
• ТБ-315 — Консерванты для обработки древесины Weyerhaeuser Engineered Wood Products
• ТБ-350 — Сравнительная таблица емкости колонок — SPF, TimberStrand LSL, Parallam PSL (Канада)
• тб-213 — Материалы, устойчивые к повреждениям от наводнений
• ТБ-314 — Огнезащитные покрытия Weyerhaeuser Engineered Wood Products
• ТБ-931 — Оценка соответствия размеров и весов конструкционных композитных пиломатериалов Weyerhaeuser

Транспортировка и хранение

• 1507 — Транспортировка, обработка и хранение продукта
• ТДЖ-1512 — Передовой опыт хранения и обращения с продукцией

Гарантии

• тж-1008 — Trus Joist TimberStrand LSL Гарантия
• тж-1010 — Гарантийный сертификат на продукцию Trus Joist
• тж-1013 — Гарантия Trus Joist No Red Tag
• tj-1010f — Гарантийный сертификат на продукцию Trus Joist (французский)

© Компания Weyerhaeuser. Все права защищены.

ДСП

— Могу ли я использовать OSB вместо дерева в качестве конструктивного элемента

Задавать вопрос

спросил 7 лет, 3 месяца назад

Изменено 7 лет, 3 месяца назад

Просмотрено 323 раза

В нескольких ответах мне посоветовали усилить полку OSB деревянной балкой для жесткости с течением времени. Отсюда взаимосвязанные вопросы:

1. Разве OSB не должна быть более устойчивой к элементам по сравнению с деревом? Разве не для этого нужен весь этот клей.

2. Столы дают мне прочность OSB на растяжение в несколько раз меньше, чем у дерева. Могу ли я безопасно заменить деревянную балку 18 мм x 36 мм 2 * 50 мм полосами 22 мм OSB, скрепленными винтами и / или склеенными вместе? Это дало бы мне секцию «луч» 50×44 — должно быть вполне достаточно.

3. Следует ли обрабатывать поверхность и края OSB, если я планирую использовать в помещении без близости воды. Чтобы его характеристики растяжения оставались неизменными с течением времени.

• ДСП

1. Да, устойчивее, но не к «стихии». Несмотря на то, что он изготовлен с использованием клея для наружных работ, природа тонкостриженной древесины означает, что при воздействии влаги, повторяющихся изгибов и т. д. она имеет тенденцию ломаться раньше, чем высококачественная твердая древесина. Он, безусловно, более плоский и устойчивый, чем обычная фанера, когда хранится в сухом состоянии.

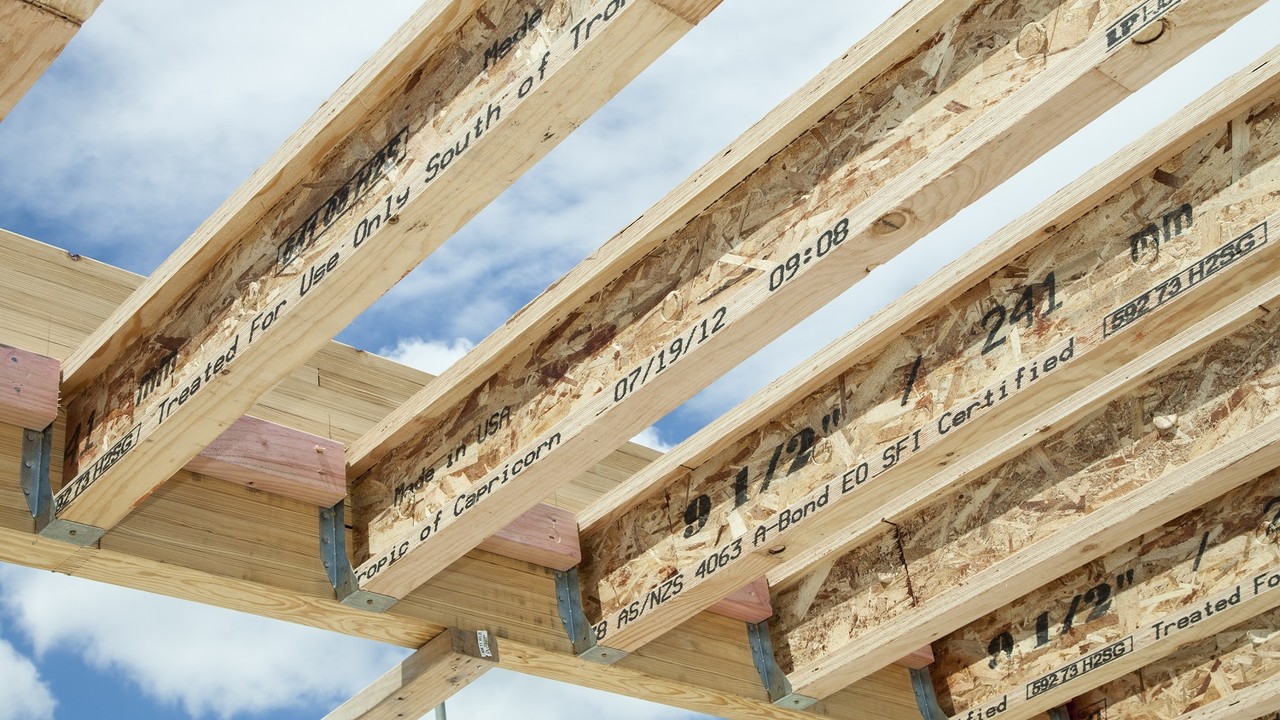

2. OSB менее жесткая, чем массивная древесина в горизонтальном положении, но примерно такая же прочная. Вы, вероятно, сможете нести тот же груз с эквивалентным размером, но он может провиснуть больше. Балки перекрытия обычно строятся из вертикальных элементов OSB, но деревянные пряди ориентированы вертикально. В вашем случае они будут горизонтальными. В этом и есть разница.

3. Нет, хотя вы можете обработать их фрезером или шлифовальной машиной, чтобы уменьшить истирание. Они быстро натрут кожу. Когда я использую OSB для стеллажей, я пропускаю 1/2-дюймовый фрезерный станок по краям.

1

Зарегистрируйтесь или войдите в систему

Зарегистрируйтесь с помощью Google

Зарегистрироваться через Facebook

Зарегистрируйтесь, используя электронную почту и пароль

Опубликовать как гость

Электронная почта

Обязательно, но не отображается

Опубликовать как гость

Электронная почта

Требуется, но не отображается

Нажимая «Опубликовать свой ответ», вы соглашаетесь с нашими условиями обслуживания и подтверждаете, что прочитали и поняли нашу политику конфиденциальности и кодекс поведения.
